Диффузоры АПН, АПР
Диффузор Арктос. 26 типоразмеров в серии. Характеристики производителя, чертежи и документация — в карточке. Подбор и расчёт бесплатно.
Воздухораспределительное устройство. Подаёт или забирает воздух в помещении и задаёт направление потока.
Подбор по параметрам, техническая документация и расчёт под задачу — по запросу.
⚙️ Подбор и заказ
Описание

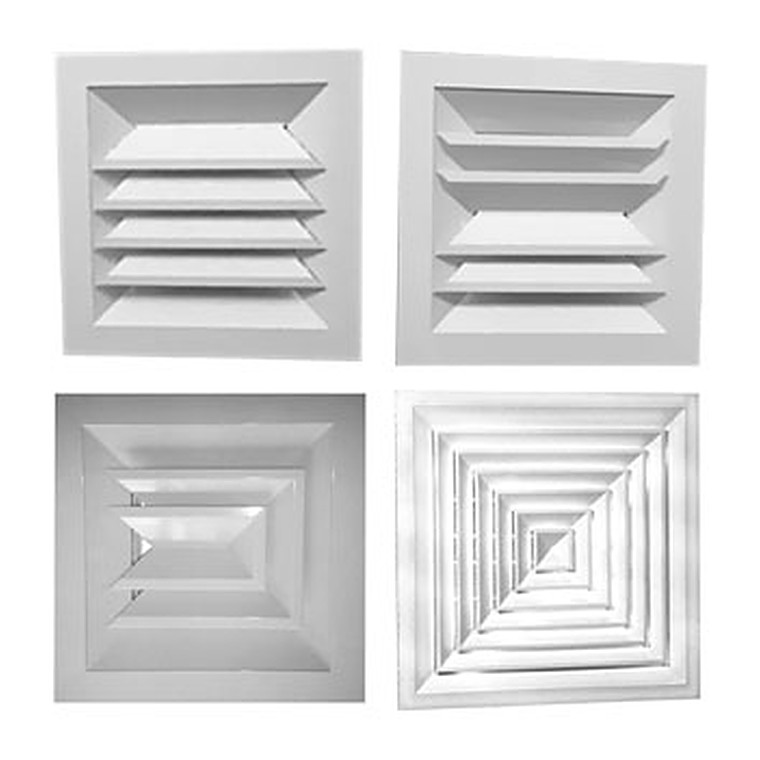

Потолочные диффузоры АПН, АПР предназначены для подачи и удаления воздуха системами вентиляции и кондиционирования в помещениях различного назначения. Диффузоры АПН/АПР представляют собой корпус прямоугольной формы с центральной частью в виде съемного блока из направляющих пластин, который при необходимости легко демонтируется. Блок направляющих пластин изготавливается с односторонней, двухсторонней, двухсторонней угловой, трёхсторонней или четырёхсторонней подачей воздуха. Диффузоры АПР дополнительно оснащены встроенным в корпус регулятором расхода воздуха. Регулирование расхода осуществляется вручную, без использования инструмента, при помощи специального флажкового механизма.
Конструкция и работа
Диффузор раздаёт воздух в помещение веером или закрученной струёй: приточный поток быстро смешивается с комнатным воздухом, поэтому в рабочую зону он приходит уже с комфортной скоростью и без ощутимого перепада температуры.
Что это даёт
Где применяется
Офисы открытой планировки, торговые залы, гостиницы, конференц-залы, административные и общественные помещения с подшивными потолками.
Как подобрать
Ориентируйтесь на расход на один диффузор, высоту помещения и допустимый уровень шума. Проверьте дальнобойность и радиус действия струи, чтобы соседние диффузоры перекрывали площадь без застойных участков.
Технические характеристики
| Модель | F0 | A, | B, | Fж.с., м2 | Вес, кг | ||||
|---|---|---|---|---|---|---|---|---|---|
| м2 | мм | мм | 4АПН | 3АПН | 2АПН | 1АПН | АПН | АПР | |
| 300 x 300 | 0,023 | 300 | 300 | 0,015 | 0,014 | 0,013 | 0,012 | 0,7 | 0,9 |
| 300 x 300-6 | 0,023 | 595 | 595 | 0,015 | 0,014 | 0,013 | 0,012 | 2,2 | 2,4 |
| 450 x 450 | 0,090 | 450 | 450 | 0,041 | 0,039 | 0,036 | 0,033 | 1,6 | 2,1 |
| 450 x 450-6 | 0,090 | 595 | 595 | 0,041 | 0,039 | 0,036 | 0,033 | 2,5 | 3,0 |
| 600 x 600 | 0,203 | 595 | 595 | 0,086 | 0,081 | 0,076 | 0,069 | 2,7 | 3,9 |
Данные для подбора
| Модель | LwA=20 дБ(А) | LwA=25 дБ(А) | LwA=35 дБ(А) | LwA=45 дБ(А) | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L0, | ∆Pпол. | Дальноб. | L0, | ∆Pпол. | Дальноб. | L0, | ∆Pпол. | Дальноб. | L0, | ∆Pпол. | Дальноб. | |||||
| м, при | м, при | м, при | м, при | |||||||||||||
| м3/ч | Па | Vx, м/с | м3/ч | Па | Vx, м/с | м3/ч | Па | Vx, м/с | м3/ч | Па | Vx, м/с | |||||
| 0,2 | 0,5 | 0,2 | 0,5 | 0,5 | 0,75 | 0,5 | 0,75 | |||||||||
| 4АПН, 4АПР | ||||||||||||||||
| 300 x 300 | 130 | 5 | 4,0 | 1,6 | 170 | 9 | 5,2 | 2,1 | 270 | 22 | 3,3 | 2,2 | 420 | 52 | 5,2 | 3,5 |
| 300 x 300-6 | 130 | 5 | 4,0 | 1,6 | 170 | 9 | 5,2 | 2,1 | 270 | 22 | 3,3 | 2,2 | 420 | 52 | 5,2 | 3,5 |
| 450 x 450 | 390 | 4 | 8,1 | 3,2 | 500 | 7 | 10,0 | 4,1 | 770 | 17 | 6,4 | 4,2 | 1140 | 37 | 9,4 | 6,3 |
| 450 x 450-6 | 390 | 4 | 8,1 | 3,2 | 500 | 7 | 10,0 | 4,1 | 770 | 17 | 6,4 | 4,2 | 1140 | 37 | 9,4 | 6,3 |
| 600 x 600 | 670 | 4 | 10,0 | 4,1 | 840 | 6 | 13,0 | 5,2 | 1290 | 15 | 8,0 | 5,3 | 1930 | 33 | 12,0 | 7,9 |
| 3АПН, 3АПР | ||||||||||||||||
| 300 x 300 | 130 | 6 | 4,2 | 1,7 | 160 | 9 | 5,2 | 2,1 | 260 | 25 | 3,4 | 2,2 | 400 | 59 | 5,2 | 3,5 |
| 300 x 300-6 | 130 | 6 | 4,2 | 1,7 | 160 | 9 | 5,2 | 2,1 | 260 | 25 | 3,4 | 2,2 | 400 | 59 | 5,2 | 3,5 |
| 450 x 450 | 390 | 5 | 8,5 | 3,4 | 490 | 8 | 11,0 | 4,3 | 740 | 17 | 6,4 | 4,3 | 1100 | 38 | 9,6 | 6,4 |
| 450 x 450-6 | 390 | 5 | 8,5 | 3,4 | 490 | 8 | 11,0 | 4,3 | 740 | 17 | 6,4 | 4,3 | 1100 | 38 | 9,6 | 6,4 |
| 600 x 600 | 650 | 4 | 12,0 | 4,7 | 810 | 6 | 15,0 | 5,8 | 1250 | 14 | 9,0 | 6,0 | 1870 | 32 | 13,0 | 8,9 |
| 2АПН, 2АПР, 2АПНу, 2АПРу | ||||||||||||||||
| 300 x 300 | 120 | 7 | 4,5 | 1,8 | 160 | 12 | 6,0 | 2,4 | 250 | 30 | 3,7 | 2,5 | 380 | 68 | 5,7 | 3,8 |
| 300 x 300-6 | 120 | 7 | 4,5 | 1,8 | 160 | 12 | 6,0 | 2,4 | 250 | 30 | 3,7 | 2,5 | 380 | 68 | 5,7 | 3,8 |
| 450 x 450 | 370 | 5 | 10,0 | 4,0 | 470 | 8 | 13,0 | 5,1 | 710 | 18 | 7,8 | 5,2 | 1040 | 39 | 11,0 | 7,6 |
| 450 x 450-6 | 370 | 5 | 10,0 | 4,0 | 470 | 8 | 13,0 | 5,1 | 710 | 18 | 7,8 | 5,2 | 1040 | 39 | 11,0 | 7,6 |
| 600 x 600 | 630 | 4 | 13,0 | 5,1 | 790 | 6 | 16,0 | 6,3 | 1210 | 13 | 9,7 | 6,5 | 1790 | 29 | 14,0 | 9,6 |
| 1АПН, 1АПР | ||||||||||||||||
| 300 x 300 | 120 | 8 | 11,0 | 4,4 | 150 | 12 | 14,0 | 5,4 | 240 | 31 | 8,7 | 5,8 | 370 | 74 | 13,0 | 9,0 |
| 300 x 300-6 | 120 | 8 | 11,0 | 4,4 | 150 | 12 | 14,0 | 5,4 | 240 | 31 | 8,7 | 5,8 | 370 | 74 | 13,0 | 9,0 |
| 450 x 450 | 360 | 5 | 16,0 | 6,5 | 450 | 8 | 20,0 | 8,2 | 680 | 18 | 12,0 | 8,2 | 980 | 38 | 18,0 | 12,0 |
| 450 x 450-6 | 360 | 5 | 16,0 | 6,5 | 450 | 8 | 20,0 | 8,2 | 680 | 18 | 12,0 | 8,2 | 980 | 38 | 18,0 | 12,0 |
| 600 x 600 | 600 | 4 | 18,0 | 7,3 | 760 | 6 | 23,0 | 9,2 | 1140 | 13 | 14,0 | 9,2 | 1680 | 28 | 20,0 | 14,0 |
| * При подаче воздуха свободными струями (в условиях отсутствия настилания) величину дальнобойности, указанную в таблице, необходимо умножить на коэффициент 0,7. | ||||||||||||||||
| % открытия | 100% | 70% | 45% | 30% | |
|---|---|---|---|---|---|
| регулятора расхода | β=0° | β=15° | β=30° | β=45° | |
| K | 1,1 | 1,2 | 1,8 | 3,8 | |
| ΔLwA, дБ(А) | -1 | 2 | 6 | 14 | |
| Модель | LwA=25 дБ(А) | LwA=35 дБ(А) | LwA=45 дБ(А) | |||
|---|---|---|---|---|---|---|
| L0, м3/ч | ∆Pполн, Па | L0, м3/ч | ∆Pполн, Па | L0, м3/ч | ∆Pполн, Па | |
| 4АПН, 4АПР | ||||||
| 300 x 300 | 180 | 9 | 260 | 19 | 360 | 37 |
| 300 x 300-6 | 180 | 9 | 260 | 19 | 360 | 37 |
| 450 x 450 | 420 | 6 | 620 | 12 | 880 | 25 |
| 450 x 450-6 | 420 | 6 | 620 | 12 | 880 | 25 |
| 600 x 600 | 620 | 4 | 930 | 10 | 1350 | 20 |
| 3АПН, 3АПР | ||||||
| 300 x 300 | 160 | 10 | 240 | 22 | 340 | 45 |
| 300 x 300-6 | 160 | 10 | 240 | 22 | 340 | 45 |
| 450 x 450 | 430 | 7 | 620 | 15 | 890 | 31 |
| 450 x 450-6 | 430 | 7 | 620 | 15 | 890 | 31 |
| 600 x 600 | 730 | 7 | 1040 | 13 | 1480 | 27 |
| 2АПН, 2АПР, 2АПНу, 2АПРу | ||||||
| 300 x 300 | 190 | 20 | 300 | 49 | 440 | 106 |
| 300 x 300-6 | 190 | 20 | 300 | 49 | 440 | 106 |
| 450 x 450 | 310 | 4 | 470 | 10 | 690 | 22 |
| 450 x 450-6 | 310 | 4 | 470 | 10 | 690 | 22 |
| 600 x 600 | 650 | 5 | 980 | 12 | 1410 | 25 |
| 1АПН, 1АПР | ||||||
| 300 x 300 | 220 | 30 | 310 | 59 | 440 | 118 |
| 300 x 300-6 | 220 | 30 | 310 | 59 | 440 | 118 |
| 450 x 450 | 400 | 9 | 560 | 17 | 770 | 33 |
| 450 x 450-6 | 400 | 9 | 560 | 17 | 770 | 33 |
| 600 x 600 | 640 | 7 | 930 | 14 | 1310 | 28 |
| % открытия | 100% | 70% | 45% | 30% | |
|---|---|---|---|---|---|
| регулятора расхода | β=0° | β=15° | β=30° | β=45° | |
| K | 1,1 | 1,1 | 1,4 | 2,8 | |
| ΔLwA, дБ(А) | 2 | 4 | 6 | 11 | |
Чертёж и присоединительные размеры
Таблицы, чертежи и графики — из каталога производителя (arktika.ru); проверьте актуальную версию перед заказом.
Важно знать
Не устанавливайте диффузор ближе 0,5 м от стены — струя прилипнет к поверхности и распределение нарушится.
Прямой участок воздуховода перед диффузором длиной 2–3 диаметра выравнивает поток и снижает шум.
Для подачи охлаждённого воздуха проверьте температуру приточной струи: перепад более 8 °C требует расчёта настильности.
Подберём и рассчитаем. Пришлите расход воздуха, давление и условия работы — инженеры ВЕНТАР-С проверят рабочую точку, подготовят спецификацию и подскажут аналог, если нужного исполнения нет в наличии.
