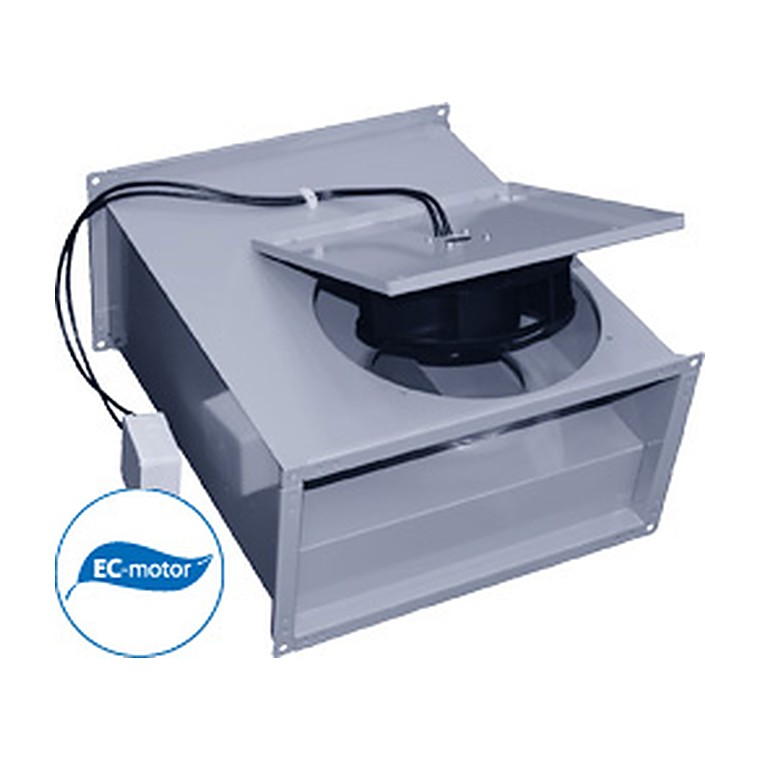

Канальные вентиляторы RKB EC

✓ Всегда в наличии / под заказ Доставка по всей России

Каталог Östberg 2018: вентиляторы RKB (PDF)Скачать ↓

Отгрузка со склада и под заказсрок подтвердит менеджерГарантия 12 месяцевофициальная, от производителяДокументыпаспорт, сертификаты

Вентилятор Ostberg (Арктика). 12 типоразмеров в серии, ø100–315 мм. Ec-двигатель. Характеристики производителя, чертежи и документация — в карточке. Подбор и расчёт бесплатно.

Вентилятор. Создаёт расход и напор воздуха в системе; подбирается по производительности и давлению.

Подбор по параметрам, техническая документация и расчёт под задачу — по запросу.

⚙️ Подбор и заказ

Типоразмер / размер (если требуется) Комментарий к позиции Прикрепить файлы — чертёж, спецификация, фото (можно несколько)

Количество, шт

Оплата и доставка Отсрочка платежа

Конфигурация попадёт в корзину — там можно добавить ещё позиции и отправить весь заказ одним письмом. Цену и срок изготовления подтвердит менеджер в течение 1 часа в рабочее время.

Подробно

Описание

Канальные вентиляторы RKB EC — канальные вентиляторы CK EC оснащены электронно-коммутируемым двигателем (EC-двигателем) с внешним ротором и рабочим колесом с загнутыми назад лопатками. Вентиляторы CK EC имеют типоразмеры от 100 до 315 мм и предназначены для соединения с воздуховодами круглого сечения. Степень защиты электродвигателя IP 44 или IP 54, клеммной коробки – IP 54.

ПроизводительOstberg (поставка «Арктика»)

Типоразмеров19

Напряжение230 / 400 В

Мощность113–3450 Вт

Ток0,9–5,2 А

Вес6,2–83 кг

Данные производителяобновлено 27.01.2014

Конструкция и работа

Рабочее колесо с загнутыми назад лопатками насажено прямо на ротор двигателя с внешним ротором — передача без ремня и шкивов, а значит без проскальзывания и регулярной подтяжки. Воздух проходит через корпус транзитом, поэтому вентилятор врезается в готовую сеть воздуховодов без переходов и дополнительных опор. Двигатель охлаждается перемещаемым воздухом и защищён встроенным термоконтактом.

Установка. Вентиляторы могут быть установлены в любом положении.
Регулирование скорости. Регулирование скорости вентиляторов осуществляется в диапазоне от 0 до 100% с помощью встроенного потенциометра или внешним сигналом 0–10 В. Потенциометр установлен в клеммной коробке и при необходимости управления внешним регулятором встроенный потенциометр необходимо отключить.
Защита двигателя. Все двигатели оснащены встроенной защитой от перегрузки.
Аксессуары. Регуляторы скорости, модули управления, канальные нагреватели и охладители, шумоглушители, воздушные и обратные клапаны, воздушные фильтры, воздухораспределительные и регулирующие устройства и т.д.
Обслуживание. Единственное требуемое обслуживание – очистка. Рекомендуется производить осмотр и очистку вентилятора каждые шесть месяцев непрерывной эксплуатации для предотвращения дисбаланса или преждевременного выхода из строя. Перед обслуживанием убедитесь, что При очистке вентилятора

Что это даёт

Монтаж прямо в каналВрезается в существующую сеть без переходников: присоединительные размеры совпадают со стандартным воздуховодом.

Регулировка от 0 до 100 %Расход подстраивается ступенчатым или электронным регулятором — систему не приходится душить заслонкой.

Тихая работаКолесо с загнутыми назад лопатками и балансировка в двух плоскостях дают низкий уровень шума на рабочей точке.

Двигатель защищёнВстроенный термоконтакт отключает питание при перегреве и возвращает вентилятор в работу после остывания.

Обслуживание без демонтажаКорпус разбирается на месте: рабочее колесо и двигатель вынимаются для чистки без разборки воздуховода.

Где применяется

Приточные и вытяжные системы административных и жилых зданий, торговых залов, кафе и ресторанов, производственных участков, подземных паркингов, а также системы местных отсосов, где вентилятор устанавливается в разрыв воздуховода.

Как подобрать

Отталкивайтесь от расчётного расхода воздуха и потерь давления сети: рабочая точка должна попадать в среднюю треть аэродинамической кривой — там КПД максимален, а шум минимален. Затем сверьте диаметр или сечение с воздуховодом, проверьте питание (230 или 400 В) и способ регулирования скорости.

Технические характеристики

RKB 1000x500 EC

Модель	Напря-	Ном.	Ток,	Частота	Макс. t,	Размеры, мм						Вес,	Схема
	жение,	мощн.,	А	вращ.,	°С	Размеры, мм						кг	эл.
	В/Гц	Вт		об/мин		a	b	d	e	f	h		подкл.
RKB 1000x500 B3 EC	400/50	1570	2,45	1230	60	1000	500	1017	522	1043	598	70,8	34
RKB 1000x500 C3 EC	400/50	3000	4,60	1560	60	1000	500	1017	522	1043	624	79,0	34
RKB 1000x500 F3 EC	400/50	3450	5,20	1630	60	1000	500	1017	522	1043	624	83,0	34

RKB 300x150 EC

Модель	Напря-	Ном.	Ток,	Частота	Макс. t,	Размеры, мм						Вес,	Схема
	жение,	мощн.,	А	вращ.,	°С	Размеры, мм						кг	эл.
	В/Гц	Вт		об/мин		a	b	d	e	f	h		подкл.
RKB 300х150 B1 EC	230/50	113	0,90	3700	60	300	150	375	172	343	193	6,2	31
RKB 400х200 C1 EC	230/50	162	1,26	2650	60	400	200	502	222	443	243	9,7	31

RKB 500x250 EC

Модель	Напря-	Ном.	Ток,	Частота	Макс. t,	Размеры, мм						Вес,	Схема
	жение,	мощн.,	А	вращ.,	°С	Размеры, мм						кг	эл.
	В/Гц	Вт		об/мин		a	b	d	e	f	h		подкл.
RKB 500x250 A1 EC	230/50	162	1,24	3080	60	500	250	532	272	543	293	13,8	31
RKB 500x250 B1 EC	230/50	211	0,93	2600	60	500	250	532	272	543	335	14,6	31
RKB 500x250 E1 EC	230/50	366	1,59	2020	60	500	250	532	272	543	342	17,2	32

RKB 600x300 EC

Модель	Напря-	Ном.	Ток,	Частота	Макс. t,	Размеры, мм						Вес,	Схема
	жение,	мощн.,	А	вращ.,	°С	Размеры, мм						кг	эл.
	В/Гц	Вт		об/мин		a	b	d	e	f	h		подкл.
RKB 600x300 A1 EC	230/50	366	1,59	1650	60	600	300	642	322	643	386	26,3	32
RKB 600x300 B1 EC	230/50	868	4,06	2190	60	600	300	642	322	643	391	29,2	32
RKB 600x300 E3 EC	400/50	1220	1,88	2500	60	600	300	642	322	643	391	29,2	34

RKB 600x350 EC

Модель	Напря-	Ном.	Ток,	Частота	Макс. t,	Размеры, мм						Вес,	Схема
	жение,	мощн.,	А	вращ.,	°С	Размеры, мм						кг	эл.
	В/Гц	Вт		об/мин		a	b	d	e	f	h		подкл.
RKB 600х350 A1 EC	230/50	880	4,04	2200	60	600	350	642	372	643	441	30,4	33
RKB 600х350 E3 EC	400/50	1220	1,91	2500	60	600	350	642	372	643	441	27,1	34

RKB 700x400 EC

Модель	Напря-	Ном.	Ток,	Частота	Макс. t,	Размеры, мм						Вес,	Схема
	жение,	мощн.,	А	вращ.,	°С	Размеры, мм						кг	эл.
	В/Гц	Вт		об/мин		a	b	d	e	f	h		подкл.
RKB 700х400 B1 EC	230/50	720	3,29	1420	60	700	400	787	422	743	493	41,0	33
RKB 700х400 B3 EC	400/50	1500	2,30	2300	60	700	400	787	422	743	493	41,0	34
RKB 700х400 E3 EC	400/50	2420	3,68	2130	60	700	400	787	422	743	493	43,4	34

RKB 800x500 EC

Модель	Напря-	Ном.	Ток,	Частота	Макс. t,	Размеры, мм						Вес,	Схема
	жение,	мощн.,	А	вращ.,	°С	Размеры, мм						кг	эл.
	В/Гц	Вт		об/мин		a	b	d	e	f	h		подкл.
RKB 800х500 A3 EC	400/50	1260	1,96	1400	60	800	500	913	522	843	595	55,6	34
RKB 800х500 B3 EC	400/50	1540	2,40	1800	60	800	500	913	522	843	592	52,0	34
RKB 800х500 E3 EC	400/50	2570	3,92	1800	60	800	500	913	522	843	606	65,4	34

Чертёж и присоединительные размеры

Аэродинамические характеристики

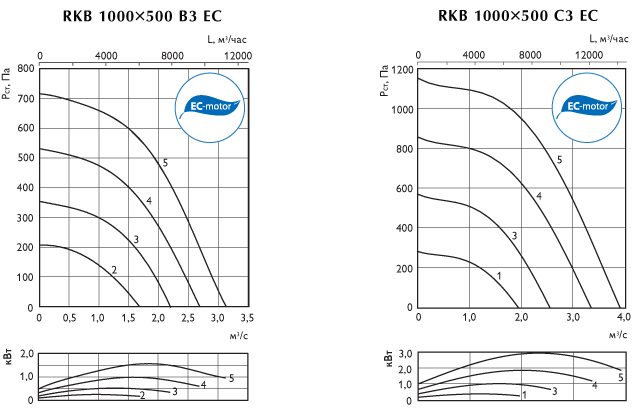

Аэродинамическая характеристика — RKB_EC 1000 X 500 BC

Аэродинамическая характеристика — RKB_EC 1000 X 500 F

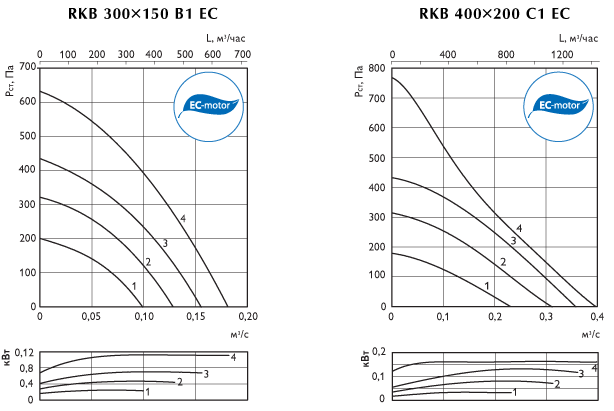

Аэродинамическая характеристика — RKB_EC 300 X 150 B 1 C 1

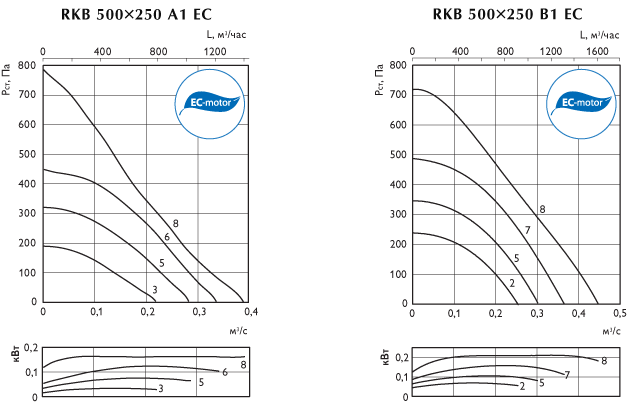

Аэродинамическая характеристика — RKB_EC 500 X 250 AB

Аэродинамическая характеристика — RKB_EC 500 X 250 E

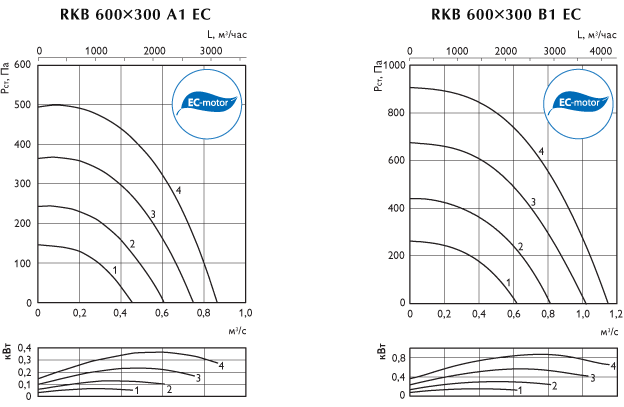

Аэродинамическая характеристика — RKB_EC 600 X 300 AB

Аэродинамическая характеристика — RKB_EC 600 X 300 E

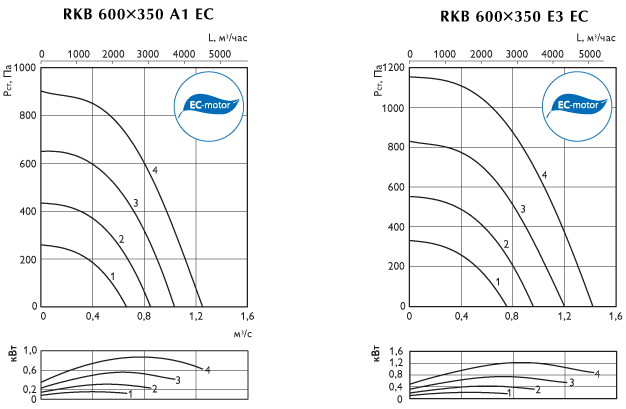

Аэродинамическая характеристика — RKB_EC 600 X 350 A 1 E 3

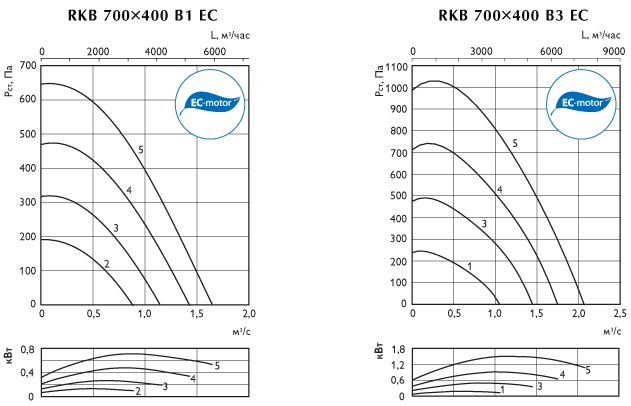

Аэродинамическая характеристика — RKB_EC 700 X 400 B 1 B 3

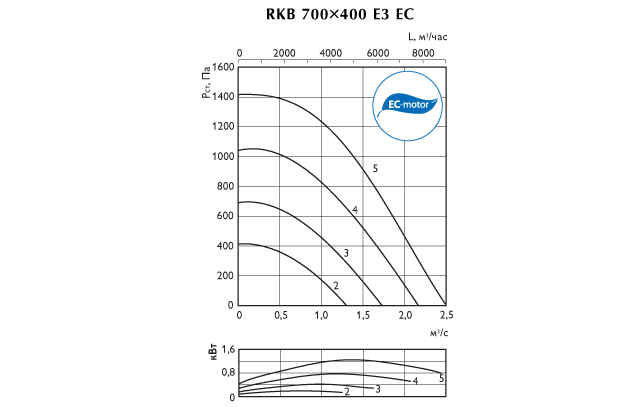

Аэродинамическая характеристика — RKB_EC 700 X 400 E 3

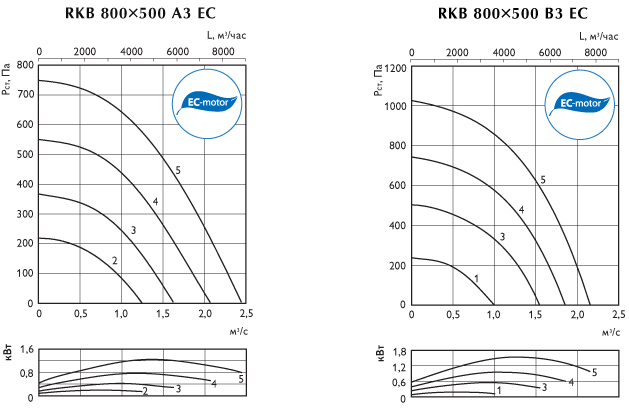

Аэродинамическая характеристика — RKB_EC 800 X 500 A 3 B 3

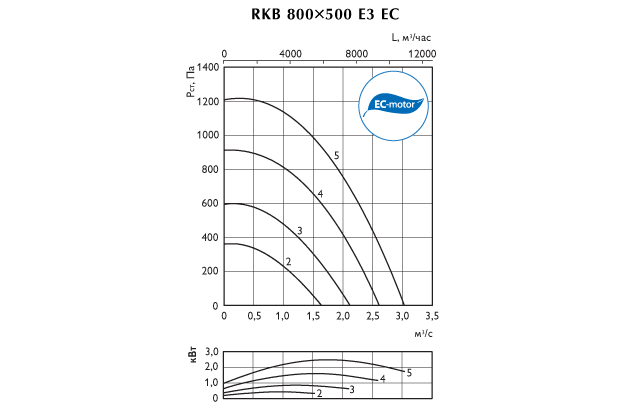

Аэродинамическая характеристика — RKB_EC 800 X 500 E 3

Шумовые характеристики

RKB 1000x500 EC

Модель		LpA	LwA	LwA
Модель		дБ(A)	tot	63	125	250	500	1000	2000	4000	8000
RKB 1000x500 B3 EC	К входу	74	81	66	79	72	70	72	70	65	65
	К выходу	80	87	71	82	82	79	78	75	70	71
	К окружению	66	73	55	71	67	62	57	50	46	47
RKB 1000x500 C3 EC	К входу	81	88	72	85	80	76	78	76	71	66
	К выходу	86	93	73	87	88	84	86	82	78	74
	К окружению	71	78	61	74	74	70	65	60	56	52
RKB 1000x500 F3 EC	К входу	82	89	74	84	82	81	81	78	74	69
	К выходу	89	96	76	89	91	87	88	84	80	74
	К окружению	73	80	61	74	77	73	68	60	56	50

LwA tot – общий уровень шума, дБ(А);
LwA – уровень шума в октавном диапазоне, дБ(А);
LpA – уровень звукового давления на расстоянии 3,0 м в помещении с эквивалентной площадью звукопоглощения 20 м2, дБ(А).

RKB 300x150 EC

Модель		LpA	LwA	LwA
Модель		дБ(A)	tot	63	125	250	500	1000	2000	4000	8000
RKB 300х150 B1 EC	К входу	71	78	55	63	72	74	67	66	67	60
	К выходу	77	84	61	66	76	79	75	78	74	66
	К окружению	57	64	36	50	52	61	57	55	49	42
RKB 400х200 C1 EC	К входу	64	81	64	72	78	74	68	65	64	55
	К выходу	77	84	64	71	79	79	75	73	69	61
	К окружению	60	67	40	45	63	64	54	50	45	38

LwA tot – общий уровень шума, дБ(А);
LwA – уровень шума в октавном диапазоне, дБ(А);
LpA – уровень звукового давления на расстоянии 3,0 м в помещении с эквивалентной площадью звукопоглощения 20 м2, дБ(А).

RKB 500x250 EC

Модель		LpA	LwA	LwA
Модель		дБ(A)	tot	63	125	250	500	1000	2000	4000	8000
RKB 500x250 A1 EC	К входу	70	77	66	66	74	66	68	68	67	55
	К выходу	75	82	62	68	77	75	73	76	71	61
	К окружению	59	66	45	49	63	60	53	51	45	37
RKB 500x250 B1 EC	К входу	71	78	71	63	69	68	69	69	68	67
	К выходу	78	85	67	64	70	80	76	78	74	73
	К окружению	57	64	42	45	58	60	56	55	51	47
RKB 500x250 E1 EC	К входу	75	82	68	71	81	72	64	63	59	57
	К выходу	76	83	71	72	80	77	71	69	64	63
	К окружению	64	71	44	55	70	59	54	48	45	39

LwA tot – общий уровень шума, дБ(А);
LwA – уровень шума в октавном диапазоне, дБ(А);
LpA – уровень звукового давления на расстоянии 3,0 м в помещении с эквивалентной площадью звукопоглощения 20 м2, дБ(А).

RKB 600x300 EC

Модель		LpA	LwA	LwA
Модель		дБ(A)	tot	63	125	250	500	1000	2000	4000	8000
RKB 600x300 A1 EC	К входу	71	78	63	73	76	66	61	61	58	58
	К выходу	74	81	65	70	78	74	69	67	63	62
	К окружению	59	66	41	59	63	58	54	48	42	40
RKB 600x300 B1 EC	К входу	81	88	72	76	87	74	73	70	67	62
	К выходу	85	92	74	75	91	83	79	77	72	68
	К окружению	67	74	50	61	72	66	63	59	51	45
RKB 600x300 E3 EC	К входу	83	90	76	79	89	80	79	75	72	67
	К выходу	88	95	77	79	92	89	84	83	77	72
	К окружению	71	78	54	66	76	70	68	61	54	51

LwA tot – общий уровень шума, дБ(А);
LwA – уровень шума в октавном диапазоне, дБ(А);
LpA – уровень звукового давления на расстоянии 3,0 м в помещении с эквивалентной площадью звукопоглощения 20 м2, дБ(А).

RKB 600x350 EC

Модель		LpA	LwA	LwA
Модель		дБ(A)	tot	63	125	250	500	1000	2000	4000	8000
RKB 600х350 A1 EC	К входу	79	86	69	72	85	72	71	69	66	61
	К выходу	83	90	70	74	88	81	80	77	72	66
	К окружению	69	76	43	57	76	62	61	57	50	45
RKB 600х350 E3 EC	К входу	82	89	74	76	87	76	76	76	71	67
	К выходу	86	93	76	78	91	87	83	81	76	72
	К окружению	70	77	49	63	76	67	66	59	54	49

LwA tot – общий уровень шума, дБ(А);
LwA – уровень шума в октавном диапазоне, дБ(А);
LpA – уровень звукового давления на расстоянии 3,0 м в помещении с эквивалентной площадью звукопоглощения 20 м2, дБ(А).

RKB 700x400 EC

Модель		LpA	LwA	LwA
Модель		дБ(A)	tot	63	125	250	500	1000	2000	4000	8000
RKB 700х400 B1 EC	К входу	72	79	67	76	73	69	66	63	60	58
	К выходу	77	84	69	77	80	75	74	68	64	62
	К окружению	59	66	49	60	64	59	53	46	43	40
RKB 700х400 B3 EC	К входу	81	88	73	79	86	78	78	73	67	63
	К выходу	85	92	73	82	90	84	85	76	71	68
	К окружению	68	75	56	63	73	70	63	54	49	45
RKB 700х400 E3 EC	К входу	83	90	76	80	88	81	79	77	72	68
	К выходу	89	96	78	83	94	88	88	82	76	73
	К окружению	72	79	57	64	77	71	67	58	53	49

LwA tot – общий уровень шума, дБ(А);
LwA – уровень шума в октавном диапазоне, дБ(А);
LpA – уровень звукового давления на расстоянии 3,0 м в помещении с эквивалентной площадью звукопоглощения 20 м2, дБ(А).

RKB 800x500 EC

Модель		LpA	LwA	LwA
Модель		дБ(A)	tot	63	125	250	500	1000	2000	4000	8000
RKB 800х500 A3 EC	К входу	75	82	66	79	73	70	72	70	67	67
	К выходу	79	86	70	81	81	78	78	74	71	70
	К окружению	64	71	54	68	66	62	56	48	42	45
RKB 800х500 B3 EC	К входу	79	86	67	79	83	74	77	75	71	68
	К выходу	85	92	69	82	90	82	84	80	76	71
	К окружению	68	75	54	65	73	67	62	53	47	46
RKB 800х500 E3 EC	К входу	82	89	70	80	87	78	78	75	72	68
	К выходу	87	94	75	82	90	85	86	82	79	73
	К окружению	73	80	58	70	79	71	64	56	53	50

LwA tot – общий уровень шума, дБ(А);
LwA – уровень шума в октавном диапазоне, дБ(А);
LpA – уровень звукового давления на расстоянии 3,0 м в помещении с эквивалентной площадью звукопоглощения 20 м2, дБ(А).

Монтаж и схемы подключения

Все вентиляторы поставляются в полностью собранном виде, готовые к подключению. Электрическое подключение и монтаж должны выполняться только квалифицированным персоналом в соответствии с инструкцией по монтажу. Параметры электропитания должны соответствовать спецификации на табличке вентилятора. Вся электропроводка и соединения должны быть выполнены в соответствии c правилами техники безопасности. Электрическое подключение должно выполняться в соответствии со схемой подключения, приведённой на клеммной коробке, согласно маркировке клемм. Вентиляторы должны быть заземлены. При необходимости управления внешним регулятором встроенный потенциометр необходимо отключить. Вентилятор должен быть установлен в соответствии с направлением потока воздуха (см. стрелку на вентиляторе). Вентиляторы должны быть смонтированы таким образом, чтобы имелся доступ для безопасного обслуживания. Условия работы Вентиляторы не должны эксплуатироваться во взрывоопасных помещениях, недопустимо соединение с дымоходами. Вентиляторы не допускается использовать для перемещения взрывчатых газов, пыли, сажи, муки и т.п. Вентиляторы предназначены для непрерывной работы. Не рекомендуется производить частое включение и выключение вентиляторов. Обслуживание Единственное требуемое обслуживание – очистка. Рекомендуется производить осмотр и очистку вентилятора каждые шесть месяцев непрерывной эксплуатации для предотвращения дисбаланса или преждевременного выхода из строя. Перед обслуживанием убедитесь, что Прекращена подача напряжения. Рабочее колесо вентилятора полностью остановилось. Двигатель и рабочее колесо полностью остыли. При очистке вентилятора Не используйте агрессивные моющие средства, острые предметы и устройства, работающие под высоким давлением. Следите, чтобы не нарушилась балансировка рабочего колеса вентилятора и отсутствовали его перекосы. В случае ненормально высокого шума работы вентилятора проверьте рабочее колесо на перекос. Подшипники, в случае повреждения, подлежат замене. B случае неисправности Проверить, поступает ли напряжение на вентилятор. Отключить напряжение и убедиться, что рабочее колесо не заблокировано и не сработала встроенная защита двигателя. Проверить подключение цепей управления и состояние реле аварии (если оно предусмотрено). Если после проверки вентилятор не включается, свяжитесь с вашим поставщиком. В случае возврата вентилятора – очистить рабочее колесо; двигатель и соединительные провода не должны иметь повреждений; обязательно наличие письменного описания неисправности – заявления.

Все вентиляторы поставляются в полностью собранном виде, готовые к подключению.

Электрическое подключение и монтаж должны выполняться только квалифицированным персоналом в соответствии с инструкцией по монтажу.

Параметры электропитания должны соответствовать спецификации на табличке вентилятора.

Вся электропроводка и соединения должны быть выполнены в соответствии c правилами техники безопасности.

Электрическое подключение должно выполняться в соответствии со схемой подключения, приведённой на клеммной коробке, согласно маркировке клемм.

Вентиляторы должны быть заземлены.

При необходимости управления внешним регулятором встроенный потенциометр необходимо отключить.

Вентилятор должен быть установлен в соответствии с направлением потока воздуха (см. стрелку на вентиляторе).

Вентиляторы должны быть смонтированы таким образом, чтобы имелся доступ для безопасного обслуживания.

Вентиляторы не должны эксплуатироваться во взрывоопасных помещениях, недопустимо соединение с дымоходами.

Вентиляторы не допускается использовать для перемещения взрывчатых газов, пыли, сажи, муки и т.п.

Вентиляторы предназначены для непрерывной работы. Не рекомендуется производить частое включение и выключение вентиляторов.

Единственное требуемое обслуживание – очистка. Рекомендуется производить осмотр и очистку вентилятора каждые шесть месяцев непрерывной эксплуатации для предотвращения дисбаланса или преждевременного выхода из строя.

Таблицы, чертежи и графики — из каталога производителя (arktika.ru); проверьте актуальную версию перед заказом.

Важно знать

Вентилятор монтируется в любом положении, но клеммная коробка должна оставаться доступной для обслуживания.

Для однофазных моделей применяйте только ступенчатый или тиристорный регулятор, рассчитанный на индуктивную нагрузку.

При перемещении воздуха с температурой выше паспортной ресурс подшипников сокращается — учитывайте это для вытяжки от кухонного оборудования.

Подберём и рассчитаем. Пришлите расход воздуха, давление и условия работы — инженеры ВЕНТАР-С проверят рабочую точку, подготовят спецификацию и подскажут аналог, если нужного исполнения нет в наличии.
