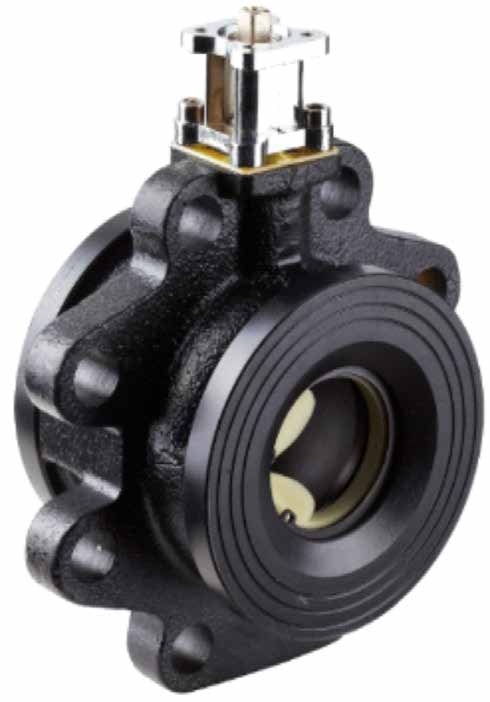

Шаровой регулирующий клапан DACOND DACV-2100-160 (2-ходовой, DN 100, Kvs 160)

Клапан DACOND DACV-2100-160 — 2-ходовой шаровой регулирующий клапан DN 100 с Kvs 160 м³/ч, присоединение фланцевое, PN 20 бар, теплоноситель до +120 °C. Шар с корректирующим диском даёт равнопроцентную характеристику — расход меняется плавно во всём ходе. Управляется приводом DAC-LMC24-24S через адаптер DAC-BR-L; двухходовой ставят на количественное регулирование в контурах с насосом.

Как работает

Внутри корпуса — шар с профилированным проходом и корректирующим диском. Привод поворачивает шар на 90°, проходное сечение меняется по равнопроцентному закону: на малых открытиях расход растёт медленно, на больших — быстро, что компенсирует нелинейность теплообменника. Двухходовой клапан перекрывает или дросселирует поток в линии. Уплотнения PTFE, корпус из чугун, шток с квадратом под адаптер DAC-BR.

Что это даёт

Где применяется

• Узлы обвязки калориферов приточных установок
• Фанкойлы и охладители — регулирование по датчику температуры
• Контуры отопления и ГВС с насосом
• Количественное регулирование и отсечка в линиях теплоносителя

Как подобрать и смонтировать

• Посчитайте Kvs: Kv = G / √ΔP (G — расход, м³/ч; ΔP — перепад, бар) и возьмите ближайший больший — этот клапан: Kvs 160 м³/ч
• Проверьте авторитет клапана 0,3–0,5: перепад на клапане должен быть сопоставим с перепадом на регулируемом участке
• Присоединение фланцевое — сверьте с трубопроводом; DN 100
• Привод: DAC-LMC24-24S (плавное 0–10 В для регулирования по датчику или 2/3-позиционный для отсечки), адаптер DAC-BR-L — заказывайте комплектом
• Ставьте клапан после фильтра-грязевика, шток — горизонтально или вверх

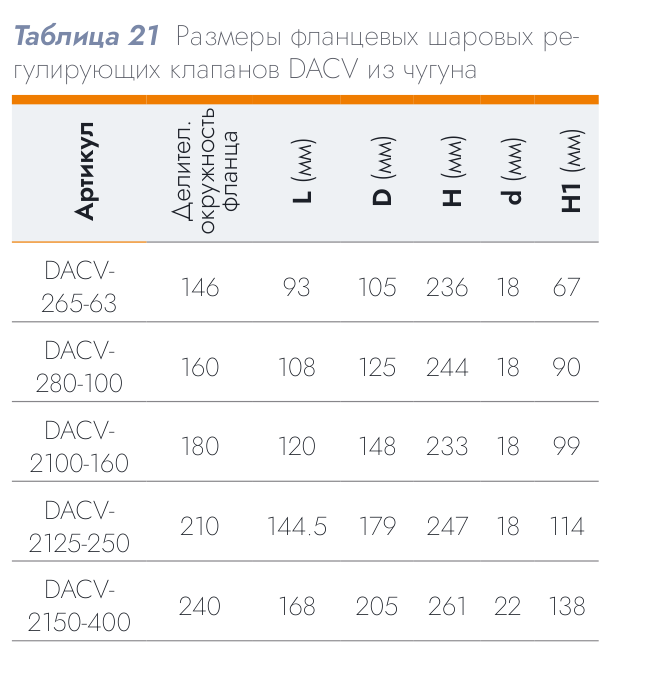

Технические характеристики

Расшифровка маркировки

DACV — регулирующий шаровой клапан DACOND; 2 — число ходов; 100 — условный диаметр DN; 160 — пропускная способность Kvs, м³/ч.
