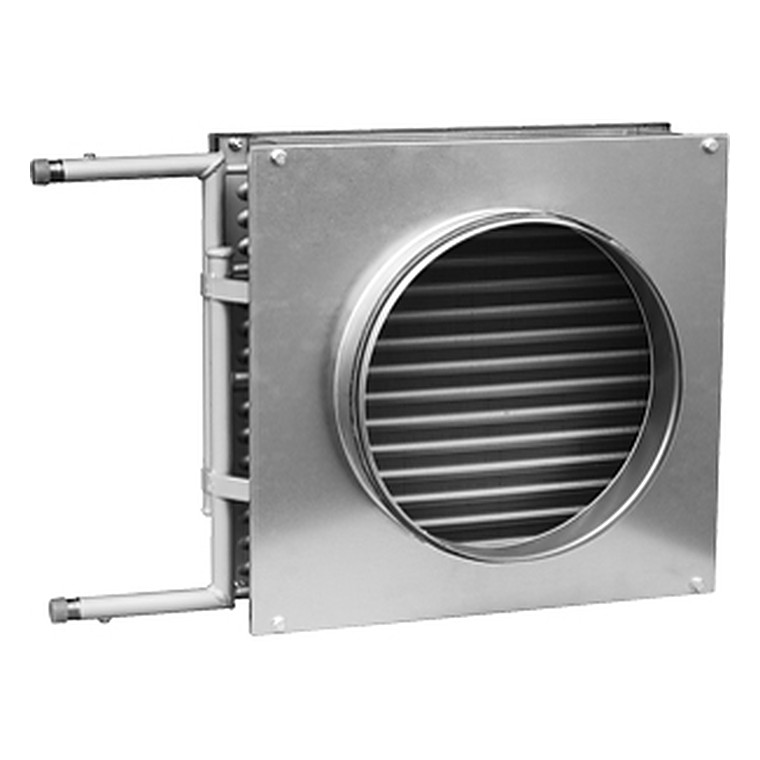

Водяные нагреватели PBAHC

✓ Всегда в наличии / под заказ Доставка по всей России
Водяные нагреватели PBAHC
Водяные нагреватели PBAHCВодяные нагреватели PBAHCВодяные нагреватели PBAHC
Водяные нагреватели PBAHC (PDF)Скачать ↓
Отгрузка со склада и под заказсрок подтвердит менеджерГарантия 12 месяцевофициальная, от производителяДокументыпаспорт, сертификаты

Канальный нагреватель Арктос. 75 типоразмеров в серии. Характеристики производителя, чертежи и документация — в карточке. Подбор и расчёт бесплатно.

Нагревательное оборудование. Подогревает приточный воздух до нужной температуры.

Подбор по параметрам, техническая документация и расчёт под задачу — по запросу.

⚙️ Подбор и заказ

Оплата и доставка Отсрочка платежа
Конфигурация попадёт в корзину — там можно добавить ещё позиции и отправить весь заказ одним письмом. Цену и срок изготовления подтвердит менеджер в течение 1 часа в рабочее время.
Подробно

Описание

Водяные нагреватели PBAHC предназначены для нагрева приточного, рециркуляционного воздуха в канальных системах вентиляции и кондиционирования, присоединяются к воздуховодам круглого сечения. Корпус выполнен из оцинкованной стали, теплообменник изготовлен из пакета медных трубок с алюминиевым оребрением. Патрубки теплообменника оснащены заглушками для слива теплоносителя и продувки теплообменника. Максимальные рабочие температура/давление составляют 150°С/1,6 МПа. Все нагреватели проверяются на герметичность опрессовкой под давлением 3,0 МПа.

ПроизводительАрктос
Типоразмеров46
Мощность0,01–46,4 кВт
Расход воздуха0,7–1410 м³/ч
Вес3,5–26,3 кг
Диаметр99–499 мм
Данные производителяобновлено 23.11.2020

Конструкция и работа

Теплообменник подогревает приточный воздух до заданной температуры. Водяной работает от системы отопления через узел обвязки, электрический — от сети, ступенями или плавно, по сигналу контроллера.

  • Установка. Водные нагреватели могут устанавливаться в любом положении, позволяющем отвод воздуха из гидравлического контура теплообменника. При использовании в качестве теплоносителя воды нагреватели необходимо устанавливать в помещении с положительной температурой. Рекомендуемое расстояние от нагревателя до изгиба воздуховода, заслонки и т. п.
  • Регулирование мощности. Для управления мощностью нагрева рекомендуется использовать контроллеры OPTIGO или CORRIGO и вентили STV/STR или 2BS/3BS .
  • Защита от замораживания. Во избежание замораживания нагревателя необходимо предусмотреть комплекс мероприятий:
  • Рекомендуемые узлы обвязки. Рекомендуемые схемы обвязки Т1 и Т2 – подающий и обратный трубопроводы сети теплоснабжения; 1 – узел обвязки; 2 – водяной нагреватель, ΔPнагр – гидравлическое сопротивление нагревателя; 3 – регулирующий клапан, ΔPкл – потери давления в клапане (зависят от типоразмера выбираемого клапана)…

Что это даёт

Комфортный приток зимойВоздух подаётся подогретым — нет холодной струи и переохлаждения у решёток.
Точное поддержание уставкиКонтроллер удерживает температуру притока при любой погоде.
КомпактностьКорпус встраивается в воздуховод; присоединения стандартные.
Защита от замерзанияТермостат и датчик обратной воды закрывают клапан и останавливают вентилятор при угрозе размораживания.
ЭкономичностьВодяной нагреватель использует тепло котельной или ЦТП — эксплуатация дешевле электрической.

Где применяется

Приточные системы административных, жилых и производственных зданий, догрев после утилизатора, зональный подогрев по веткам.

Как подобрать

Мощность считают по расходу воздуха и разнице температур: от расчётной наружной до требуемой приточной. Для водяного уточняют график теплоносителя и подбирают узел обвязки, для электрического — доступную мощность сети.

Технические характеристики

МодельРасходВода,Внутр.Размеры, мм
воздуха,Мощн.,Т=95/70°Cобъем,Вес,
м3/чкВтРасход,Сопр.,дм3ØDАВCEFGHKLØd*кг
л/скПа
PBAHC-100-1-2,5N600,50,010,10,299240216135-4128302150271½”3,5
900,70,010,1
PBAHC-100-2-2,5N601,60,020,70,399240216135222828302162271½”3,8
902,20,021,2
PBAHC-100-3-2,5N601,90,021,40,499240216135222828302162271½”3,9
902,70,032,5
PBAHC-100-4-2,5N602,20,020,40,599240216135652121420171271½”4,2
903,10,030,7
PBAHC-125-1-2,5N900,70,010,10,2124240216135-4128302150271½”3,5
1300,90,010,1
PBAHC-125-2-2,5N902,20,021,20,3124240216135222828302162271½”3,8
1302,80,031,9
PBAHC-125-3-2,5N902,70,032,50,4124240216135222828302162271½”3,9
1303,70,044,2
PBAHC-125-4-2,5N903,10,030,70,5124240216135652121420171271½”4,2
1304,20,041,2
PBAHC-160-1-2,5N1501,00,010,10,2159240216135-4128302150271½”3,5
2201,20,010,2
PBAHC-160-2-2,5N1503,10,032,30,3159240216135222828302162271½”3,8
2204,00,043,6
PBAHC-160-3-2,5N1504,10,045,10,4159240216135222828302162271½”3,9
2205,50,058,5
PBAHC-160-4-2,5N1504,80,051,50,5159240216135652121420171271½”4,2
2206,40,062,5
PBAHC-200-1-2,5N2252,20,021,10,3199348318135-4128402250271½”5,6
3402,80,031,7
PBAHC-200-2-2,5N2255,30,051,60,6199348318135222424520272271½”6,0
3407,10,072,7
PBAHC-200-3-2,5N2256,60,070,70,8199348318135432424529271271½”6,9
3409,20,091,3
PBAHC-200-4-2,5N2257,40,070,41,1199348318135652121520271271½”7,6
34010,50,100,8
PBAHC-250-1-2,5N2802,50,031,40,3249348318135-4128402250271½”5,4
4203,20,032,2
PBAHC-250-2-2,5N2806,20,062,20,6249348318135222424520272271½”6,0
4208,20,083,6
PBAHC-250-3-2,5N2807,90,081,00,8249348318135432424529271271½”6,9
42010,80,111,7
PBAHC-250-4-2,5N2808,90,090,61,1249348318135652121520271271½”7,6
42012,40,121,1
PBAHC-315-1-2,5N5605,40,051,70,6314469443135353826645380271½”8,1
8406,90,072,6
PBAHC-315-2-2,5N56013,00,132,91,2314469443135222424645395271½”9,8
84017,30,174,8
PBAHC-315-3-2,5N56016,70,161,11,8314469443135432724660390271¾”11,6
84022,70,221,9
PBAHC-315-4-2,5N56019,10,191,42,53144694431356528286673852711”12,9
84026,70,262,5
PBAHC-355-1-2,5N7106,20,062,20,6354469443135353826645380271½”8,2
10708,00,083,3
PBAHC-355-2-2,5N71015,40,153,91,2354469443135222424645395271½”9,8
107020,40,206,4
PBAHC-355-3-2,5N71020,00,201,51,8354469443135432724660390271¾”11,6
107027,20,272,6
PBAHC-355-4-2,5N71023,30,232,02,53544694431356528286673852711”12,9
107032,40,323,6
PBAHC-400-1-2,5N9107,80,081,50,8399523495135353826695430271½”9,4
13609,90,102,3
PBAHC-400-2-2,5N91019,50,193,41,4399523495135222424695447271½”11,1
136025,60,255,5
PBAHC-400-3-2,5N91025,80,252,22,2399523495135432727710440271¾”13,7
136034,80,343,7
PBAHC-400-4-2,5N91030,00,292,73,13995234951356528287174342711”15,6
136041,40,414,9
PBAHC-500-1-2,5N141013,10,133,01,3499673645135353826844580271½”14,2
212016,80,174,6
PBAHC-500-2-2,5N141032,00,314,22,64996736451356530308626852711”18,5
212042,50,427,1
PBAHC-500-3-2,5N141040,90,401,54,14996736451354330307665842711”21,4
212055,70,552,7
PBAHC-500-4-2,5N141046,40,460,95,94996736451356532328755752711¼”26,3
212064,70,641,6
* Трубная резьба.
Примечание: Приведенные параметры рассчитаны для температуры входящего воздуха Т=-28°С (кроме однорядных нагревателей, для которых принята температура входящего воздуха Т=+5°С).
Для выбора модели и определения технических параметров теплообменника (охладителя, испарителя) рекомендуем использовать программу подбора или обратиться к специалистам компании.

Чертёж и присоединительные размеры

Чертёж и присоединительные размеры
Чертёж и присоединительные размеры

Аэродинамические характеристики

1 – 1-но рядный нагреватель; 2 – 2-х рядный нагреватель; 3 – 3-х рядный нагреват
1 – 1-но рядный нагреватель; 2 – 2-х рядный нагреватель; 3 – 3-х рядный нагреват

Таблицы, чертежи и графики — из каталога производителя (arktika.ru); проверьте актуальную версию перед заказом.

Важно знать

Электрический нагреватель включают только при работающем вентиляторе и оставляют выбег после остановки.

Водяной нагреватель монтируют так, чтобы воздух шёл противотоком воде — иначе мощность будет ниже паспортной.

Обязательна защита от замерзания: капиллярный термостат по воздуху и датчик температуры обратной воды.
