Вентиляционная установка Ostberg (Арктика). 2 типоразмера в серии. Характеристики производителя, чертежи и документация — в карточке. Подбор и расчёт бесплатно.
Вентиляционная установка. Готовит и подаёт наружный воздух: фильтрация, нагрев, при необходимости охлаждение и рекуперация.
Основные характеристики:
Производитель — Ostberg
Тип — Приточно-вытяжные
Производительность, м³/час — 4000
Мощность, кВт — 12.56
Тип нагревателя — Электрический
Подбор по параметрам, техническая документация и расчёт под задачу — по запросу.
Конфигурация попадёт в корзину — там можно добавить ещё позиции и отправить весь заказ одним письмом. Цену и срок изготовления подтвердит менеджер в течение 1 часа в рабочее время.
Технические данные
Характеристики
ПроизводительOstberg
ТипПриточно-вытяжные
Производительность, м³/час4000
Мощность, кВт12.56
Тип нагревателяЭлектрический
Подробно
Описание
Приточно-вытяжные установки HERU - это продуманное решение для вентиляции зданий и сооружений различного назначения. Все установки оснащены высокоэффективным теплоутилизатором, что обеспечивает существенную экономию при эксплуатации. Разнообразие типоразмеров позволяет подобрать оптимальное решение в каждом конкретном случае. В компактном тепло-, звукоизолированном корпусе с толщиной изоляции 50 мм размещены: роторный регенератор, утилизирующий теплоту удаляемого воздуха (КПД теплоутилизации до 85%), приточный и вытяжной фильтры класса очистки F7, электрический или водяной калорифер, приточный и вытяжной вентиляторы, отсек приборов автоматического управления.
ПроизводительOstberg (поставка «Арктика»)
НазначениеПриточно-вытяжные
Типоразмеров11
Данные производителяобновлено 30.06.2017
Конструкция и работа
В одном корпусе работают два вентилятора и теплообменник-утилизатор: удаляемый воздух отдаёт тепло приточному, не смешиваясь с ним. За счёт этого зимой на догрев расходуется в разы меньше энергии, а летом установка частично возвращает холод.
Системы управления и защиты. Установки HERU снабжены встроенной системой автоматического управления и настенным пультом дистанционного управления с ЖК-дисплеем. Система управления обеспечивает следующие основные функции: Установки HERU могут быть подключены к системе “Умный дом”…
Монтаж. Установки HERU снабжены ножками и предназначены для напольного монтажа. Для удобства транспортировки конструкция установок HERU выполнена в виде модулей.
Аксессуары. Воздушные клапаны, канальные охладители воздуха, узлы обвязки водяного калорифера, шумоглушители, воздухораспределительные и регулирующие устройства и т.д.
Обслуживание. Осмотр и обслуживание установки рекомендуется проводить каждые шесть месяцев непрерывной эксплуатации. Очистка компонентов установки осуществляется в соответствии с инструкцией по эксплуатации. Фильтр необходимо менять один раз в год или по сигналу аварии на пульте управления. Перед обслуживанием убедитесь, что При очистке установки
В случае неисправности. * Для удаленного управления с электронного устройства на базе Android необходимо загрузить на него русифицированное приложение и подключить установку к сети интернет. Приложение можно бесплатно загрузить из магазина приложений Google Play.
Что это даёт
Возврат до 70–90 % теплаУтилизатор снимает тепло вытяжки и передаёт его притоку — счёт за отопление ощутимо ниже.
Два потока в одном корпусеПриток и вытяжка сбалансированы, в помещении нет сквозняков и обратной тяги.
Фильтрация обоих потоковФильтры защищают и помещение, и сам теплообменник от загрязнения.
Автоматика в комплектеКонтроллер управляет расходом, утилизатором и догревом, ведёт защиту от обмерзания.
Компактный монтажПодвесное или напольное исполнение вписывается в техническое помещение или запотолочное пространство.
Где применяется
Квартиры и частные дома, офисы, переговорные, учебные классы, медицинские кабинеты, гостиницы, магазины — объекты с постоянным присутствием людей и требованием к энергоэффективности.
Как подобрать
Считайте расход по числу людей и назначению помещений, проверяйте располагаемое давление, затем выбирайте тип утилизатора: пластинчатый — для помещений без повышенной влажности, роторный — там, где нужен возврат влаги и максимальный КПД.
Технические характеристики
HERU 100 LP (Ostberg)
Модель HERU
100 LP EC 2AR
Напряжение
В/Гц
230/50
Номинальный ток
А
5,99
Макс. мощность нагревателя
кВт
0,9
Мощность вентиляторов
Вт
245
Макс. потребляемая мощность
кВт
1,17
Вес
кг
42
HERU 100 S (Ostberg)
Модель HERU
100 S EC 2A
Напряжение
В/Гц/ф
230/50
Ток
А
6,99
Макс. мощн. нагревателя
кВт
1,2
Мощность вентиляторов
кВт
209
Макс. потреб. мощность
кВт
1,44
Вес
кг
65
HERU 100 T (Ostberg)
Модель HERU
100 T EC 2ALC
Напряжение
В/Гц
230/50
Номинальный ток
А
6,9
Максимальная мощность нагревателя
кВт
1,2
Мощность вентиляторов
Вт
200
Максимальная потребляемая мощность
кВт
1,43
Вес
кг
65
HERU 1200 S (Ostberg)
Модель HERU
1200 S RER
1200 S RWR
Напряжение
В/Гц/ф
400/50/3
400/50/3
Ток
А
21,4
6,9
Макс. мощность нагревателя
кВт
9,9
32,2*
Мощность вентиляторов
кВт
4,5
4,5
Макс. потребляемая мощность
кВт
15
5,13
Вес
кг
335
332
* Мощность водяного теплообменника указана при расходе воздуха 4000 м3/ч для HERU 1200 S RWR, с температурой воздуха на входе +7°С и температурой теплоносителя 95/70°С.
HERU 1200 T (Ostberg)
Модель HERU
1200 T RER
1200 T RWR
Напряжение
В/Гц/ф
400/50/3
400/50/3
Ток
А
21,9
6,9
Макс. мощн. нагревателя
кВт
9,9
32,2*
Мощность вентиляторов
кВт
4,5
4,5
Макс. потреб. мощность
кВт
15
5,13
Вес
кг
354
351
* Мощность водяного теплообменника указана при расходе воздуха 4000 м3/ч для HERU 1200 T RWR, с температурой воздуха на входе +7°С и температурой теплоносителя 95/70°С.
HERU 130 S (Ostberg)
Модель HERU
130 S 2A
130 S EC 2A
Напряжение
В/Гц/ф
230/50
230/50
Ток
А
8,9
10
Макс. мощн. нагревателя
кВт
1,7
1,7
Мощность вентиляторов
кВт
326
328
Макс. потреб. мощность
кВт
2,05
2,06
Вес
кг
87
85
HERU 140 T (Ostberg) HERU 160 T (Ostberg)
Модель HERU
140 T
Напряжение
В/Гц
230/50
Номинальный ток
А
9
Макс. мощность нагревателя
кВт
1,7
Мощность вентиляторов
Вт
340
Макс. потребляемая мощность
кВт
2,07
Вес
кг
81
HERU 1600 S (Ostberg)
Модель HERU
1600 S RER
1600 S RWR
Напряжение
В/Гц/ф
400/50/3
400/50/3
Ток
А
36,7
8,12
Макс. мощность нагревателя
кВт
19,8
56,3*
Мощность вентиляторов
кВт
5,09
5,09
Макс. потребляемая мощность
кВт
24,99
5,19
Вес
кг
570
565
* Мощность водяного теплообменника указана при расходе воздуха 6000 м3/ч для модели HERU 1600 S RWR, с температурой воздуха на входе +7°С и температурой теплоносителя 95/70°С.
HERU 1600 T (Ostberg)
Модель HERU
1600 T RER
1600 T RWR
Напряжение
В/Гц/ф
400/50/3
400/50/3
Ток
А
36,7
8,12
Макс. мощн. нагревателя
кВт
19,8
56,3*
Мощность вентиляторов
кВт
5,09
5,09
Макс. потреб. мощность
кВт
24,99
5,19
Вес
кг
604
599
* Мощность водяного теплообменника указана при расходе воздуха 6000 м3/ч для модели HERU 1600 T RWR, с температурой воздуха на входе +7°С и температурой теплоносителя 95/70°С.
HERU 180 S (Ostberg)
Модель HERU
180 S 2A
180 S EC 2A
Напряжение
В/Гц/ф
230/50
230/50
Ток
А
11,8
12,6
Макс. мощность нагревателя
кВт
2,3
2,3
Мощность вентиляторов
Вт
397
323
Макс. потребляемая мощность
кВт
2,72
2,65
Вес
кг
109
103
HERU 200 T (Ostberg)
Модель HERU
200 T EC AL
Напряжение
В/Гц
230/50
Номинальный ток
А
12,7
Макс. мощность нагревателя
кВт
2,3
Мощность вентиляторов
Вт
321
Макс. потребляемая мощность
кВт
2,65
Вес
кг
132
HERU 2400 S (Ostberg)
Модель HERU
2400 S RER
2400 S RWR
Напряжение
В/Гц/ф
400/50/3
400/50/3
Ток
А
60,3
10,8
Макс. мощность нагревателя
кВт
19,8
67,4*
Мощность вентиляторов
кВт
7,04
7,04
Макс. потребляемая мощность
кВт
26,94
7,14
Вес
кг
590
585
* Мощность водяного теплообменника указана при расходе воздуха 8000 м3/ч для HERU 2400 S RWR, с температурой воздуха на входе +7°С и температурой теплоносителя 95/70°С.
HERU 2400 T (Ostberg)
Модель HERU
2400 T RER
2400 T RWR
Напряжение
В/Гц/ф
400/50/3
400/50/3
Ток
А
60,3
10,8
Макс. мощн. нагревателя
кВт
19,8
67,4*
Мощность вентиляторов
кВт
7,04
7,04
Макс. потреб. мощность
кВт
26,94
7,14
Вес
кг
624
619
* Мощность водяного теплообменника указана при расходе воздуха 8000 м3/ч для HERU 2400 T RWR, с температурой воздуха на входе +7°С и температурой теплоносителя 95/70°С.
HERU 250 S (Ostberg)
Модель HERU
250 S EC A
Напряжение
В/Гц/ф
230/50
Ток
А
12
Макс. мощность нагревателя
кВт
2,3
Мощность вентиляторов
Вт
422
Макс. потребляемая мощность
кВт
2,75
Вес
кг
108
HERU 250 T (Ostberg)
Модель HERU
250 T EC AL
Напряжение
В/Гц
230/50
Номинальный ток
А
12
Макс. мощность нагревателя
кВт
2,3
Мощность вентиляторов
Вт
429
Макс. потребляемая мощность
кВт
2,76
Вес
кг
135
HERU 400 S (Ostberg)
Модель HERU
400 S RER
400 S RWR
Напряжение
В/Гц/ф
400/50/3
230/50/1 или 400/50/3
Ток
А
14,1
4,95
Макс. мощность нагревателя
кВт
6,3
14,5*
Мощность вентиляторов
кВт
1,07
1,07
Макс. потребляемая мощность
кВт
7,4
1,1
Вес
кг
244
237
* Мощность водяного теплообменника указана при расходе воздуха 1500 м3/ч для модели HERU 400 S RWR, с температурой воздуха на входе +7°С и температурой теплоносителя 95/70°С.
HERU 400 T (Ostberg)
Модель HERU
400 T RER
400 T RWR
Напряжение
В/Гц/ф
400/50/3
230/50/1 или 400/50/3
Ток
А
14,1
4,95
Макс. мощн. нагревателя
кВт
6,3
14,5*
Мощность вентиляторов
кВт
1,07
1,07
Макс. потреб. мощность
кВт
7,4
1,1
Вес
кг
244
237
* Мощность водяного теплообменника указана при расходе воздуха 1500 м3/ч для модели HERU 400 T RWR, с температурой воздуха на входе +7°С и температурой теплоносителя 95/70°С.
HERU 600 S (Ostberg)
Модель HERU
600 S RER
600 S RWR
Напряжение
В/Гц/ф
400/50/3
230/50/1 или 400/50/3
Ток
А
20
10,9
Макс. мощность нагревателя
кВт
6,3
19,5*
Мощность вентиляторов
кВт
2,46
2,46
Макс. потребляемая мощность
кВт
8,84
2,54
Вес
кг
251
247
* Мощность водяного теплообменника указана при расходе воздуха 2500 м3/ч для HERU 600 S RWR, с температурой воздуха на входе +7°С и температурой теплоносителя 95/70°С.
HERU 600 T (Ostberg)
Модель HERU
600 T RER
600 T RWR
Напряжение
В/Гц/ф
400/50/3
230/50/1 или 400/50/3
Ток
А
20
10,9
Макс. мощн. нагревателя
кВт
6,3
19,5*
Мощность вентиляторов
кВт
2,46
2,46
Макс. потреб. мощность
кВт
8,84
2,54
Вес
кг
255
251
* Мощность водяного теплообменника указана при расходе воздуха 2500 м3/ч для HERU 600 T RWR, с температурой воздуха на входе +7°С и температурой теплоносителя 95/70°С.
HERU 75 S (Ostberg)
Модель HERU
75 S 2A
Напряжение
В/Гц/ф
230/50
Ток
А
6,4
Макс. мощн. нагревателя
кВт
1,2
Мощность вентиляторов
кВт
235
Макс. потреб. мощность
кВт
1,46
Вес
кг
67

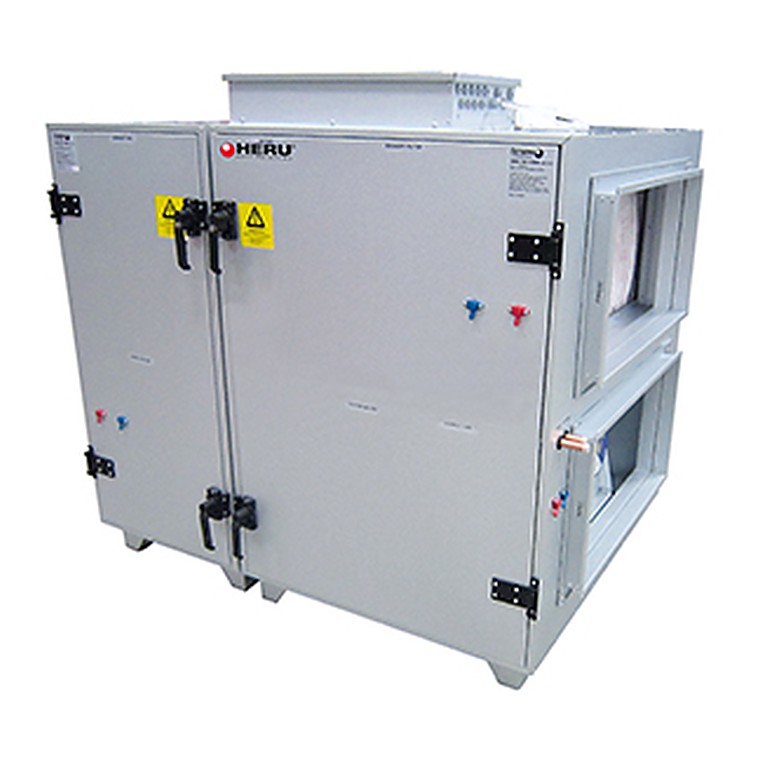

HERU 800 S (Ostberg)
Модель HERU
800 S RER
800 S RWR
Напряжение
В/Гц/ф
400/50/3
400/50/3
Ток
А
18,5
4,17
Макс. мощность нагревателя
кВт
9,9
27,2*
Мощность вентиляторов
кВт
2,63
2,63
Макс. потребляемая мощность
кВт
12,56
2,66
Вес
кг
331
328
* Мощность водяного теплообменника указана при расходе воздуха 3000 м3/ч для модели HERU 800 S RWR, с температурой воздуха на входе +7°С и температурой теплоносителя 95/70°С.
HERU 800 T (Ostberg)
Модель HERU
800 T RER
800 T RWR
Напряжение
В/Гц/ф
400/50/3
400/50/3
Ток
А
18,5
4,17
Макс. мощн. нагревателя
кВт
9,9
27,2*
Мощность вентиляторов
кВт
2,63
2,63
Макс. потреб. мощность
кВт
12,56
2,66
Вес
кг
350
347
* Мощность водяного теплообменника указана при расходе воздуха 3000 м3/ч для модели HERU 800 T RWR, с температурой воздуха на входе +7°С и температурой теплоносителя 95/70°С.
HERU 90 LP (Ostberg)
Модель HERU
90 LP EC AL
Напряжение
В/Гц
230/50
Номинальный ток
А
5,90
Макс. мощность нагревателя
кВт
0,9
Мощность вентиляторов
Вт
242
Макс. потребляемая мощность
кВт
1,17
Вес
кг
46
HERU 90 T (Ostberg) HERU 95 T (Ostberg)
Модель HERU
90 T 2A
Напряжение
В/Гц
230/50
Номинальный ток
А
6,5
Максимальная мощность нагревателя
кВт
1,2
Мощность вентиляторов
Вт
275
Максимальная потребляемая мощность
кВт
1,5
Вес
кг
60
Чертёж и присоединительные размеры
Чертёж и присоединительные размерыЧертёж и присоединительные размерыЧертёж и присоединительные размерыЧертёж и присоединительные размерыЧертёж и присоединительные размерыЧертёж и присоединительные размерыЧертёж и присоединительные размерыЧертёж и присоединительные размерыЧертёж и присоединительные размерыЧертёж и присоединительные размерыЧертёж и присоединительные размерыЧертёж и присоединительные размерыЧертёж и присоединительные размерыЧертёж и присоединительные размерыЧертёж и присоединительные размерыЧертёж и присоединительные размерыЧертёж и присоединительные размерыЧертёж и присоединительные размерыЧертёж и присоединительные размерыЧертёж и присоединительные размерыЧертёж и присоединительные размерыЧертёж и присоединительные размерыЧертёж и присоединительные размерыЧертёж и присоединительные размеры
LpA – уровень звукового давления на расстоянии 3,0 м в помещении с эквивалентной площадью звукопоглощения 20 м2, дБ(А).
HERU 100 S (Ostberg)
Модель
LpA
LwA
LwA
дБ(A)
tot
63
125
250
500
1000
2000
4000
8000
HERU 100 S EC 2A
К входу
56
63
51
56
59
58
51
44
36
22
К выходу
73
80
59
63
68
78
71
68
65
59
К окружению
46
53
41
44
44
51
41
36
31
28
LwA tot – общий уровень шума, дБ(А);
LwA – уровень шума в октавном диапазоне, дБ(А);
LpA – уровень звукового давления на расстоянии 3,0 м в помещении с эквивалентной площадью звукопоглощения 20 м2, дБ(А).
HERU 100 T (Ostberg)
Модель
LpA
LwA
LwA
дБ(A)
tot
63
125
250
500
1000
2000
4000
8000
HERU 100 T EC 2ALC
Приток
72
79
62
64
71
75
70
73
69
67
Вытяжка
53
60
53
51
53
53
53
43
38
27
К окружению
39
46
31
41
43
37
32
32
32
29
LwA tot – общий уровень шума, дБ(А);
LwA – уровень шума в октавном диапазоне, дБ(А);
LpA – уровень звукового давления на расстоянии 3,0 м в помещении с эквивалентной площадью звукопоглощения 20 м2, дБ(А).
HERU 1200 S (Ostberg)
Модель
Скорость
LpA
LwA
LwA
вентилятора
дБ(A)
tot
63
125
250
500
1000
2000
4000
8000
100%
Приток
85
92
68
73
85
83
87
86
80
73
Вытяжка
71
78
69
71
75
68
66
65
57
48
HERU 1200 S RER
К окружению
65
72
59
66
67
60
61
64
59
47
HERU 1200 S RWR
80%
Приток
80
87
64
70
82
78
81
79
73
65
Вытяжка
66
73
63
67
70
61
60
58
50
41
К окружению
60
67
55
63
63
54
55
57
52
37
LwA tot – общий уровень шума, дБ(А);
LwA – уровень шума в октавном диапазоне, дБ(А);
LpA – уровень звукового давления на расстоянии 3,0 м в помещении с эквивалентной площадью звукопоглощения 20 м2, дБ(А).
HERU 1200 T (Ostberg)
Модель
Скорость
LpA
LwA
LwA
вентилятора
дБ(A)
tot
63
125
250
500
1000
2000
4000
8000
100%
Приток
85
92
68
73
85
83
87
86
80
73
Вытяжка
71
78
69
71
75
68
66
65
57
48
HERU 1200 T RER
К окружению
65
72
59
66
67
60
61
64
59
47
HERU 1200 T RWR
80%
Приток
80
87
64
70
82
78
81
79
73
65
Вытяжка
66
73
63
67
70
61
60
58
50
41
К окружению
60
67
55
63
63
54
55
57
52
37
LwA tot – общий уровень шума, дБ(А);
LwA – уровень шума в октавном диапазоне, дБ(А);
LpA – уровень звукового давления на расстоянии 3,0 м в помещении с эквивалентной площадью звукопоглощения 20 м2, дБ(А).
HERU 130 S (Ostberg)
Модель
LpA
LwA
LwA
дБ(A)
tot
63
125
250
500
1000
2000
4000
8000
HERU 130 S 2A
Приток
70
77
62
67
69
72
70
67
63
54
Вытяжка
57
64
54
58
60
56
50
41
31
17
К окружению
42
49
33
40
45
42
37
35
30
26
HERU 130 S EC 2A
Приток
74
81
64
70
76
76
73
71
66
56
Вытяжка
61
68
55
64
64
61
51
45
35
21
К окружению
47
54
46
50
50
44
40
38
33
30
LwA tot – общий уровень шума, дБ(А);
LwA – уровень шума в октавном диапазоне, дБ(А);
LpA – уровень звукового давления на расстоянии 3,0 м в помещении с эквивалентной площадью звукопоглощения 20 м2, дБ(А).
HERU 140 T (Ostberg) HERU 160 T (Ostberg)
Модель
LpA
LwA
LwA
дБ(A)
tot
63
125
250
500
1000
2000
4000
8000
HERU 140 T
Приток
70
77
62
67
69
72
70
67
63
54
Вытяжка
57
64
54
58
60
56
50
41
31
17
К окружению
47
54
46
49
52
44
41
34
29
26
LwA tot – общий уровень шума, дБ(А);
LwA – уровень шума в октавном диапазоне, дБ(А);
LpA – уровень звукового давления на расстоянии 3,0 м в помещении с эквивалентной площадью звукопоглощения 20 м2, дБ(А).
HERU 1600 S (Ostberg)
Модель
Скорость
LpA
LwA
LwA
вентилятора
дБ(A)
tot
63
125
250
500
1000
2000
4000
8000
100%
Приток
78
85
58
66
82
74
78
76
73
68
Вытяжка
60
67
52
59
63
61
57
52
42
30
HERU 1600 S RER
К окружению
65
72
61
66
69
63
61
59
58
50
HERU 1600 S RWR
80%
Приток
71
78
54
70
69
68
73
71
68
60
Вытяжка
57
63
49
60
58
53
52
47
37
23
К окружению
61
68
55
67
60
56
54
53
54
42
LwA tot – общий уровень шума, дБ(А);
LwA – уровень шума в октавном диапазоне, дБ(А);
LpA – уровень звукового давления на расстоянии 3,0 м в помещении с эквивалентной площадью звукопоглощения 20 м2, дБ(А).
HERU 1600 T (Ostberg)
Модель
Скорость
LpA
LwA
LwA
вентилятора
дБ(A)
tot
63
125
250
500
1000
2000
4000
8000
100%
Приток
78
85
58
66
82
74
78
76
73
68
Вытяжка
60
67
52
59
63
61
57
52
42
30
HERU 1600 T RER
К окружению
65
72
61
66
69
63
61
59
58
50
HERU 1600 T RWR
80%
Приток
71
78
54
70
69
68
73
71
68
60
Вытяжка
57
63
49
60
58
53
52
47
37
23
К окружению
61
68
55
67
60
56
54
53
54
42
LwA tot – общий уровень шума, дБ(А);
LwA – уровень шума в октавном диапазоне, дБ(А);
LpA – уровень звукового давления на расстоянии 3,0 м в помещении с эквивалентной площадью звукопоглощения 20 м2, дБ(А).
HERU 180 S (Ostberg)
Модель
LpA
LwA
LwA
дБ(A)
tot
63
125
250
500
1000
2000
4000
8000
HERU 180 S 2A
Приток
70
77
53
60
64
75
70
68
63
57
Вытяжка
52
59
48
53
54
52
45
37
34
27
К окружению
43
50
43
44
44
44
39
38
35
31
HERU 180 S EC 2A
Приток
74
81
62
69
76
74
74
73
67
57
Вытяжка
60
67
56
60
64
56
53
46
37
24
К окружению
47
54
44
50
49
44
44
38
34
29
LwA tot – общий уровень шума, дБ(А);
LwA – уровень шума в октавном диапазоне, дБ(А);
LpA – уровень звукового давления на расстоянии 3,0 м в помещении с эквивалентной площадью звукопоглощения 20 м2, дБ(А).
HERU 200 T (Ostberg)
Модель
LpA
LwA
LwA
дБ(A)
tot
63
125
250
500
1000
2000
4000
8000
HERU 200 T EC AL
Приток
63
70
59
61
66
61
60
58
51
43
Вытяжка
54
61
52
53
52
55
53
45
40
26
К окружению
43
50
45
47
45
41
34
31
29
28
LwA tot – общий уровень шума, дБ(А);
LwA – уровень шума в октавном диапазоне, дБ(А);
LpA – уровень звукового давления на расстоянии 3,0 м в помещении с эквивалентной площадью звукопоглощения 20 м2, дБ(А).
HERU 2400 S (Ostberg)
Модель
Скорость
LpA
LwA
LwA
вентилятора
дБ(A)
tot
63
125
250
500
1000
2000
4000
8000
100%
Приток
83
90
62
68
84
79
86
82
78
75
Вытяжка
66
73
58
63
67
67
67
60
50
42
HERU 2400 S RER
К окружению
68
75
65
67
73
65
64
61
59
48
HERU 2400 S RWR
80%
Приток
80
87
57
64
85
75
78
75
72
66
Вытяжка
60
67
54
59
62
62
59
53
43
34
К окружению
66
73
58
61
72
61
58
54
53
39
LwA tot – общий уровень шума, дБ(А);
LwA – уровень шума в октавном диапазоне, дБ(А);
LpA – уровень звукового давления на расстоянии 3,0 м в помещении с эквивалентной площадью звукопоглощения 20 м2, дБ(А).
HERU 250 S (Ostberg)
Модель
LpA
LwA
LwA
дБ(A)
tot
63
125
250
500
1000
2000
4000
8000
HERU 250 S EC A
Приток
74
81
58
64
69
77
74
74
68
63
Вытяжка
56
63
51
57
60
55
51
43
34
24
К окружению
44
51
47
45
45
45
41
38
35
30
LwA tot – общий уровень шума, дБ(А);
LwA – уровень шума в октавном диапазоне, дБ(А);
LpA – уровень звукового давления на расстоянии 3,0 м в помещении с эквивалентной площадью звукопоглощения 20 м2, дБ(А).
HERU 250 T (Ostberg)
Модель
LpA
LwA
LwA
дБ(A)
tot
63
125
250
500
1000
2000
4000
8000
HERU 250 T EC AL
Приток
62
69
55
60
61
63
60
61
53
51
Вытяжка
52
59
49
50
49
55
53
47
41
30
К окружению
42
49
45
45
43
43
35
33
30
29
LwA tot – общий уровень шума, дБ(А);
LwA – уровень шума в октавном диапазоне, дБ(А);
LpA – уровень звукового давления на расстоянии 3,0 м в помещении с эквивалентной площадью звукопоглощения 20 м2, дБ(А).
HERU 400 S (Ostberg)
Модель
Скорость
LpA
LwA
LwA
вентилятора
дБ(A)
tot
63
125
250
500
1000
2000
4000
8000
100%
Приток
77
78
57
68
76
70
64
66
62
54
Вытяжка
63
70
55
62
69
51
43
44
35
22
HERU 400 S RER
К окружению
52
59
46
52
56
45
41
46
45
34
HERU 400 S RWR
80%
Приток
63
70
57
64
67
61
58
60
54
46
Вытяжка
57
64
53
62
58
44
37
39
29
15
К окружению
47
54
43
53
43
37
34
40
40
30
LwA tot – общий уровень шума, дБ(А);
LwA – уровень шума в октавном диапазоне, дБ(А);
LpA – уровень звукового давления на расстоянии 3,0 м в помещении с эквивалентной площадью звукопоглощения 20 м2, дБ(А).
HERU 400 T (Ostberg)
Модель
Скорость
LpA
LwA
LwA
вентилятора
дБ(A)
tot
63
125
250
500
1000
2000
4000
8000
100%
Приток
71
78
57
68
76
70
64
66
62
54
Вытяжка
63
70
55
62
69
51
43
44
35
22
HERU 400 T RER
К окружению
52
59
46
52
56
45
41
46
45
34
HERU 400 T RWR
80%
Приток
63
70
57
64
67
61
58
60
54
46
Вытяжка
57
64
53
62
58
44
37
39
29
15
К окружению
47
54
43
53
43
37
34
40
40
30
LwA tot – общий уровень шума, дБ(А);
LwA – уровень шума в октавном диапазоне, дБ(А);
LpA – уровень звукового давления на расстоянии 3,0 м в помещении с эквивалентной площадью звукопоглощения 20 м2, дБ(А).
HERU 600 S (Ostberg)
Модель
Скорость
LpA
LwA
LwA
вентилятора
дБ(A)
tot
63
125
250
500
1000
2000
4000
8000
100%
Приток
79
86
59
63
81
74
74
83
76
68
Вытяжка
64
71
58
63
69
62
55
57
48
40
HERU 600 S RER
К окружению
54
61
51
52
56
51
50
56
46
36
HERU 600 S RWR
80%
Приток
74
81
54
63
78
72
69
73
68
60
Вытяжка
65
72
53
59
71
56
48
49
42
32
К окружению
53
60
45
47
59
46
44
46
37
30
LwA tot – общий уровень шума, дБ(А);
LwA – уровень шума в октавном диапазоне, дБ(А);
LpA – уровень звукового давления на расстоянии 3,0 м в помещении с эквивалентной площадью звукопоглощения 20 м2, дБ(А).
HERU 600 T (Ostberg)
Модель
Скорость
LpA
LwA
LwA
вентилятора
дБ(A)
tot
63
125
250
500
1000
2000
4000
8000
100%
Приток
79
86
59
63
81
74
74
83
76
68
Вытяжка
64
71
58
63
69
62
55
57
48
40
HERU 600 T RER
К окружению
54
61
51
52
56
51
50
56
46
36
HERU 600 T RWR
80%
Приток
74
81
54
63
78
72
69
73
68
60
Вытяжка
65
72
53
59
71
56
48
49
42
32
К окружению
53
60
45
47
59
46
44
46
37
30
LwA tot – общий уровень шума, дБ(А);
LwA – уровень шума в октавном диапазоне, дБ(А);
LpA – уровень звукового давления на расстоянии 3,0 м в помещении с эквивалентной площадью звукопоглощения 20 м2, дБ(А).
HERU 75 S (Ostberg)
Модель
LpA
LwA
LwA
дБ(A)
tot
63
125
250
500
1000
2000
4000
8000
HERU 75 S 2A
Приток
69
76
57
63
68
72
68
66
61
50
Вытяжка
55
62
46
57
55
57
46
41
30
20
К окружению
44
51
34
44
48
46
37
35
32
28
LwA tot – общий уровень шума, дБ(А);
LwA – уровень шума в октавном диапазоне, дБ(А);
LpA – уровень звукового давления на расстоянии 3,0 м в помещении с эквивалентной площадью звукопоглощения 20 м2, дБ(А).
HERU 800 S (Ostberg)
Модель
Скорость
LpA
LwA
LwA
вентилятора
дБ(A)
tot
63
125
250
500
1000
2000
4000
8000
100%
Приток
73
80
61
64
76
70
70
76
67
62
Вытяжка
64
71
58
60
68
65
60
53
46
37
HERU 800 S RER
К окружению
56
63
55
59
60
49
48
49
49
35
HERU 800 S RWR
85%
Приток
71
78
57
62
76
67
67
68
62
57
Вытяжка
64
71
54
57
70
60
54
49
42
32
К окружению
55
62
50
56
60
44
43
43
44
31
LwA tot – общий уровень шума, дБ(А);
LwA – уровень шума в октавном диапазоне, дБ(А);
LpA – уровень звукового давления на расстоянии 3,0 м в помещении с эквивалентной площадью звукопоглощения 20 м2, дБ(А).
HERU 800 T (Ostberg)
Модель
Скорость
LpA
LwA
LwA
вентилятора
дБ(A)
tot
63
125
250
500
1000
2000
4000
8000
100%
Приток
73
80
61
64
76
70
70
76
67
62
Вытяжка
64
71
58
60
68
65
60
53
46
37
HERU 800 T RER
К окружению
56
63
55
59
60
49
48
49
49
35
HERU 800 T RWR
85%
Приток
71
78
57
62
76
67
67
68
62
57
Вытяжка
64
71
54
57
70
60
54
49
42
32
К окружению
55
62
50
56
60
44
43
43
44
31
LwA tot – общий уровень шума, дБ(А);
LwA – уровень шума в октавном диапазоне, дБ(А);
LpA – уровень звукового давления на расстоянии 3,0 м в помещении с эквивалентной площадью звукопоглощения 20 м2, дБ(А).
HERU 90 LP (Ostberg)
Модель
LpA
LwA
LwA
дБ(A)
tot
63
125
250
500
1000
2000
4000
8000
HERU 90 LP EC AL
Приток
54
61
51
58
56
47
45
43
33
23
Вытяжка
70
77
64
63
68
70
70
72
67
67
К окружению
46
53
33
47
51
44
36
35
33
31
LwA tot – общий уровень шума, дБ(А);
LwA – уровень шума в октавном диапазоне, дБ(А);
LpA – уровень звукового давления на расстоянии 3,0 м в помещении с эквивалентной площадью звукопоглощения 20 м2, дБ(А).
HERU 90 T (Ostberg) HERU 95 T (Ostberg)
Модель
LpA
LwA
LwA
дБ(A)
tot
63
125
250
500
1000
2000
4000
8000
HERU 90 T 2A
Приток
70
77
64
66
71
68
68
70
67
66
Вытяжка
55
62
53
52
60
47
50
47
41
31
К окружению
39
46
32
39
44
39
34
30
28
29
LwA tot – общий уровень шума, дБ(А);
LwA – уровень шума в октавном диапазоне, дБ(А);
LpA – уровень звукового давления на расстоянии 3,0 м в помещении с эквивалентной площадью звукопоглощения 20 м2, дБ(А).
Монтаж и схемы подключения
Монтаж Все установки поставляются в полностью собранном виде и готовые к подключению. Электрическое подключение и монтаж должны выполняться только квалифицированным персоналом в соответствии с инструкцией по монтажу. Электрические параметры должны соответствовать спецификации на табличке установки. Вся электропроводка и соединения должны быть выполнены в соответствии c правилами техники безопасности. Электрическое подключение должно выполняться в соответствии со схемой подключения согласно маркировке клемм. Установки должны быть заземлены. Установки должны быть установлены в соответствии с направлением потока воздуха. Установки должны быть смонтированы таким образом, чтобы имелся доступ для безопасного обслуживания.
Условия работы Установки не должны эксплуатироваться во взрывоопасных помещениях, недопустимо соединение с дымоходами. Установки не допускается использовать для перемещения взрывчатых газов, пыли, сажи, муки и т. п. Установки предназначены для непрерывной работы. Не рекомендуется производить частое включение и выключение оборудования. Проблемы, связанные с шумом, могут быть устранены с помощью использования шумоглушителя (один из поставляемых аксессуаров).
Осмотр и обслуживание установки рекомендуется проводить каждые шесть месяцев непрерывной эксплуатации. Очистка компонентов установки осуществляется в соответствии с инструкцией по эксплуатации. Фильтр необходимо менять один раз в год или по сигналу аварии на пульте управления.
Перед обслуживанием убедитесь, что Прекращена подача напряжения. Рабочее колесо вентилятора полностью остановилось. Двигатель и рабочее колесо вентилятора полностью остыли.
При очистке установки Не используйте агрессивные моющие средства, острые предметы и устройства, работающие под высоким давлением. Следите, чтобы не нарушилась балансировка рабочего колеса вентилятора и отсутствовали его перекосы. В случае ненормально высокого шума работы вентилятора проверьте рабочее колесо на перекос. Подшипники, в случае повреждения, подлежат замене.
В случае неисправности Проверить, поступает ли напряжение на установку. Отключить напряжение и убедиться, что лопасти вентилятора не заблокированы и не сработала защита по току. Проверить подключение конденсатора. Если после проверки установка не включается или срабатывает защита вентилятора или нагревателя, свяжитесь с вашим поставщиком. В случае возврата установки – очистить фильтр, ротор рекуператора, лопасти и двигатель вентилятора; соединительные провода не должны иметь повреждений; обязательно наличие письменного описания неисправности - заявления.
Монтаж Все установки поставляются в полностью собранном виде и готовые к подключению. Электрическое подключение и монтаж должны выполняться только квалифицированным персоналом в соответствии с инструкцией по монтажу. Электрические параметры должны соответствовать спецификации на табличке установки. Вся электропроводка и соединения должны быть выполнены в соответствии c правилами техники безопасности. Электрическое подключение должно выполняться в соответствии со схемой подключения согласно маркировке клемм. Установки должны быть заземлены. Установки должны быть установлены в соответствии с направлением потока воздуха. Установки должны быть смонтированы таким образом, чтобы имелся доступ для безопасного обслуживания.
Условия работы Установки не должны эксплуатироваться во взрывоопасных помещениях, недопустимо соединение с дымоходами. Установки не допускается использовать для перемещения взрывчатых газов, пыли, сажи, муки и т. п. Установки предназначены для непрерывной работы. Не рекомендуется производить частое включение и выключение оборудования. Проблемы, связанные с шумом, могут быть устранены с помощью использования шумоглушителя (один из поставляемых аксессуаров).
Осмотр и обслуживание установки рекомендуется проводить каждые шесть месяцев непрерывной эксплуатации. Очистка компонентов установки осуществляется в соответствии с инструкцией по эксплуатации. Фильтр необходимо менять один раз в год или по сигналу аварии на пульте управления.
Перед обслуживанием убедитесь, что Прекращена подача напряжения. Рабочее колесо вентилятора полностью остановилось. Двигатель и рабочее колесо вентилятора полностью остыли.
При очистке установки Не используйте агрессивные моющие средства, острые предметы и устройства, работающие под высоким давлением. Следите, чтобы не нарушилась балансировка рабочего колеса вентилятора и отсутствовали его перекосы. В случае ненормально высокого шума работы вентилятора проверьте рабочее колесо на перекос. Подшипники, в случае повреждения, подлежат замене.
В случае неисправности Проверить, поступает ли напряжение на установку. Отключить напряжение и убедиться, что лопасти вентилятора не заблокированы и не сработала защита по току. Проверить подключение конденсатора. Если после проверки установка не включается или срабатывает защита вентилятора или нагревателя, свяжитесь с вашим поставщиком. В случае возврата установки – очистить фильтр, ротор рекуператора, лопасти и двигатель вентилятора; соединительные провода не должны иметь повреждений; обязательно наличие письменного описания неисправности - заявления.
Монтаж Все установки поставляются в полностью собранном виде и готовые к подключению. Электрическое подключение и монтаж должны выполняться только квалифицированным персоналом в соответствии с инструкцией по монтажу. Электрические параметры должны соответствовать спецификации на табличке установки. Вся электропроводка и соединения должны быть выполнены в соответствии c правилами техники безопасности. Электрическое подключение должно выполняться в соответствии со схемой подключения согласно маркировке клемм. Установки должны быть заземлены. Установки должны быть установлены в соответствии с направлением потока воздуха. Установки должны быть смонтированы таким образом, чтобы имелся доступ для безопасного обслуживания.
Условия работы Установки не должны эксплуатироваться во взрывоопасных помещениях, недопустимо соединение с дымоходами. Установки не допускается использовать для перемещения взрывчатых газов, пыли, сажи, муки и т. п. Установки предназначены для непрерывной работы. Не рекомендуется производить частое включение и выключение оборудования. Проблемы, связанные с шумом, могут быть устранены с помощью использования шумоглушителя (один из поставляемых аксессуаров).
Таблицы, чертежи и графики — из каталога производителя (arktika.ru); проверьте актуальную версию перед заказом.
Важно знать
Для отвода конденсата от пластинчатого теплообменника нужен сифон с гидрозатвором и уклон трубки.
При низких наружных температурах защита от обмерзания периодически снижает расход притока — это штатный режим.
Фильтры меняют не реже двух раз в год: забитый фильтр снижает расход и повышает шум.
Подберём и рассчитаем. Пришлите расход воздуха, давление и условия работы — инженеры ВЕНТАР-С проверят рабочую точку, подготовят спецификацию и подскажут аналог, если нужного исполнения нет в наличии.
Нужен расчёт по спецификации?
Пришлите список позиций — оперативно посчитаем и предложим лучшие условия, включая нестандартные размеры.
Платите так, как удобно, — доставку берём на себя: свои машины по Москве и области, отправка транспортными компаниями по России и СНГ.
Способы оплаты
НаличнымиКартойQR-код (СБП)Безнал по счётуОнлайн по ссылке
Доставка
По МосквеБесплатно от 50 000 ₽ (груз до 15 м³), иначе от 2 000 ₽
До терминала транспортной компанииПо Москве — бесплатно, перевозчик на ваш выбор
По ПодмосковьюПо расстоянию от МКАД и габаритам — цену назовём сразу при оформлении
В любой регион России и СНГСборный груз, отдельная машина, ж/д или контейнер — логистику организуем сами
СамовывозСо склада в Москве, ш. Энтузиастов, 56, стр. 34 (ворота №3)
Отгружаем со склада в Москве в день оплаты или на следующий рабочий день. Если позиции приходят в разные сроки — храним бесплатно и отправляем всё разом.
Забирайте оборудование сейчас — платите потом. Постоянным и проверенным клиентам даём отсрочку по договору, работаем с банковскими гарантиями и факторингом.
Варианты
Оплата по графикуПолучаете товар сразу, платите частями — без кассовых разрывов на объекте
Банковская гарантияНадёжно для обеих сторон, работаем с банковскими продуктами
ФакторингВы получаете отсрочку, мы — оплату от банка. Лимиты и ставки индивидуальные
Как оформить
Заявка: компания, контакты, желаемые лимит и срок
Документы: карточка организации и стандартный пакет по запросу менеджера
Согласование условий: лимит, срок, график платежей или факторинг
Договор с прозрачным графиком, без скрытых комиссий
Отгрузка — оплачиваете по графику
Решение по заявке — за 1–3 рабочих дня. Лимит и срок подбираем под вашу компанию: историю работы, объёмы и регулярность закупок.
+7 (495) 640-24-15info@ventar-s.ruОфис: Москва, ш. Энтузиастов, 56, стр. 44, оф. 1103-1Склад: Москва, ш. Энтузиастов, 56, стр. 34 (ворота №3)Пн–Чт 9:00–18:00, Пт до 17:00
