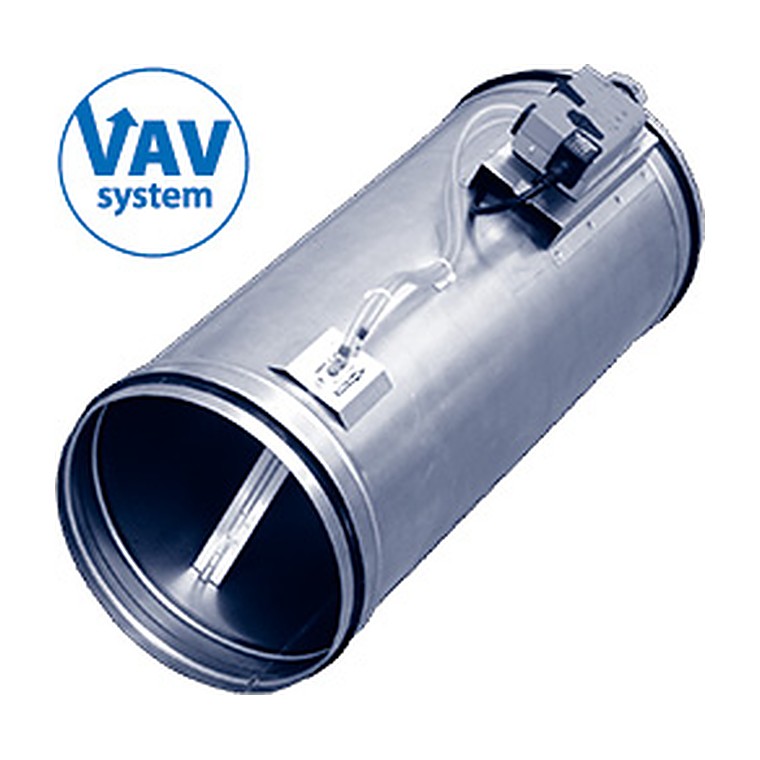

Регуляторы переменного расхода воздуха КПРК

✓ Всегда в наличии / под заказ Доставка по всей России
Регуляторы переменного расхода воздуха КПРК
Регуляторы переменного расхода воздуха КПРКРегуляторы переменного расхода воздуха КПРКРегуляторы переменного расхода воздуха КПРК
Отгрузка со склада и под заказсрок подтвердит менеджерГарантия 12 месяцевофициальная, от производителяДокументыпаспорт, сертификаты
Регулятор Арктос. 33 типоразмера в серии. Характеристики производителя, чертежи и документация — в карточке. Подбор и расчёт бесплатно.

⚙️ Подбор и заказ

Оплата и доставка Отсрочка платежа
Конфигурация попадёт в корзину — там можно добавить ещё позиции и отправить весь заказ одним письмом. Цену и срок изготовления подтвердит менеджер в течение 1 часа в рабочее время.
Подробно

Описание

Регуляторы переменного расхода воздуха КПРК для воздуховодов круглого сечения предназначены для поддержания заданного значения расхода воздуха в системах вентиляции с переменным расходом воздуха (VAV) или с постоянным расходом воздуха (CAV). В режиме VAV уставка расхода воздуха может изменяться с помощью сигнала от внешнего датчика, контроллера или от системы диспетчеризации, в режиме CAV регуляторы поддерживают заданный расход воздуха Основными компонентами регуляторов расхода являются воздушный клапан, специальный приемник давления (зонд) для измерения расхода воздуха и электропривод со встроенным контроллером и датчиком давления. Разность полного и статического давлений на измерительном зонде зависит от расхода воздуха через регулятор.

ПроизводительАрктос
Типоразмеров37
Расход воздуха60–6740 м³/ч
Вес1,6–45,5 кг
Диаметр98–628 мм
Данные производителяобновлено 30.05.2016

Конструкция и работа

Регулятор переменного расхода поддерживает заданный расход воздуха в ветке независимо от давления в сети. Датчик измеряет расход, контроллер поворачивает заслонку и удерживает уставку, полученную от термостата или диспетчера.

  • Регуляторы выпускаются в двенадцати исполнениях. Для согласованной работы нескольких регуляторов переменного расхода воздуха КПРК и вентиляционной установки рекомендуется использовать Optimizer - регулятор, обеспечивающий изменение скорости вращения вентилятора в зависимости от текущей потребности.
  • Пример 1 (без сигнала управления, режим постоянного расхода воздуха CAV). Фиксированная уставка расхода воздуха Vмакс в м3/ч задается при программировании на заводе-изготовителе. Регулятор будет поддерживать постоянный расход воздуха Vмакс.
  • Примеры 2 и 3 (дискретные сигналы). В положении переключателя «Vмакс» регулятор будет поддерживать постоянный расход воздуха Vмакс, заданный при программировании. В положении переключателя «Vмин» регулятор будет поддерживать постоянный расход воздуха Vмин, заданный при программировании.
  • Пример 4 (дискретные сигналы). a – воздушный клапан будет полностью закрыт (только при настройке управляющего сигнала 2…10 В) b – воздушный клапан будет полностью закрыт (только при использовании переменного напряжения питания ~24 В) c – регулятор будет поддерживать постоянный расход воздуха Vмакс d – воздушный клапан будет полностью открыт (только при использовании…
  • Пример 5 (аналоговый сигнал). Расход воздуха будет изменяться в соответствии с внешним управляющим сигналом 0…10 В (или 2…10 В) от потенциометра, контроллера и пр. Диапазон изменения расхода воздуха: Vмин при сигнале 0 В (или 2 В) Vмакс при сигнале 10 В. Возможна настройка на аналоговый сигнал управления от 0 до 32 В.

Что это даёт

Расход по потребностиВоздух подаётся туда, где он нужен, — экономия на вентиляторе и подогреве.
Стабильность при перепадахРасход не меняется при закрытии соседних веток.
Зональный комфортКаждое помещение получает свою уставку без перебалансировки системы.
Совместимость с автоматикойАналоговый сигнал и шинные протоколы позволяют встроить регулятор в диспетчеризацию.
Тихая работаКорпус с шумоглушением снижает шум регулирования.

Где применяется

Офисы открытой планировки, переговорные, гостиницы, лаборатории, здания с переменной загрузкой помещений.

Как подобрать

Подбор ведут по диапазону расхода: минимальный и максимальный расход ветки должны попадать в рабочий диапазон регулятора. Проверьте требуемую длину прямых участков до и после устройства и способ управления.

Технические характеристики

МодельРасход воздуха*, м3/чТипРазмеры, ммВес,
Оптимальный**ДопустимыйприводаØDØD1AВкг
КПРК 100B1 (ВМ1, ВЛ1, ВК1)60...17060...345LMV-D3***98855001,6
КПРК 125B1 (ВМ1, ВЛ1, ВК1)85...26085...520LMV-D3***123855001,9
КПРК 160B1 (ВМ1, ВЛ1, ВК1)145...430145...865LMV-D3***158855002,3
КПРК 200B1 (ВМ1, ВЛ1, ВК1)220...670220...1340LMV-D3***198855003,3
КПРК 250B1 (ВМ1, ВЛ1, ВК1)350...1060350...2120LMV-D3***248856004,6
КПРК 315B1 (ВМ1, ВЛ1, ВК1)560...1690560...3370LMV-D3***313856005,8
КПРК 355B1 (ВМ1, ВЛ1, ВК1)715...2140715...4280LMV-D3***353856006,5
КПРК 400B1 (ВМ1, ВЛ1, ВК1)910...2720910...5450LMV-D3***399856007,5
КПРК 500B1 (ВМ1, ВЛ1, ВК1)1410...42301410...8470NMV-D3***4988575013,7
КПРК 630B1 (ВМ1, ВЛ1, ВК1)2250...67402250...13480NMV-D3***6288575018,0
КПРК-И 100B1 (ВМ1, ВЛ1, ВК1)60...17060...345LMV-D3***98200855004,0
КПРК-И 125B1 (ВМ1, ВЛ1, ВК1)85...26085...520LMV-D3***123225855004,5
КПРК-И 160B1 (ВМ1, ВЛ1, ВК1)145...430145...865LMV-D3***158280855005,7
КПРК-И 200B1 (ВМ1, ВЛ1, ВК1)220...670220...1340LMV-D3***198300855006,3
КПРК-И 250B1 (ВМ1, ВЛ1, ВК1)350...1060350...2120LMV-D3***248355856009,6
КПРК-И 315B1 (ВМ1, ВЛ1, ВК1)560...1690560...3370LMV-D3***3134508560012,6
КПРК-И 355B1 (ВМ1, ВЛ1, ВК1)715...2140715...4280LMV-D3***3534508560013,6
КПРК-И 400B1 (ВМ1, ВЛ1, ВК1)910...2720910...5450LMV-D3***3995008560014,7
КПРК-И 500B1 (ВМ1, ВЛ1, ВК1)1410...42301410...8470NMV-D3***4986308575024,0
КПРК-И 630B1 (ВМ1, ВЛ1, ВК1)2250...67402250...13480NMV-D3***6288008575032,7
КПРК-Ш 100B1 (ВМ1, ВЛ1, ВК1)60...17060...345LMV-D3***982008511507,2
КПРК-Ш 125B1 (ВМ1, ВЛ1, ВК1)85...26085...520LMV-D3***1232258511507,9
КПРК-Ш 160B1 (ВМ1, ВЛ1, ВК1)145...430145...865LMV-D3***1582808511509,9
КПРК-Ш 200B1 (ВМ1, ВЛ1, ВК1)220...670220...1340LMV-D3***19830085115011,9
КПРК-Ш 250B1 (ВМ1, ВЛ1, ВК1)350...1060350...2120LMV-D3***24835585125013,9
КПРК-Ш 315B1 (ВМ1, ВЛ1, ВК1)560...1690560...3370LMV-D3***31345085125019,7
КПРК-Ш 355B1 (ВМ1, ВЛ1, ВК1)715...2140715...4280LMV-D3***35345085125020,7
КПРК-Ш 400B1 (ВМ1, ВЛ1, ВК1)910...2720910...5450LMV-D3***39950085125023,0
КПРК-Ш 500B1 (ВМ1, ВЛ1, ВК1)1410...42301410...8470NMV-D3***49863085140034,7
КПРК-Ш 630B1 (ВМ1, ВЛ1, ВК1)2250...67402250...13480NMV-D3***62880085140045,5
* Расход воздуха приведен для плотности воздуха ρ = 1,2 кг/м3 (20°С, 50% отн. вл., 1013 мбар). Для других условий значения необходимо скорректировать: C = √(ρ/1,2).
** Указанные значения являются стандартными заводскими настройками, если при заказе не оговорены иные.
*** Информацию о типах применяемых электроприводов и их характеристики смотри в таблице "Характеристики электроприводов".
МодельКПРК...В1КПРК...ВМ1КПРК...ВЛ1КПРК...ВК1
регулятораКПРК-И...В1КПРК-И...ВМ1КПРК-И...ВЛ1КПРК-И...ВК1
КПРК-Ш...В1КПРК-Ш...ВМ1КПРК-Ш...ВЛ1КПРК-Ш...ВК1
Тип приводаLMV-D3-MPNMV-D3-MPLMV-D3-MODNMV-D3-MODLMV-D3-LONNMV-D3-LONLMV-D3-KNXNMV-D3-KNX
Протокол передачи данныхMP-BusModbus RTU (RS-485)LonWorksKNX
Сигнал управления0–10 В или 2–10 В0–10 В или 2–10 В0–10 В или 2–10 В0–10 В или 2–10 В
Напряжение24 В перем./24 В пост.24 В перем./24 В пост.24 В перем./24 В пост.24 В перем./24 В пост.
Потребляемая мощность, Вт23232,5323
Степень защитыIP 54IP 54IP 54IP 54

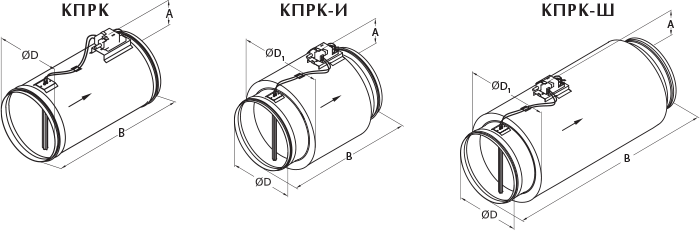

Чертёж и присоединительные размеры

Чертёж и присоединительные размеры
Чертёж и присоединительные размеры

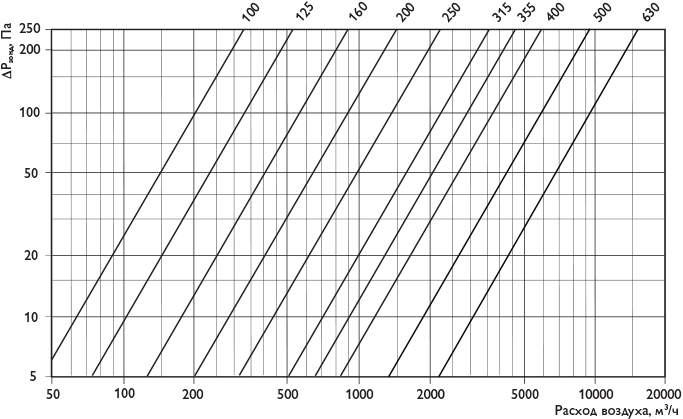

Аэродинамические характеристики

Аэродинамическая характеристика
Аэродинамическая характеристика
Настройки: Сигнал управления 0…10 В, Vмин > 0. При падении сигнала управления ни
Настройки: Сигнал управления 0…10 В, Vмин > 0. При падении сигнала управления ни
Настройки: Сигнал управления 2…10 В, Vмин > 0. При падении сигнала управления ни
Настройки: Сигнал управления 2…10 В, Vмин > 0. При падении сигнала управления ни
Настройки: Сигнал управления 0…10 В, Vмин = 0. При падении сигнала управления ни
Настройки: Сигнал управления 0…10 В, Vмин = 0. При падении сигнала управления ни
Настройки: Сигнал управления 2…10 В, Vмин = 0. При падении сигнала управления ни
Настройки: Сигнал управления 2…10 В, Vмин = 0. При падении сигнала управления ни
Монтаж и схемы подключения

Регуляторы переменного расхода воздуха КПРК обеспечивают точное регулирование во всех точках сети, включая точки вблизи таких местных сопротивлений, как Т-образные тройники и отводы, повороты, изгибы, а также точки перед воздухораспределительными устройствами.

Регуляторы должны быть установлены с учетом рекомендаций по монтажу, приведенных на рисунках.

В системах с переменным расходом воздуха уставки расхода можно задать несколькими способами: с помощью внешних контактов – полностью закрыт, уставка Vмин, уставка Vмакс, полностью открыт; с помощью внешнего аналогового сигнала – плавное регулирование уставки от Vмин до Vмакс; с помощью системы диспетчеризации.

Подключение сигнала управления Y (клемма 3)

Сигнал управления используется для задания уставки расхода воздуха. Сигнал управления может быть аналоговым (от зонального контроллера, ручного потенциометра и пр.), дискретным (от ручного выключателя, датчика CO2, датчика присутствия и пр.) или цифровым (шина MP-bus).

Пример 1 (без сигнала управления, режим постоянного расхода воздуха CAV)

Фиксированная уставка расхода воздуха Vмакс в м3/ч задается при программировании на заводе-изготовителе.

Регулятор будет поддерживать постоянный расход воздуха Vмакс.

Примеры 2 и 3 (дискретные сигналы)

В положении переключателя «Vмакс» регулятор будет поддерживать постоянный расход воздуха Vмакс, заданный при программировании.

В положении переключателя «Vмин» регулятор будет поддерживать постоянный расход воздуха Vмин, заданный при программировании.

В положении переключателя «Закрыто» воздушный клапан регулятора будет полностью закрыт (только при настройке управляющего сигнала 2…10 В).

Пример 4 (дискретные сигналы)

a – воздушный клапан будет полностью закрыт (только при настройке управляющего сигнала 2…10 В)

Схема подключения
Схема подключения
Схема подключения
Схема подключения
Схема подключения
Схема подключения
Схема подключения
Схема подключения
Схема подключения
Схема подключения
Схема подключения
Схема подключения
Схема подключения
Схема подключения
Схема подключения
Схема подключения
Схема подключения
Схема подключения
Схема подключения
Схема подключения
Схема подключения
Схема подключения

Таблицы, чертежи и графики — из каталога производителя (arktika.ru); проверьте актуальную версию перед заказом.

Важно знать

Прямой участок перед регулятором обязателен — иначе датчик расхода даёт ошибку.

Минимальный расход не должен опускаться ниже паспортного: измерение станет неточным.

Систему с VAV нужно проектировать вместе с частотным регулированием вентилятора и датчиком давления в сети.
