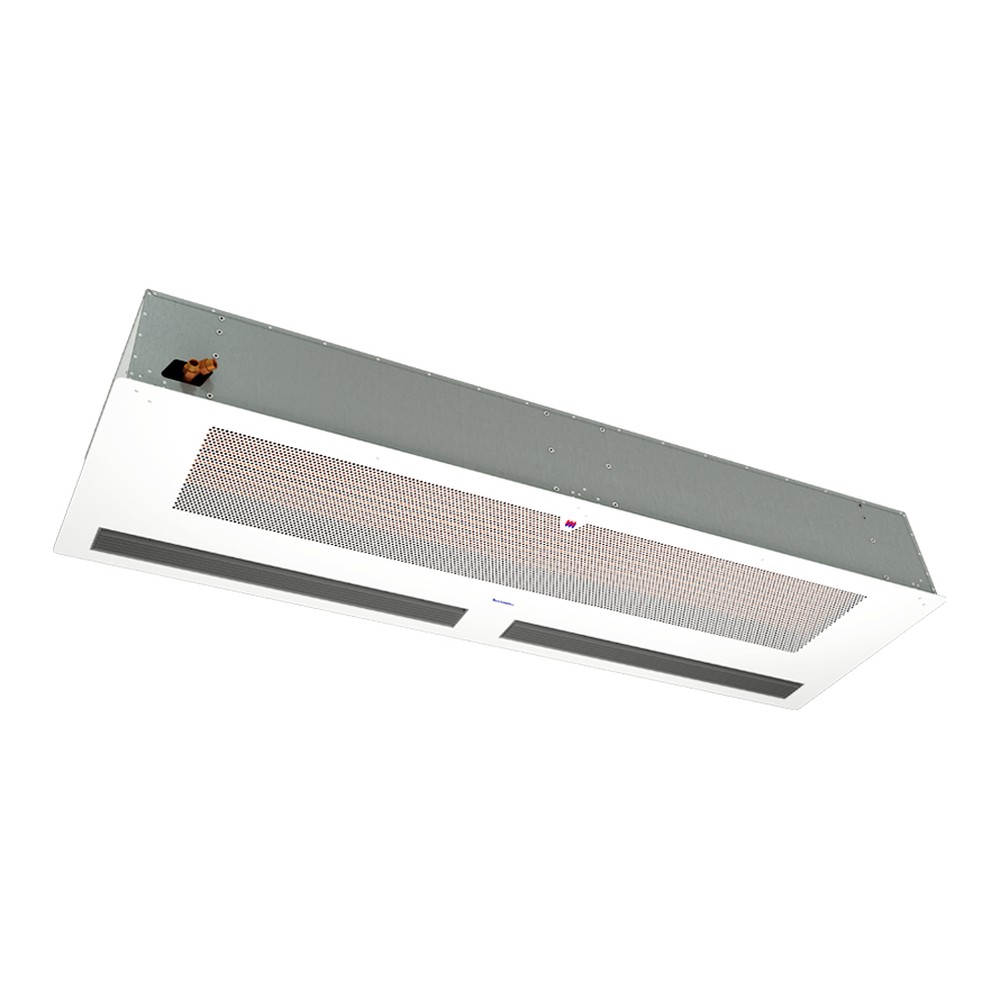

Тепловая завеса КЭВ-98П4191W Тепломаш

Тепловая завеса КЭВ-98П4191W — водяная интерьерная завеса. Характеристики: расход воздуха 4400–5200 м³/ч, дальность струи 4,5 м, длина 2 м, 220/50 В, IP21.

Как работает

Завеса ставится над проёмом или сбоку от него и гонит вниз плоскую струю воздуха. Струя перекрывает проём и не даёт холодному воздуху с улицы заходить внутрь, а тёплому — уходить наружу. Нагрев водяной: внутри медно-алюминиевый теплообменник, подключается к контуру отопления. Тепловая мощность зависит от температуры теплоносителя. Эффективная длина струи — 4,5 м: столько «добивает» поток, сохраняя отсекающую способность.

Что это даёт

Где применяется

Как подобрать

Высота проёма должна быть не больше эффективной длины струи — у этой модели 4,5 м.

Длина завесы 2 м: ставьте столько секций, чтобы перекрыть проём по всей ширине, иначе по краям пойдёт холод.

Для водяной модели нужны параметры теплоносителя: температура подачи и обратки, расход и давление.

Пришлите ширину и высоту проёма, режим работы дверей и температуру снаружи — подберём типоразмер и мощность.

Тепловая мощность по теплоносителю

Значения — при максимальном расходе воздуха и температуре в помещении +15 °C.

Монтаж и подключение

Монтаж горизонтальный, над проёмом, соплом вниз.

Между соплом и проёмом не должно быть препятствий: козырьков, вывесок, коробов вентиляции.

Питание: 220/50.

Степень защиты IP21 — учитывайте при установке во влажных и пыльных зонах.

Габаритный чертёж

Габаритные и присоединительные размеры — из каталога завода. Открыть в полном размере

Комплектация

Воздушно-тепловая завеса 400 Потолочная, пульт управления завесой HL10, паспорт.

Технические характеристики

Важно знать

Оборудование поставляется с заводским паспортом и декларацией соответствия, гарантия завода — 36 месяцев. Высота проёма не должна превышать эффективную длину струи, а суммарная длина секций — быть не меньше ширины проёма. Завеса перекрывает проём, но не заменяет отопление: при постоянно открытых воротах считайте теплопотери отдельно.
