Вентиляторы в изолированном корпусе серии IRE 40x20 / 250

✓ Всегда в наличии / под заказ Доставка по всей России

Каталог Östberg 2018: вентиляторы IRE (PDF)Скачать ↓

Отгрузка со склада и под заказсрок подтвердит менеджерГарантия 12 месяцевофициальная, от производителяДокументыпаспорт, сертификаты

Вентилятор Ostberg (Арктика). 4 типоразмера в серии. Характеристики производителя, чертежи и документация — в карточке. Подбор и расчёт бесплатно.

Вентилятор. Создаёт расход и напор воздуха в системе; подбирается по производительности и давлению.

Подбор по параметрам, техническая документация и расчёт под задачу — по запросу.

⚙️ Подбор и заказ

Типоразмер / размер (если требуется) Комментарий к позиции Прикрепить файлы — чертёж, спецификация, фото (можно несколько)

Количество, шт

Оплата и доставка Отсрочка платежа

Конфигурация попадёт в корзину — там можно добавить ещё позиции и отправить весь заказ одним письмом. Цену и срок изготовления подтвердит менеджер в течение 1 часа в рабочее время.

Подробно

Описание

Вентиляторы в изолированном корпусе серии IRE 40x20 / 250 — оборудование производителя Ostberg для систем вентиляции и кондиционирования.

ПроизводительOstberg (поставка «Арктика»)

НазначениеВ звукоизолированном корпусе

Типоразмеров6

Данные производителяобновлено 08.09.2010

Конструкция и работа

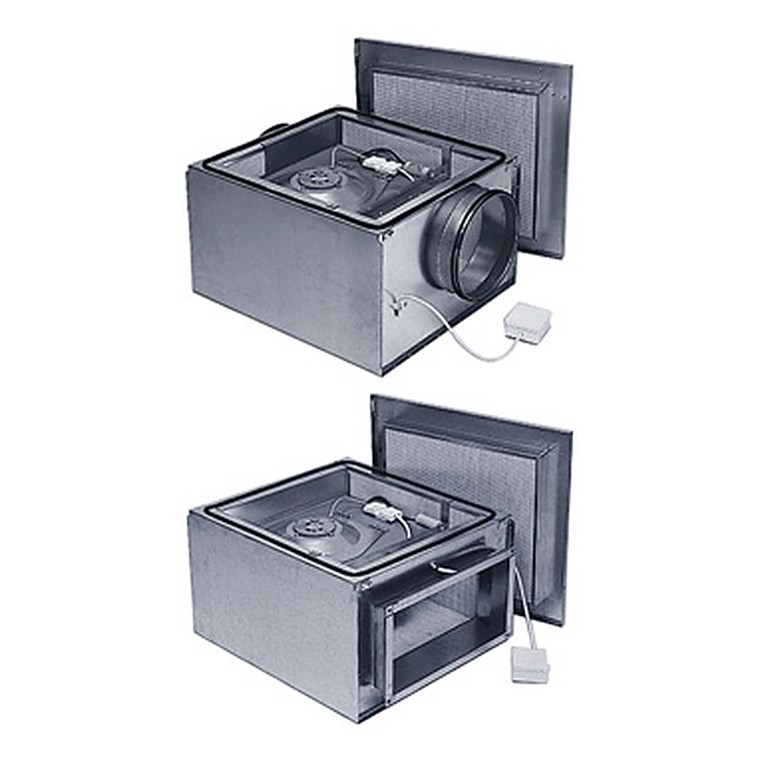

Вентилятор помещён в корпус с двойными стенками и слоем звукопоглощающей минеральной ваты. Оболочка гасит шум, излучаемый корпусом и двигателем, поэтому агрегат можно ставить рядом с обслуживаемым помещением без отдельной шумоизолированной камеры.

Что это даёт

Тихая работаИзоляция снижает шум, излучаемый в помещение, — установка возможна над подшивным потолком офиса.

КомпактностьНе нужны отдельная венткамера и дополнительные шумоглушители на коротком тракте.

Готовый агрегатКолесо, двигатель, изоляция и присоединения собраны и испытаны на заводе.

Доступ к узламСъёмная панель открывает доступ к колесу и двигателю без демонтажа корпуса.

Экономия на монтажеКрепление на резиновых виброопорах — не требуется массивное основание.

Где применяется

Офисы и переговорные, гостиницы, медицинские и учебные учреждения, рестораны, жилые дома — везде, где вентилятор стоит рядом с помещением и нормируется уровень шума.

Как подобрать

Выберите типоразмер по расходу и давлению, затем сверьте уровень звукового давления на расстоянии 3 м с нормой для помещения. Если запас по шуму мал, добавьте шумоглушитель на нагнетании.

Технические характеристики

IRE 125

Тип вентилятора	IRE	125 A1	125 B1	125 C1
Напряжение	В/Гц	230/50	230/50	230/50
Ток	А	0,27	0,42	0,53
Ном. мощность	Вт	61	99	122
Частота вращения	об/мин	1130	1650	1850
Вес	кг	12	12	12
Схема эл. подкл.	№	2	1	1

IRE 160

Тип вентилятора	IRE	160 B1	160 C1	160 D1
Напряжение	В/Гц	230/50	230/50	230/50
Ток	А	0,46	0,55	0,53
Ном. мощность	Вт	105	127	157
Частота вращения	об/мин	1650	1850	2200
Вес	кг	13	13	13
Схема эл. подкл.	№	1	1	1

IRE 200

Тип вентилятора	IRE	200 B1	200 D1
Напряжение	В/Гц	230/50	230/50
Ток	А	0,55	0,69
Ном. мощность	Вт	124	157
Частота вращения	об/мин	2540	2600
Вес	кг	22	22
Схема эл. подкл.	№	1	1

IRE 200 | IRE 250

Тип вентилятора	IRE	200 C1	250 C1
Напряжение	В/Гц	230/50	230/50
Ток	А	0,55	1,13
Ном. мощность	Вт	188	256
Частота вращения	об/мин	1800	2120
Вес	кг	14	18
Схема эл. подкл.	№	1	1

IRE 40x20 | IRE 250

Тип вентилятора	IRE	40x20 B1	40x20 D1	40x20 A1	40x20 E1
Тип вентилятора	IRE	250 B1	250 D1	250 A1	250 E1
Напряжение	В/Гц	230/50	230/50	230/50	230/50
Ток	А	0,63	1,72	0,67	0,89
Ном. мощность	Вт	138	378	154	201
Частота вращения	об/мин	900	1300	2540	2420
Вес	кг	25/23,5	25,5/22,5	22,5/20,5	22,0/19,0
Схема эл. подкл.	№	5	5	1	1

IRE 50x25 | IRE 315

Тип вентилятора	IRE	50x25 A1	50x25 B1	50x25 C1
Тип вентилятора	IRE	-	315 B1	315 C1
Напряжение	В/Гц	230/50	230/50	230/50
Ток	А	1,1	3,0	1,7
Ном. мощность	Вт	240	620	390
Частота вращения	об/мин	880	1330	1450
Вес	кг	38	40	30
Схема эл. подкл.	№	5	5	21

IRE 355 IRE 50x30 | IRE 400

Тип вентилятора	IRE	50x30 C1	50x30 D1	50x30 F1
Тип вентилятора	IRE	355 C1	-	400 F1
Напряжение	В/Гц	230/50	230/50	230/50
Ток	А	2,3	2,1	4,7
Ном. мощность	Вт	540	470	1000
Частота вращения	об/мин	1850	810	1200
Вес	кг	31	50	50
Схема эл. подкл.	№	21	5	5

IRE 60x35 | IRE 500

Модель	IRE	60x35 A3	60x35 B1	60x35 C3	60x35 D1	60x35 E3	60x35 F3
Модель	IRE	500 A3	-	500 C3	500 D1	500 E3	500 F3
Напряжение	В/Гц	400/50	230/50	400/50	230/50	400/50	400/50
Ток	А	2	3,3	2,6	8	4	5,8
Ном. мощность	Вт	540	740	1300	1780	1880	3400
Частота вращения	об/мин	690	850	800	1280	1380	1390
Вес	кг	75	66	74	71	71	85
Схема эл. подкл.	№	4	5	4	5	4	4

IRE 80x50 | IRE 630

Модель	IRE	80x50 A3	80x50 B3	80x50 C3	80x50 D3	80x50 E3
Модель	IRE	630 A3	630 B3	630 C3	630 D3	630 E3
Напряжение	В/Гц	400/50	400/50	400/50	400/50	400/50
Ток	А	2,8	4,8	4,7	7	8,9
Ном. мощность	Вт	1200	1480	2540	4000	3210
Частота вращения	об/мин	660	680	890	870	1390
Вес	кг	86	105	94	105	96
Схема эл. подкл.	№	4	4	4	4	4

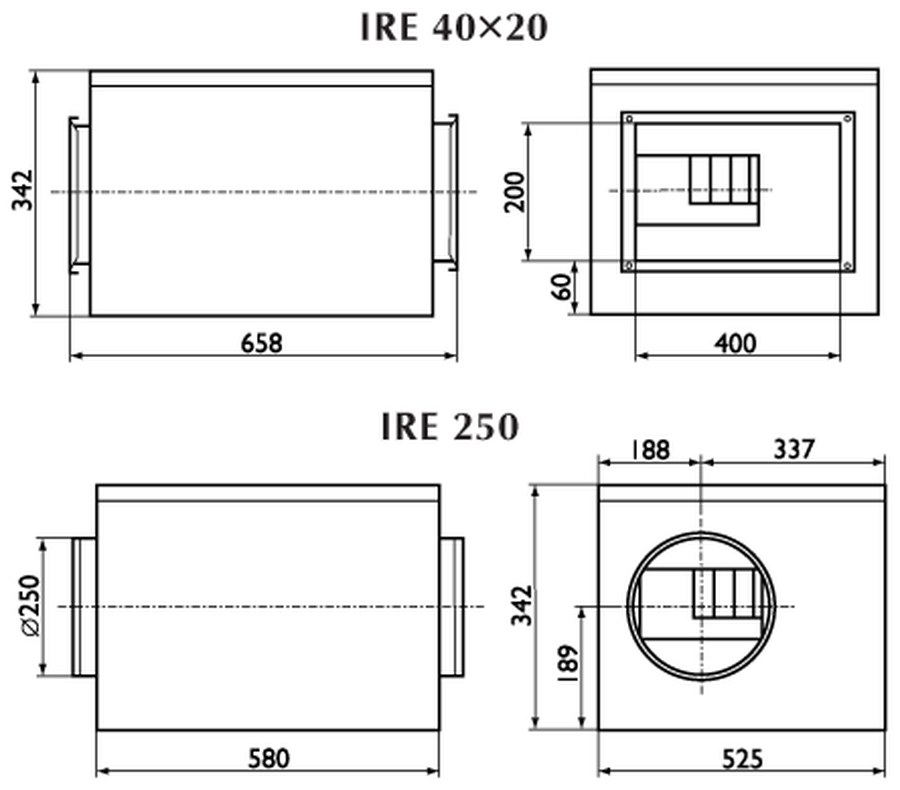

Чертёж и присоединительные размеры

Шумовые характеристики

IRE 125

Модель		LpA дБ(A)	LwA tot	LwA
Модель		LpA дБ(A)	LwA tot	63	125	250	500	1000	2000	4000	8000
IRE 125 A1	К входу	46	53	36	51	48	43	38	33	29	17
	К выходу	54	61	48	53	54	55	56	50	43	30
	К окружению	28	35	26	28	28	27	27	25	26	27
IRE 125 B1	К входу	52	59	42	56	55	51	44	40	37	27
	К выходу	61	68	55	60	61	64	62	60	53	43
	К окружению	35	42	34	34	39	34	32	28	27	28
IRE 125 C1	К входу	55	62	43	59	57	54	46	44	40	30
	К выходу	63	70	56	62	63	65	64	62	55	46
	К окружению	37	44	28	35	42	36	33	29	28	28

LwAtot — общий уровень шума (дБ);
LwA — уровень шума в октавном диапазоне (дБ);
LpA — уровень звукового давления (дБ) от вентилятора, работающего при максимальной нагрузке в помещении с нормальным звукопоглощением и эквивалентной зоной поглощения 20 м2 на расстоянии 3,0 м.

IRE 160

Модель		LpA дБ(A)	LwA tot	LwA
Модель		LpA дБ(A)	LwA tot	63	125	250	500	1000	2000	4000	8000
IRE 160 B1	К входу	54	61	44	59	56	50	44	39	35	26
	К выходу	61	68	56	61	61	62	61	58	53	44
	К окружению	36	43	29	40	39	34	32	28	27	27
IRE 160 C1	К входу	55	62	46	60	57	53	46	42	38	29
	К выходу	64	71	58	63	64	65	63	62	56	47
	К окружению	37	44	29	37	41	36	34	30	28	28
IRE 160 D1	К входу	58	65	47	63	61	57	50	48	45	37
	К выходу	65	72	59	64	65	67	65	64	57	51
	К окружению	39	46	33	40	42	41	36	34	30	28

LwAtot — общий уровень шума (дБ);
LwA — уровень шума в октавном диапазоне (дБ);
LpA — уровень звукового давления (дБ) от вентилятора, работающего при максимальной нагрузке в помещении с нормальным звукопоглощением и эквивалентной зоной поглощения 20 м2 на расстоянии 3,0 м.

IRE 200

Модель		LpA дБ(A)	LwA tot	LwA
Модель		LpA дБ(A)	LwA tot	63	125	250	500	1000	2000	4000	8000
IRE 200 B1	К входу	54	61	46	52	57	57	51	45	38	27
	К выходу	66	73	56	60	65	70	67	64	57	44
	К окружению	42	49	37	36	44	46	37	37	38	40
IRE 200 D1	К входу	55	62	46	54	59	57	51	45	42	33
	К выходу	67	74	55	63	67	71	68	65	58	47
	К окружению	42	49	40	38	44	47	38	36	30	27

LwAtot — общий уровень шума (дБ);
LwA — уровень шума в октавном диапазоне (дБ);
LpA — уровень звукового давления (дБ) от вентилятора, работающего при максимальной нагрузке в помещении с нормальным звукопоглощением и эквивалентной зоной поглощения 20 м2 на расстоянии 3,0 м.

IRE 200 | IRE 250

Модель		LpA дБ(A)	LwA tot	LwA
Модель		LpA дБ(A)	LwA tot	63	125	250	500	1000	2000	4000	8000
IRE 200 C1	К входу	56	63	51	58	58	58	53	54	50	39
	К выходу	64	71	57	62	62	63	66	66	60	52
	К окружению	41	45	36	42	39	40	34	32	30	27
IRE 250 C1	К входу	56	63	53	59	58	55	50	47	46	44
	К выходу	63	70	58	61	60	63	62	63	61	58
	К окружению	43	47	41	38	45	39	34	36	35	36

LwAtot — общий уровень шума (дБ);
LwA — уровень шума в октавном диапазоне (дБ);
LpA — уровень звукового давления (дБ) от вентилятора, работающего при максимальной нагрузке в помещении с нормальным звукопоглощением и эквивалентной зоной поглощения 20 м2 на расстоянии 3,0 м.

IRE 40x20 | IRE 250

Модель			LpA дБ(A)	LwA tot	LwA
Прямоугольный	Круглый		LpA дБ(A)	LwA tot	63	125	250	500	1000	2000	4000	8000
IRE 40x20 B1	IRE 250 B1	К входу	50	57	50	55	50	45	40	38	32	24
		К выходу	58	65	54	55	57	61	59	54	51	40
		К окружению	37	44	31	39	37	32	31	33	35	39
IRE 40x20 D1	IRE 250 D1	К входу	56	63	55	59	59	52	48	47	42	34
		К выходу	66	73	59	60	64	68	68	64	62	53
		К окружению	45	52	43	48	48	42	38	36	37	39
IRE 40x20 A1	IRE 250 A1	К входу	53	60	47	54	54	57	50	46	44	37
		К выходу	66	73	51	59	62	71	67	63	58	49
		К окружению	43	50	37	39	44	46	39	39	38	40
IRE 40x20 E1	IRE 250 E1	К входу	55	62	48	55	60	56	50	45	43	36
		К выходу	67	74	52	61	67	71	67	63	58	48
		К окружению	44	51	36	41	48	44	36	40	37	39

LwAtot — общий уровень шума (дБ);
LwA — уровень шума в октавном диапазоне (дБ);
LpA — уровень звукового давления (дБ) от вентилятора, работающего при максимальной нагрузке в помещении с нормальным звукопоглощением и эквивалентной зоной поглощения 20 м2 на расстоянии 3,0 м.

IRE 50x25 | IRE 315

Модель			LpA дБ(A)	LwA tot	LwA
Прямоугольный	Круглый		LpA дБ(A)	LwA tot	63	125	250	500	1000	2000	4000	8000
IRE 50x25 A1	-	К входу	54	61	53	56	57	48	49	46	45	39
		К выходу	62	69	56	59	62	63	62	62	61	52
		К окружению	39	46	32	42	39	38	38	32	35	37
IRE 50x25 B1	IRE 315 B1	К входу	64	71	60	67	66	58	55	59	59	54
		К выходу	72	79	65	67	69	72	72	72	73	66
		К окружению	45	52	42	46	48	46	40	38	37	37
IRE 50x25 C1	IRE 315 C1	К входу	56	63	46	56	55	54	54	55	52	44
		К выходу	65	72	51	58	59	61	65	69	64	57
		К окружению	37	44	29	36	37	41	35	31	39	36

LwAtot — общий уровень шума (дБ);
LwA — уровень шума в октавном диапазоне (дБ);
LpA — уровень звукового давления (дБ) от вентилятора, работающего при максимальной нагрузке в помещении с нормальным звукопоглощением и эквивалентной зоной поглощения 20 м2 на расстоянии 3,0 м.

IRE 355 IRE 50x30 | IRE 400

Модель			LpA дБ(A)	LwA tot	LwA
Прямоугольный	Круглый		LpA дБ(A)	LwA tot	63	125	250	500	1000	2000	4000	8000
IRE 50x30 C1	IRE 355 C1	К входу	60	67	54	61	61	57	55	58	54	48
		К выходу	69	76	59	64	63	65	69	73	68	60
		К окружению	39	46	32	37	38	42	39	34	33	27
IRE 50x30 D1	-	К входу	55	62	54	57	56	53	52	50	47	37
		К выходу	64	71	62	65	63	65	65	60	60	49
		К окружению	39	46	42	36	40	40	39	35	36	37
IRE 50x30 F1	IRE 400 F1	К входу	61	68	58	63	65	58	57	56	53	45
		К выходу	71	78	67	67	69	71	74	69	68	60
		К окружению	46	53	46	46	49	45	45	43	43	41

LwAtot — общий уровень шума (дБ);
LwA — уровень шума в октавном диапазоне (дБ);
LpA — уровень звукового давления (дБ) от вентилятора, работающего при максимальной нагрузке в помещении с нормальным звукопоглощением и эквивалентной зоной поглощения 20 м2 на расстоянии 3,0 м.

Положение на трансформаторе/кривой	5	4	3	2	1
1 фаза, В	230	170	140	110	80

IRE 60x35 | IRE 500

Модель			LpA дБ(A)	LwA tot	LwA
Прямоугольный	Круглый		LpA дБ(A)	LwA tot	63	125	250	500	1000	2000	4000	8000
IRE 60x35 A3	IRE 500 A3	К входу	55	62	55	57	56	53	52	53	50	38
		К выходу	66	73	58	59	63	68	68	67	65	51
		К окружению	42	49	42	36	44	46	41	39	39	37
IRE 60x35 B1	-	К входу	56	63	54	57	59	54	54	53	51	40
		К выходу	67	74	57	59	64	68	69	68	66	54
		К окружению	43	50	42	38	46	45	41	41	40	37
IRE 60x35 C3	IRE 500 C3	К входу	62	69	59	62	59	59	62	61	62	55
		К выходу	73	80	59	64	66	70	75	74	74	67
		К окружению	44	51	43	41	44	45	46	39	38	38
IRE 60x35 D1	IRE 500 D1	К входу	66	73	64	67	69	62	65	65	61	53
		К выходу	79	86	67	72	75	77	82	81	78	68
		К окружению	52	59	53	48	54	53	52	52	50	43
IRE 60x35 E3	IRE 500 E3	К входу	66	73	64	68	65	64	66	66	63	55
		К выходу	80	87	67	72	75	78	83	81	78	68
		К окружению	52	59	53	47	52	52	53	53	51	45
IRE 60x35 F3	IRE 500 F3	К входу	70	77	67	72	68	64	69	71	67	59
		К выходу	81	88	67	73	75	78	85	82	79	69
		К окружению	55	62	55	51	56	54	55	56	55	49

LwAtot — общий уровень шума (дБ);
LwA — уровень шума в октавном диапазоне (дБ);
LpA — уровень звукового давления (дБ) от вентилятора, работающего при максимальной нагрузке в помещении с нормальным звукопоглощением и эквивалентной зоной поглощения 20 м2 на расстоянии 3,0 м.

Положение на трансформаторе/кривой	5	4	3	2	1
1 фаза, В	230	170	140	110	80
3 фазы, В	400	240	185	145	95

IRE 80x50 | IRE 630

Модель			LpA дБ(A)	LwA tot	LwA
Прямоугольный	Круглый		LpA дБ(A)	LwA tot	63	125	250	500	1000	2000	4000	8000
IRE 80x50 A3	IRE 630 A3	К входу	57	64	56	58	55	53	57	56	53	41
		К выходу	72	79	66	67	69	73	73	73	69	57
		К окружению	45	52	44	43	47	48	41	43	39	37
IRE 80x50 B3	IRE 630 B3	К входу	60	67	59	62	58	56	61	60	57	46
		К выходу	72	79	65	66	68	73	74	74	69	58
		К окружению	48	55	46	44	49	52	46	48	43	38
IRE 80x50 C3	IRE 630 C3	К входу	61	68	60	63	57	56	61	61	57	47
		К выходу	72	79	63	66	67	72	74	74	70	58
		К окружению	45	52	46	45	46	47	43	45	42	39
IRE 80x50 D3	IRE 630 D3	К входу	64	71	64	66	61	59	65	62	60	50
		К выходу	76	83	66	70	70	76	79	79	73	63
		К окружению	51	58	52	48	53	54	49	50	46	43
IRE 80x50 E3	IRE 630 E3	К входу	71	78	67	72	67	63	73	73	68	60
		К выходу	85	92	73	77	78	82	88	87	82	72
		К окружению	56	63	57	54	57	56	56	58	53	48

LwAtot — общий уровень шума (дБ);
LwA — уровень шума в октавном диапазоне (дБ);
LpA — уровень звукового давления (дБ) от вентилятора, работающего при максимальной нагрузке в помещении с нормальным звукопоглощением и эквивалентной зоной поглощения 20 м2 на расстоянии 3,0 м.

Положение на трансформаторе/кривой	5	4	3	2	1
3 фазы, В	400	240	185	145	95

Монтаж и схемы подключения

Все вентиляторы поставляются полностью в собранном виде, готовые к подключению.

Электрическое подключение и монтаж должны выполняться только квалифицированным персоналом в соответствии с инструкцией по монтажу.

Электрические параметры должны соответствовать спецификации на табличке вентилятора.

Вся электропроводка и соединения должны быть выполнены в соответствии c правилами техники безопасности.

Электрическое подключение должно выполняться в соответствии со схемой подключения, приведённой на клеммной коробке, согласно маркировке клемм.

Вентиляторы должны быть заземлены.

Вентиляторы с внешними выводами термоконтактов всегда должны подключаться к устройству защиты двигателя.

Вентилятор должен быть установлен в соответствии с направлением потока воздуха (см. стрелку на вентиляторе).

Вентиляторы должны быть смонтированы таким образом, чтобы имелся доступ для безопасного обслуживания.

Вентиляторы не должны эксплуатироваться во взрывоопасных помещениях, недопустимо соединение с дымоходами.

Вентиляторы не допускается использовать для перемещения взрывчатых газов, пыли, сажи, муки и т.п.

Вентиляторы предназначены для непрерывной работы. Не рекомендуется производить частое включение и выключение вентиляторов.

Единственное требуемое обслуживание – очистка. Рекомендуется производить осмотр и очистку вентилятора каждые шесть месяцев непрерывной эксплуатации для предотвращения дисбаланса или преждевременного выхода из строя.

Перед обслуживанием убедитесь, что Прекращена подача напряжения.

Таблицы, чертежи и графики — из каталога производителя (arktika.ru); проверьте актуальную версию перед заказом.

Важно знать

Виброизолирующие вставки на входе и выходе обязательны: без них шум передаётся по воздуховоду.

Не закрывайте корпус посторонними материалами — двигатель охлаждается воздухом внутри корпуса.

Минеральная вата обшита стеклотканью; при чистке не повреждайте её острым инструментом.

Подберём и рассчитаем. Пришлите расход воздуха, давление и условия работы — инженеры ВЕНТАР-С проверят рабочую точку, подготовят спецификацию и подскажут аналог, если нужного исполнения нет в наличии.

Нужен расчёт по спецификации?

Пришлите список позиций — оперативно посчитаем и предложим лучшие условия, включая нестандартные размеры.

Отправить спецификацию

✓ Товар добавлен в корзину

Запросить цену
