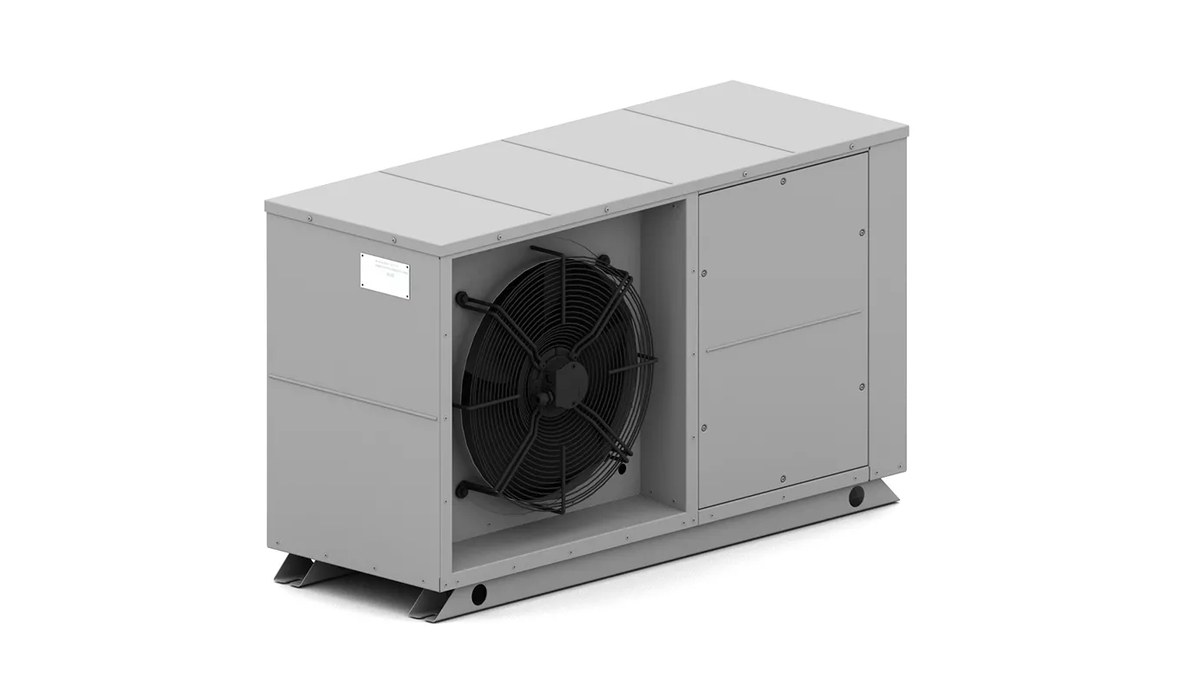

Компрессорно-конденсаторные блоки с реверсивным холодильным контуром МАКК-Т 310

Компрессорно-конденсаторный блок МАКК-Т 310 с реверсивным холодильным контуром работает и на охлаждение, и на обогрев. Функция теплового насоса делает его энергоэффективным решением для отопления объектов, особенно в межсезонье.

Технические характеристики

Конструкция

Агрегат построен на спиральных компрессорах и одном холодильном контуре с хладагентом R410A. Реверсивная схема с четырёхходовым переключением направления потока хладагента позволяет менять роли теплообменников и переводить блок из режима охлаждения в режим нагрева.

Блок оснащён встроенной системой управления, которая ведёт контур в обоих режимах и обслуживает защиты. Стандартно агрегаты МАКК-Т предлагаются со встроенным монтажным комплектом, что сокращает объём работ по обвязке при подключении к внутреннему блоку или к воздухообрабатывающему агрегату.

Принцип работы

В режиме охлаждения блок отводит тепло от испарителя потребителя в наружный воздух. При переключении контура наружный теплообменник работает испарителем, забирая тепло из воздуха, а внутренний — конденсатором, отдавая его в систему, за счёт чего и обеспечивается обогрев.

Исполнения и обозначения

Как подобрать

• Холодопроизводительность подбирают в диапазоне 6…21 кВт по нагрузке объекта
• Теплопроизводительность 7…25 кВт сверяют с потребностью в режиме обогрева
• Учитывают расчётные температуры наружного воздуха для обоих режимов
• Проверяют совместимость с испарителем потребителя по хладагенту R410A
• Согласуют схему подключения к встроенной системе управления

Монтаж и обслуживание

• Блок устанавливают на наружной площадке с обеспечением свободного обтекания воздухом
• Основание должно быть ровным и рассчитанным на вес агрегата, применяют виброопоры
• Фреоновые линии выполняют по проекту, с соблюдением длин, уклонов и опор
• Электропитание и линии управления подключают к встроенной системе управления
• При обслуживании очищают теплообменник и проверяют параметры контура

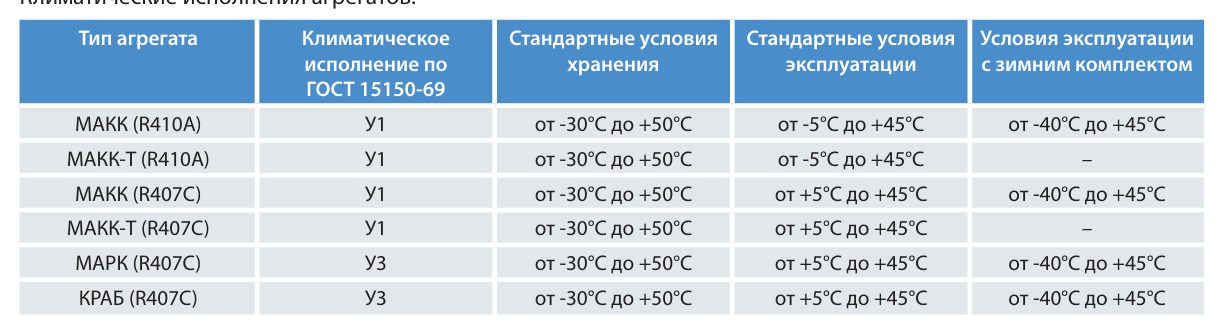

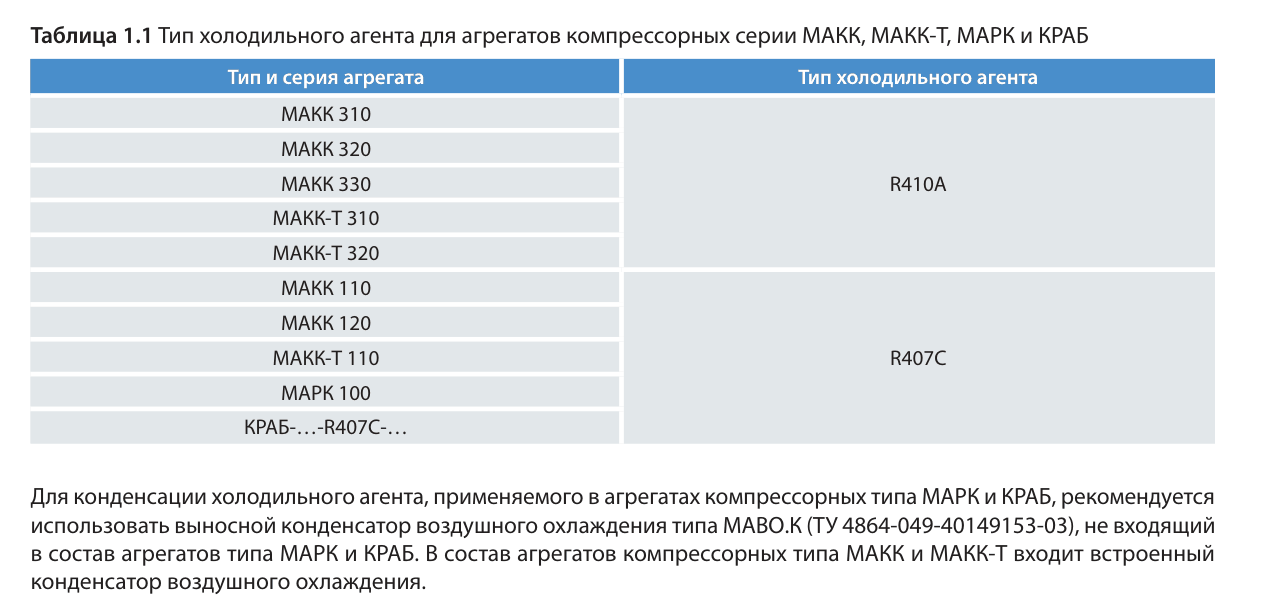

Чертежи и таблицы

Нажмите на изображение, чтобы открыть в полном размере. Данные приведены из каталога завода.

Документы и поставка

• Технический лист из каталога завода — скачать PDF.
• Паспорт и руководство по эксплуатации — скачать PDF.
• Сертификаты соответствия и декларации ЕАЭС (1 документ) — высылаем на объект по запросу.
• BIM-модели Revit (RFA) для проектирования — передаём по запросу.
• Изготовление под заказ, специальные требования согласовываются по бланк-заказу.
• Отгрузка по всей России, документы для проекта высылаем по запросу.
