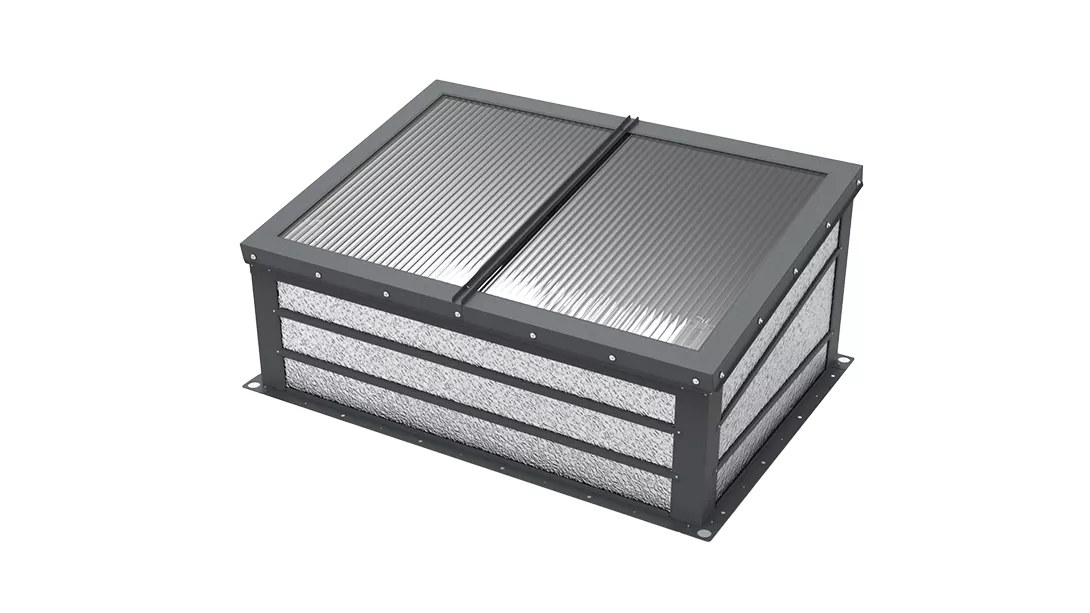

Люк дымовой ДЫМОЗОР-100

Люк дымовой ДЫМОЗОР-100 устанавливается на плоскую кровлю или кровлю с уклоном до 14 градусов и работает в системах противодымной вентиляции с естественным побуждением тяги. Одностворчатая крышка раскрывается и выпускает продукты горения наружу.

Технические характеристики

Конструкция

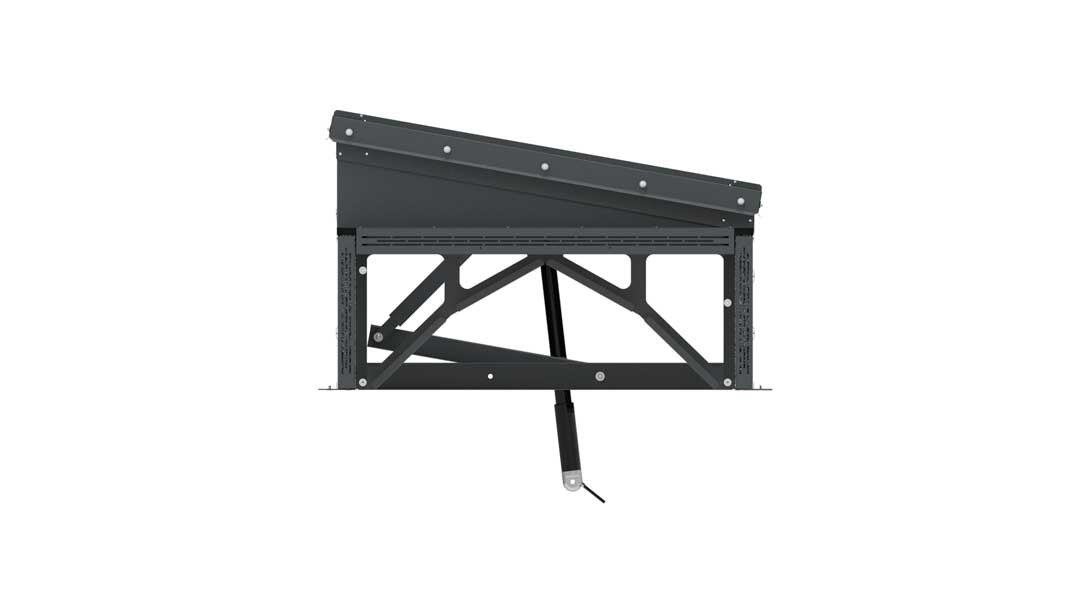

Корпус прямой, высотой 500 мм, с углом ската 10 градусов, изготовлен из оцинкованной стали. В нижней части выполнен опорный фланец для крепления к кровельной конструкции, стенки утеплены фольгированной минеральной ватой толщиной 50 мм. Установлен нагревательный кабель, защищающий крышку от примерзания.

Крышка одностворчатая поворотная, выпускается в трёх типах и состоит из стальной несущей рамы из холоднокатаного листового проката и заполнения; к корпусу она крепится многоосевыми петлями. В варианте с прозрачным заполнением люк даёт дополнительное естественное освещение. Исполнения М/МЛ/МП снабжены элементами для присоединения люков и фонарей.

Принцип работы

В дежурном режиме створка закрыта, и люк работает как утеплённый участок кровли. При пожаре створка раскрывается, и продукты горения уходят вверх под действием разности плотностей нагретого и наружного воздуха — тяга создаётся без вентилятора. Вне режима дымоудаления тот же люк применяют для проветривания помещения.

Исполнения и обозначения

Как подобрать

• Требуемая площадь проходного сечения по расчёту дымоудаления для защищаемого помещения
• Уклон кровли — изделие рассчитано на плоскую кровлю и уклон до 14 градусов
• Размер проёма в кровельной конструкции и шаг несущих элементов
• Тип крышки и заполнения, в том числе прозрачный вариант для естественного освещения
• Необходимость исполнений М/МЛ/МП для блокировки с люками и фонарями

Монтаж и обслуживание

• Крепление к кровельной конструкции через опорный фланец в нижней части корпуса
• Примыкание кровельного ковра выводится на корпус выше уровня кровли и герметизируется
• Нагревательный кабель подключают отдельной линией и проверяют до наступления холодов
• Над крышкой резервируется свободное пространство, ничто не должно мешать её раскрытию
• Не реже одного раза в сезон выполняют контрольное раскрытие створки и осмотр петель и уплотнений

Чертежи и таблицы

Нажмите на изображение, чтобы открыть в полном размере. Данные приведены из каталога завода.

Документы и поставка

• Технический лист из каталога завода — скачать PDF.
• Паспорт и руководство по эксплуатации — скачать PDF.
• Сертификаты соответствия и декларации ЕАЭС (2 документа) — высылаем на объект по запросу.
• BIM-модели Revit (RFA) для проектирования — передаём по запросу.
• Изготовление под заказ, специальные требования согласовываются по бланк-заказу.
• Отгрузка по всей России, документы для проекта высылаем по запросу.
