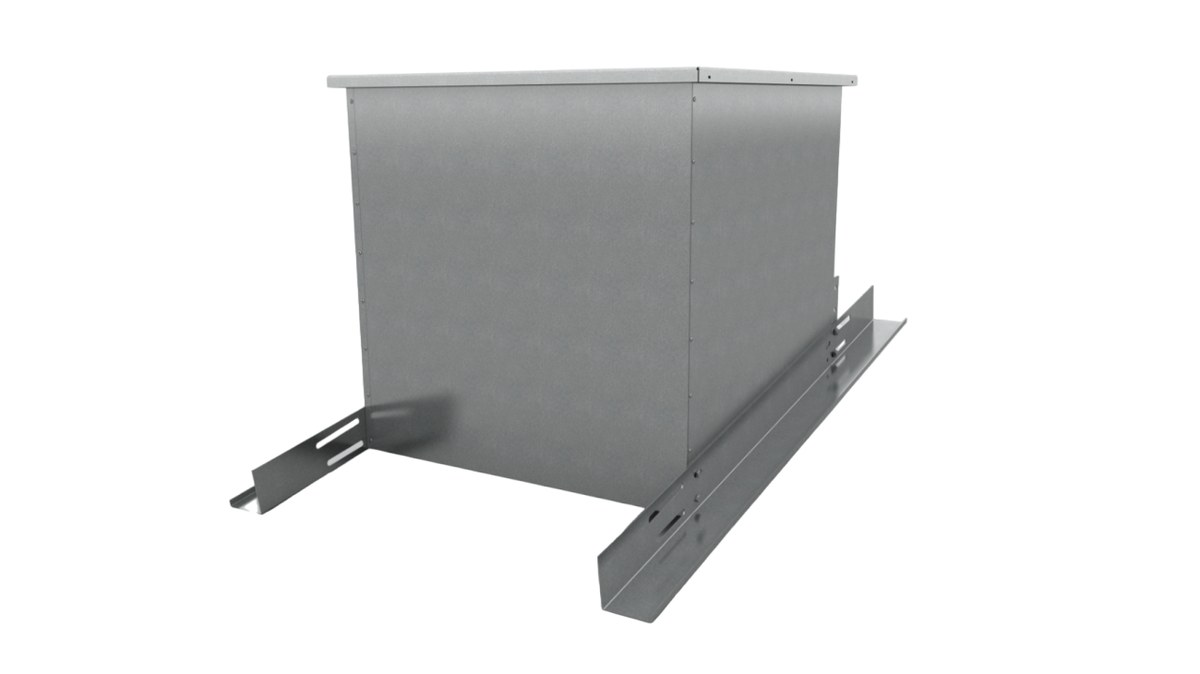

Стакан монтажный СТАМ-212
⚙️ Подбор и заказ
Характеристики
Описание
Монтажный стакан СТАМ-212 — утеплённый опорный узел с встроенным клапаном на вытяжку для наклонной кровли. Предназначен для установки вытяжных крышных вентиляторов КРОС, КРОВ, УКРОС, УКРОВ и ОСА-Е.
Технические характеристики
Конструкция
Корпус представляет собой коробчатую конструкцию: стальная сварная рама воспринимает опорную нагрузку, внутри неё закреплён воздуховод квадратного сечения из оцинкованной (исполнение Н) или нержавеющей (исполнение К1) стали. В раму встроен клапан, работающий на вытяжку.
Боковые стороны рамы полностью закрыты панелями из оцинкованной стали, между рамой и воздуховодом проложена теплостойкая термоизоляция. Снаружи рама имеет опорную поверхность для крепления на несущей части кровли; к вентиляционному каналу стакан присоединяется по монтажному фланцу.
Принцип работы
Клапан в составе стакана перекрывает вытяжной тракт при остановленном вентиляторе и препятствует обратному перетоку наружного воздуха в помещение. Сам стакан поднимает вентилятор над кровельным пирогом, несёт его вес и формирует утеплённый переход от шахты к агрегату.
Исполнения и обозначения
Выпускается в общепромышленном (Н) и коррозионностойком (К1) исполнении. При заказе уточняются типоразмер, уклон кровли, модель вентилятора и тип привода клапана.
Как подобрать
- Типоразмер выбирают по присоединительным размерам вытяжного вентилятора
- Учитывают, что модель рассчитана на наклонную кровлю
- Определяются с исполнением корпуса — Н или К1 — по характеру перемещаемой среды
- Проверяют допустимую температуру среды: режим Т80
- Согласуют способ управления клапаном с автоматикой вентиляционной системы
Монтаж и обслуживание
- Стакан крепят к несущему основанию кровли по опорной поверхности рамы
- Присоединение к каналу выполняют фланцевым соединением на болтах с уплотнением
- Кабель привода клапана прокладывают и подключают до установки вентилятора
- После монтажа проверяют полный ход створок клапана и плотность их закрытия
- При периодических осмотрах контролируют работу привода и состояние уплотнений

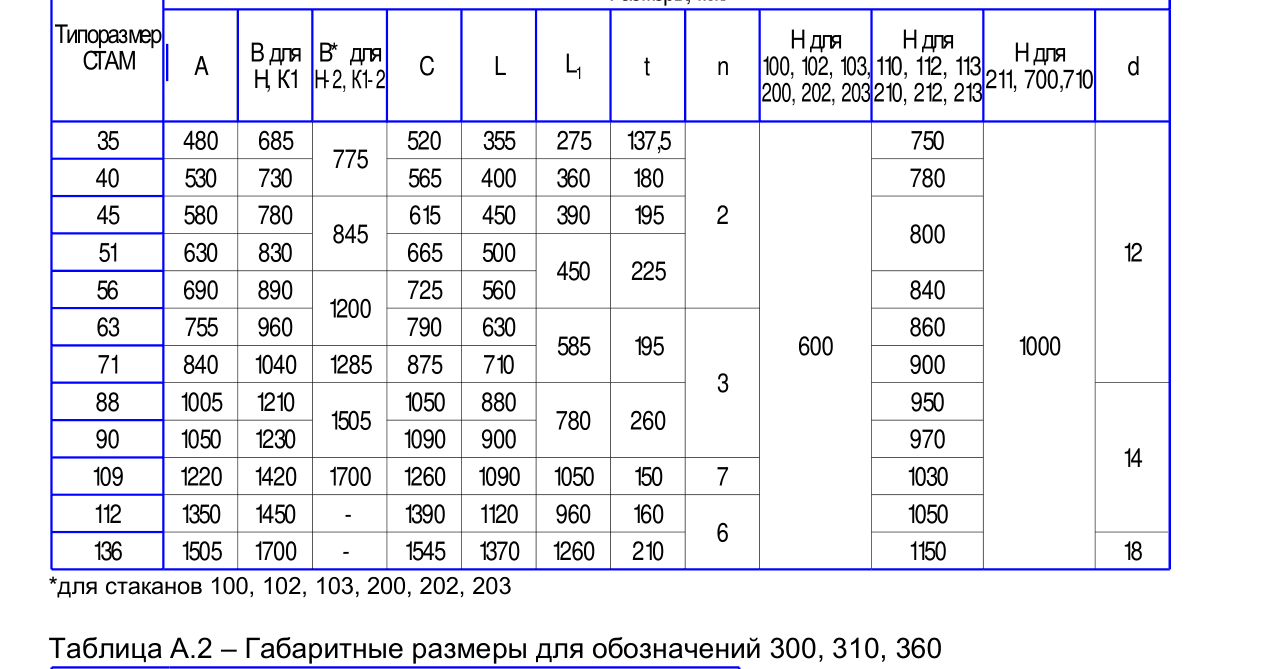

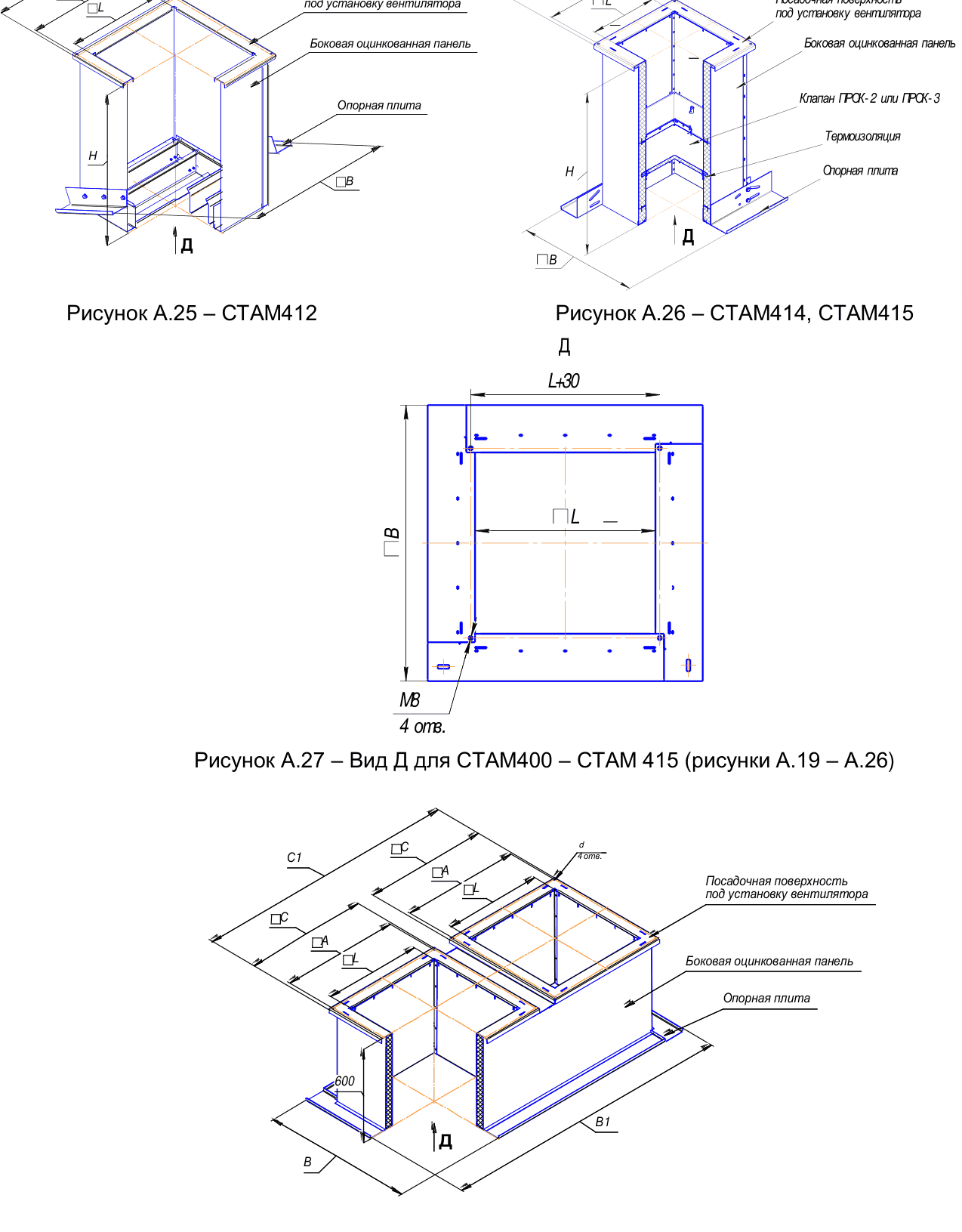

Чертежи и таблицы
Нажмите на изображение, чтобы открыть в полном размере. Данные приведены из каталога завода.
Документы и поставка
- Технический лист из каталога завода — скачать PDF.
- Паспорт и руководство по эксплуатации — скачать PDF.
- BIM-модели Revit (RFA) для проектирования — передаём по запросу.
- Изготовление под заказ, специальные требования согласовываются по бланк-заказу.
- Отгрузка по всей России, документы для проекта высылаем по запросу.
