Канальные вентиляторы в изолированном корпусе RKBI

✓ Всегда в наличии / под заказ Доставка по всей России

Каталог Östberg 2018: канальные в изолированном корпусе (PDF)Скачать ↓

Отгрузка со склада и под заказсрок подтвердит менеджерГарантия 12 месяцевофициальная, от производителяДокументыпаспорт, сертификаты

Вентилятор Ostberg (Арктика). 12 типоразмеров в серии. Характеристики производителя, чертежи и документация — в карточке. Подбор и расчёт бесплатно.

Вентилятор. Создаёт расход и напор воздуха в системе; подбирается по производительности и давлению.

Подбор по параметрам, техническая документация и расчёт под задачу — по запросу.

⚙️ Подбор и заказ

Типоразмер / размер (если требуется) Комментарий к позиции Прикрепить файлы — чертёж, спецификация, фото (можно несколько)

Количество, шт

Оплата и доставка Отсрочка платежа

Конфигурация попадёт в корзину — там можно добавить ещё позиции и отправить весь заказ одним письмом. Цену и срок изготовления подтвердит менеджер в течение 1 часа в рабочее время.

Подробно

Описание

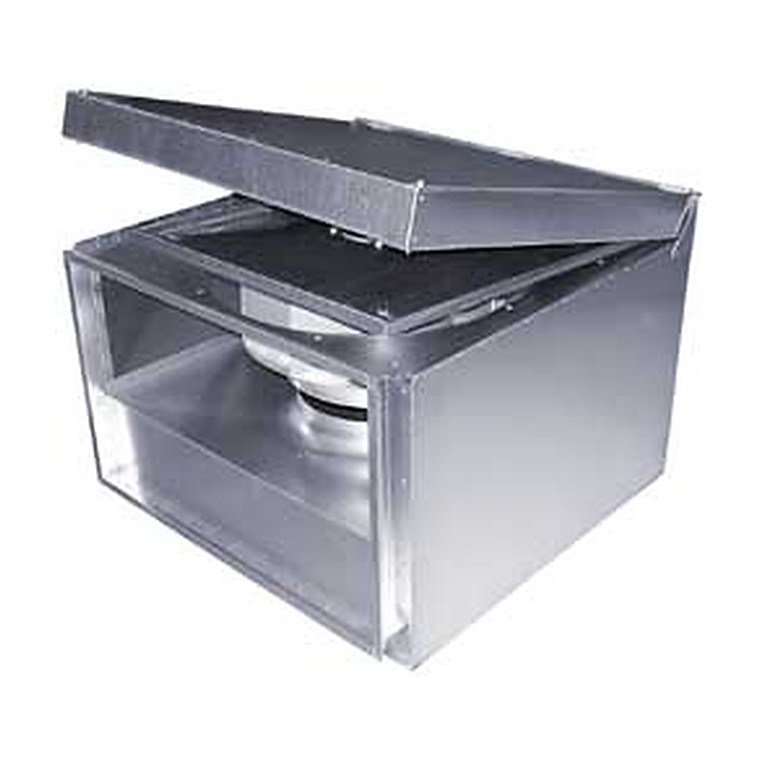

Канальные вентиляторы в изолированном корпусе RKBI оснащены асинхронным двигателем с внешним ротором и рабочим колесом с загнутыми назад лопатками. Двигатель и рабочее колесо вентилятора расположены на откидывающейся пластине, что делает доступ к ним лёгким, быстрым и удобным. Корпус вентилятора изготавливается из оцинкованной стали. Вентиляторы имеют внутренний 50 мм слой изоляции из минеральной ваты, что обеспечивает низкие шумовые характеристики. Вентиляторы RKBI предназначены для соединения с воздуховодами прямоугольного сечения. Степень защиты электродвигателя IP 44, клеммной коробки – IP 54.

ПроизводительOstberg (поставка «Арктика»)

Типоразмеров16

Напряжение230 / 400 В

Мощность298–2455 Вт

Ток1,04–7,75 А

Вес31–132 кг

Данные производителяобновлено 26.04.2016

Конструкция и работа

Вентилятор помещён в корпус с двойными стенками и слоем звукопоглощающей минеральной ваты. Оболочка гасит шум, излучаемый корпусом и двигателем, поэтому агрегат можно ставить рядом с обслуживаемым помещением без отдельной шумоизолированной камеры.

Установка. Вентиляторы могут быть установлены в любом положении.
Регулирование скорости. Регулирование скорости вентиляторов осуществляется в диапазоне от 0 до 100% с помощью электронного или 5-ступенчатого регулятора скорости. К одному регулятору скорости можно подключить несколько вентиляторов при условии, что общий рабочий ток вентиляторов не превышает номинальный ток регулятора скорости.
Защита двигателя. Все двигатели защищены термоконтактами. Однофазные вентиляторы имеют встроенный термоконтакт с автоматическим перезапуском. Трёхфазные вентиляторы имеют вынесенные термоконтакты (ТК), которые должны подключаться к соответствующим клеммам регулятора скорости или модуля управления.
Аксессуары. Регуляторы скорости, модули управления, канальные нагреватели и охладители, шумоглушители, воздушные и обратные клапаны, воздушные фильтры, воздухораспределительные и регулирующие устройства и т.д.
Обслуживание. Единственное требуемое обслуживание – очистка. Рекомендуется производить осмотр и очистку вентилятора каждые шесть месяцев непрерывной эксплуатации для предотвращения дисбаланса или преждевременного выхода из строя. Перед обслуживанием убедитесь, что При очистке вентилятора

Что это даёт

Тихая работаИзоляция снижает шум, излучаемый в помещение, — установка возможна над подшивным потолком офиса.

КомпактностьНе нужны отдельная венткамера и дополнительные шумоглушители на коротком тракте.

Готовый агрегатКолесо, двигатель, изоляция и присоединения собраны и испытаны на заводе.

Доступ к узламСъёмная панель открывает доступ к колесу и двигателю без демонтажа корпуса.

Экономия на монтажеКрепление на резиновых виброопорах — не требуется массивное основание.

Где применяется

Офисы и переговорные, гостиницы, медицинские и учебные учреждения, рестораны, жилые дома — везде, где вентилятор стоит рядом с помещением и нормируется уровень шума.

Как подобрать

Выберите типоразмер по расходу и давлению, затем сверьте уровень звукового давления на расстоянии 3 м с нормой для помещения. Если запас по шуму мал, добавьте шумоглушитель на нагнетании.

Технические характеристики

RKBI 1000x500

Модель	Напря-	Ном.	Ток,	Частота	Макс.	Размеры, мм						Вес,	Схема
	жение,	мощн.,	А	вращ.,	t, °С	Размеры, мм						кг	эл.
	В/Гц	Вт		об/мин		a	b	d	e	f	h		подкл.
RKBI 1000x500 J1	230/50	1317	6,43	875	50	1000	500	1047	542	1105	649	132	5
RKBI 1000x500 J3	400/50	1282	3,44	890	45	1000	500	1047	542	1105	649	132	4
RKBI 1000x500 L3	400/50	2455	4,90	1348	50	1000	500	1047	542	1105	649	109	4

RKBI 500x250

Модель	Напря-	Ном.	Ток,	Частота	Макс.	Размеры, мм						Вес,	Схема
	жение,	мощн.,	А	вращ.,	t, °С	Размеры, мм						кг	эл.
	В/Гц	Вт		об/мин		a	b	d	e	f	h		подкл.
RKBI 500x250 H1	230/50	670	3,00	2580	55	500	250	562	292	603	383	31,0	5

RKBI 600x350

Модель	Напря-	Ном.	Ток,	Частота	Макс.	Размеры, мм						Вес,	Схема
	жение,	мощн.,	А	вращ.,	t, °С	Размеры, мм						кг	эл.
	В/Гц	Вт		об/мин		a	b	d	e	f	h		подкл.
RKBI 600x350 A1	230/50	298	1,34	920	60	600	350	747	392	707	489	47,7	5
RKBI 600x350 B1	230/50	412	2,11	1405	40	600	350	747	392	707	489	46,7	5
RKBI 600x350 B3	400/50	338	1,04	1415	75	600	350	747	392	707	489	47,7	4
RKBI 600x350 D1	230/50	515	2,46	1370	40	600	350	747	392	707	489	47,2	5
RKBI 600x350 D3	400/50	522	1,27	1415	75	600	350	747	392	707	489	49,7	4

RKBI 700x400

Модель	Напря-	Ном.	Ток,	Частота	Макс.	Размеры, мм						Вес,	Схема
	жение,	мощн.,	А	вращ.,	t, °С	Размеры, мм						кг	эл.
	В/Гц	Вт		об/мин		a	b	d	e	f	h		подкл.
RKBI 700x400 C1	230/50	563	2,73	910	40	700	400	817	392	807	549	65	5
RKBI 700x400 C3	400/50	530	1,20	920	45	700	400	817	392	807	549	66	4
RKBI 700x400 E3	400/50	780	1,55	1358	60*	700	400	817	392	807	549	63	4

* При регулировании скорости вращения вентилятора максимальная температура перемещаемого воздуха составляет у RKBI 700x400 E3 - 55°С.

RKBI 800x500

Модель	Напря-	Ном.	Ток,	Частота	Макс.	Размеры, мм						Вес,	Схема
	жение,	мощн.,	А	вращ.,	t, °С	Размеры, мм						кг	эл.
	В/Гц	Вт		об/мин		a	b	d	e	f	h		подкл.
RKBI 800x500 B1	230/50	867	4,44	871	40	800	500	942	542	907	649	88	5
RKBI 800x500 D3	400/50	1176	2,06	1314	65*	800	500	942	542	907	649	88	4
RKBI 800x500 K1	230/50	1611	7,75	1285	60*	800	500	942	542	907	649	88	5
RKBI 800x500 K3	400/50	1715	3,69	1395	55	800	500	942	542	907	649	88	4

* При регулировании скорости вращения вентилятора максимальная температура перемещаемого воздуха составляет у RKBI 800x500 D3/K1 - 50°С.

Чертёж и присоединительные размеры

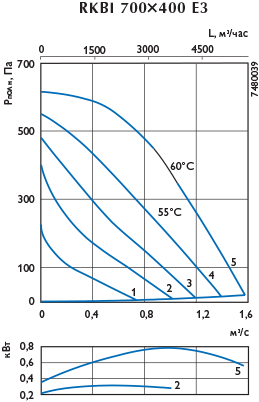

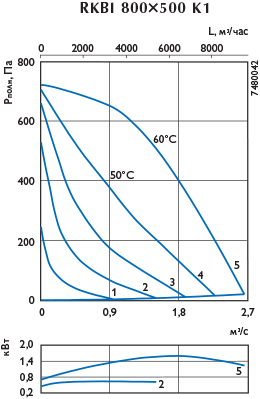

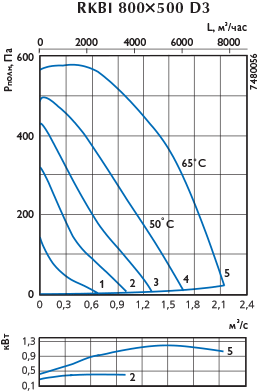

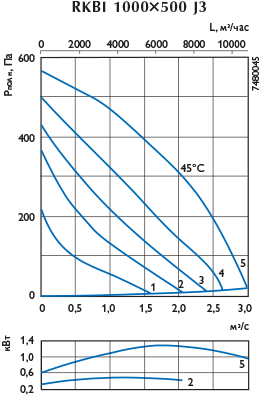

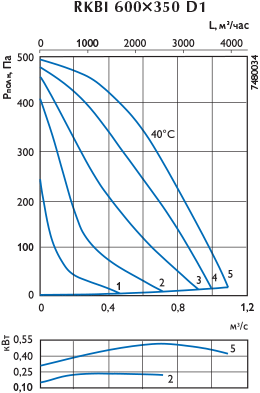

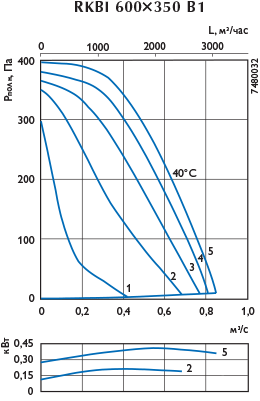

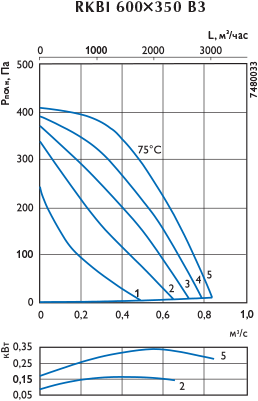

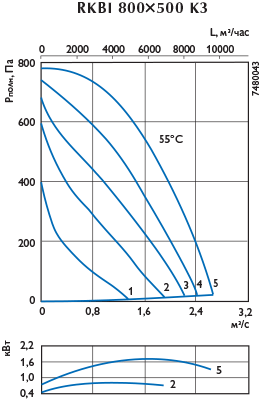

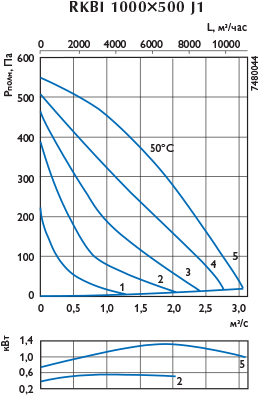

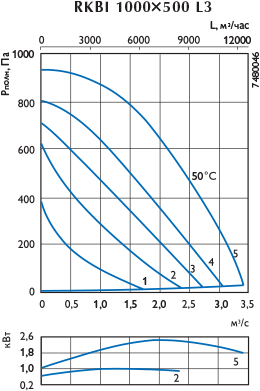

Аэродинамические характеристики

Шумовые характеристики

RKBI 1000x500

Модель		LpA	LwA	LwA
Модель		дБ(A)	tot	63	125	250	500	1000	2000	4000	8000
RKBI 1000x500 J1	К входу	64	71	57	71	58	54	55	54	48	43
	К выходу	72	79	59	73	68	71	74	68	61	55
	К окружению	54	61	50	56	53	56	48	41	37	34
RKBI 1000x500 J3	К входу	63	70	56	69	57	53	55	55	49	44
	К выходу	73	80	57	74	68	71	76	70	63	57
	К окружению	54	61	49	58	53	53	49	44	39	35
RKBI 1000x500 L3	К входу	70	77	64	73	73	65	65	66	59	54
	К выходу	84	91	66	80	85	83	87	82	76	71
	К окружению	61	68	52	62	60	55	54	49	47	43

LwA tot – общий уровень шума, дБ(А);
LwA – уровень шума в октавном диапазоне, дБ(А);
LpA – уровень звукового давления на расстоянии 3,0 м в помещении с эквивалентной площадью звукопоглощения 20 м2, дБ(А).

RKBI 500x250

Модель		LpA	LwA	LwA
Модель		дБ(A)	tot	63	125	250	500	1000	2000	4000	8000
RKBI 500x250 H1	К входу	66	73	61	71	67	62	60	57	56	52
	К выходу	77	84	62	69	77	76	78	78	71	64
	К окружению	57	64	47	57	60	54	54	52	47	40

LwA tot – общий уровень шума, дБ(А);
LwA – уровень шума в октавном диапазоне, дБ(А);
LpA – уровень звукового давления на расстоянии 3,0 м в помещении с эквивалентной площадью звукопоглощения 20 м2, дБ(А).

RKBI 600x350

Модель		LpA	LwA	LwA
Модель		дБ(A)	tot	63	125	250	500	1000	2000	4000	8000
RKBI 600x350 A1	К входу	55	62	54	59	56	48	40	43	39	32
	К выходу	62	69	54	64	64	59	60	58	52	45
	К окружению	43	50	36	46	44	41	41	29	28	25
RKBI 600x350 B1	К входу	63	70	55	62	68	51	46	47	44	40
	К выходу	70	77	57	68	75	64	66	66	60	56
	К окружению	51	58	37	56	53	45	43	37	34	28
RKBI 600x350 B3	К входу	62	69	56	60	68	51	46	47	42	40
	К выходу	70	77	57	65	75	64	66	66	60	56
	К окружению	50	77	35	53	54	42	44	39	36	32
RKBI 600x350 D1	К входу	64	71	57	65	68	55	50	53	48	42
	К выходу	73	80	61	69	78	66	68	67	62	56
	К окружению	50	57	39	53	53	46	44	39	36	36
RKBI 600x350 D3	К входу	64	71	58	65	69	55	50	53	48	44
	К выходу	73	80	59	68	78	66	69	68	62	57
	К окружению	49	56	39	49	54	45	44	41	39	38

LwA tot – общий уровень шума, дБ(А);
LwA – уровень шума в октавном диапазоне, дБ(А);
LpA – уровень звукового давления на расстоянии 3,0 м в помещении с эквивалентной площадью звукопоглощения 20 м2, дБ(А).

Номер кривой на графике	5	4	3	2	1
Сигнал управления, В	230	165	135	110	80

RKBI 700x400

Модель		LpA	LwA	LwA
Модель		дБ(A)	tot	63	125	250	500	1000	2000	4000	8000
RKBI 700x400 C1	К входу	61	68	61	65	62	56	48	47	41	37
	К выходу	69	76	63	71	72	66	68	62	56	50
	К окружению	51	58	42	57	52	46	42	35	31	27
RKBI 700x400 C3	К входу	60	67	60	64	61	55	47	48	44	38
	К выходу	68	75	61	70	70	64	66	61	57	50
	К окружению	49	56	41	54	50	46	44	38	30	28
RKBI 700x400 E3	К входу	66	73	62	66	71	61	56	54	48	44
	К выходу	76	83	64	73	82	71	74	67	61	56
	К окружению	54	61	45	53	59	49	47	42	37	36

LwA tot – общий уровень шума, дБ(А);
LwA – уровень шума в октавном диапазоне, дБ(А);
LpA – уровень звукового давления на расстоянии 3,0 м в помещении с эквивалентной площадью звукопоглощения 20 м2, дБ(А).

RKBI 800x500

Модель		LpA	LwA	LwA
Модель		дБ(A)	tot	63	125	250	500	1000	2000	4000	8000
RKBI 800x500 B1	К входу	63	70	55	70	56	51	53	52	45	40
	К выходу	71	78	57	74	69	69	73	67	60	53
	К окружению	51	58	48	57	50	48	45	37	34	29
RKBI 800x500 D3	К входу	63	70	57	66	62	56	61	60	56	49
	К выходу	74	81	59	70	75	69	76	72	66	58
	К окружению	55	62	48	55	59	51	52	45	42	37
RKBI 800x500 K1	К входу	66	73	60	71	67	59	60	61	54	49
	К выходу	78	85	60	77	78	73	81	76	70	63
	К окружению	57	64	46	60	62	54	51	44	39	38
RKBI 800x500 K3	К входу	68	75	62	70	71	61	62	63	56	52
	К выходу	81	88	62	76	84	76	83	76	70	64
	К окружению	59	66	49	59	64	56	53	48	44	39

LwA tot – общий уровень шума, дБ(А);
LwA – уровень шума в октавном диапазоне, дБ(А);
LpA – уровень звукового давления на расстоянии 3,0 м в помещении с эквивалентной площадью звукопоглощения 20 м2, дБ(А).

Монтаж и схемы подключения

Монтаж Все вентиляторы поставляются полностью в собранном виде, готовые к подключению. Электрическое подключение и монтаж должны выполняться только квалифицированным персоналом в соответствии с инструкцией по монтажу. Параметры электропитания должны соответствовать спецификации на табличке вентилятора. Вся электропроводка и соединения должны быть выполнены в соответствии c правилами техники безопасности. Электрическое подключение должно выполняться в соответствии со схемой подключения, приведённой на клеммной коробке, согласно маркировке клемм. Питающее напряжение на вентиляторы с вынесенными термоконтактами всегда должно подаваться через внешнее устройство, отключающее питание при размыкании термоконтактов. Вентиляторы должны быть заземлены. Вентилятор должен быть установлен в соответствии с направлением потока воздуха (см. стрелку на вентиляторе). Вентиляторы должны быть смонтированы таким образом, чтобы имелся доступ для безопасного обслуживания.

Условия работы Вентиляторы не должны эксплуатироваться во взрывоопасных помещениях, недопустимо соединение с дымоходами. Вентиляторы не допускается использовать для перемещения взрывчатых газов, пыли, сажи, муки и т.п. Вентиляторы предназначены для непрерывной работы. Не рекомендуется производить частое включение и выключение вентиляторов.

Единственное требуемое обслуживание – очистка. Рекомендуется производить осмотр и очистку вентилятора каждые шесть месяцев непрерывной эксплуатации для предотвращения дисбаланса или преждевременного выхода из строя.

Перед обслуживанием убедитесь, что Прекращена подача напряжения. Рабочее колесо вентилятора полностью остановилось. Двигатель и рабочее колесо полностью остыли.

При очистке вентилятора Не используйте агрессивные моющие средства, острые предметы и устройства, работающие под высоким давлением. Следите, чтобы не нарушилась балансировка рабочего колеса вентилятора и отсутствовали его перекосы. В случае ненормально высокого шума работы вентилятора проверьте рабочее колесо на перекос. Подшипники, в случае повреждения, подлежат замене.

B случае неисправности Проверить, поступает ли напряжение на вентилятор. Отключить напряжение и убедиться, что рабочее колесо не заблокировано и не сработало устройство защиты двигателя (термоконтакт). Проверить подключение конденсатора (однофазный). Если после проверки вентилятор не включается или перезапускается термоконтакт, свяжитесь с вашим поставщиком. В случае возврата вентилятора – очистить рабочее колесо; двигатель и соединительные провода не должны иметь повреждений; обязательно наличие письменного описания неисправности – заявления.

Таблицы, чертежи и графики — из каталога производителя (arktika.ru); проверьте актуальную версию перед заказом.

Важно знать

Виброизолирующие вставки на входе и выходе обязательны: без них шум передаётся по воздуховоду.

Не закрывайте корпус посторонними материалами — двигатель охлаждается воздухом внутри корпуса.

Минеральная вата обшита стеклотканью; при чистке не повреждайте её острым инструментом.
