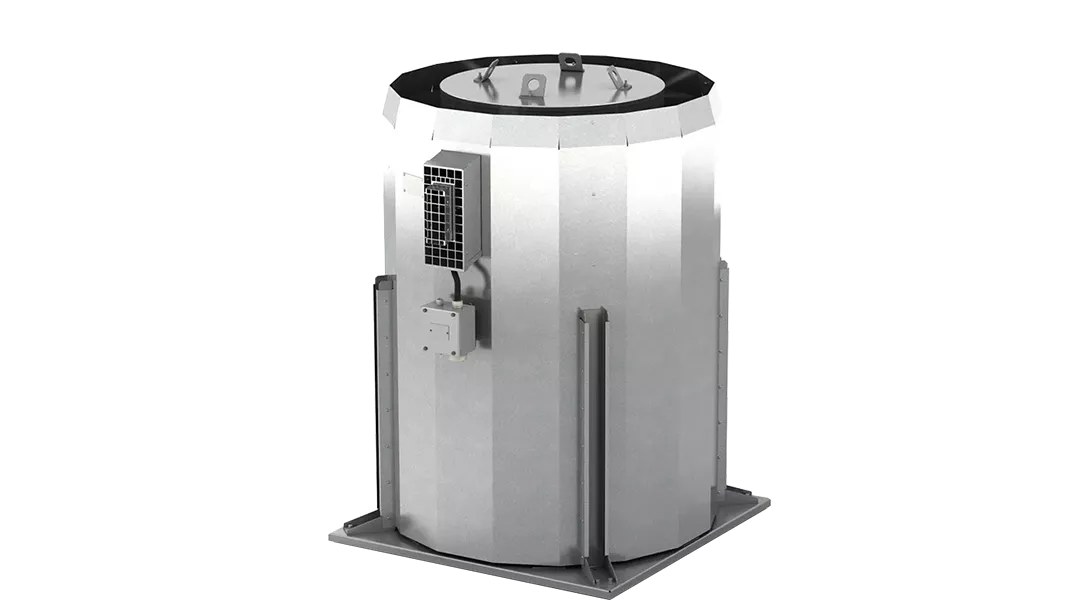

Вентиляторы крышные дымоудаления КРОВ®-ДУ/ДУВ

Крышные вентиляторы КРОВ-ДУ/ДУВ работают в системах противодымной вентиляции и удаляют продукты горения через кровлю. У серии высокий корпус со свободным выбросом вверх, небольшая масса и конструктивная защита помещения от осадков.

Технические характеристики

Конструкция

Рабочее колесо модификации 2013 года имеет повышенный КПД (до 75 %) и установлено непосредственно на валу двигателя; опорная плита в этой же модификации уменьшена. Вентиляторы комплектуют трёхфазными асинхронными односкоростными двигателями, допускается частотное регулирование скорости вращения.

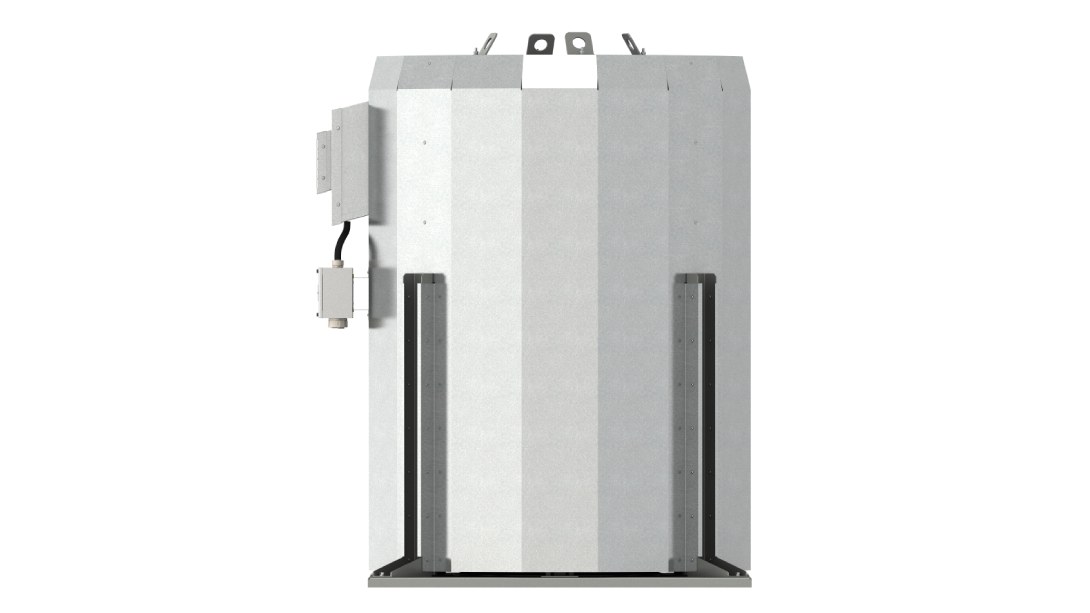

Высокий корпус со свободным выходом потока вверх формирует выброс над кровлей и одновременно закрывает внутренний объём от дождя и снега. Конструкция рассчитана на два сценария: работу только в режиме дымоудаления и постоянную работу в совмещённом режиме вентиляции и дымоудаления.

Принцип работы

Вентилятор вытягивает дымовоздушную смесь из шахты и выбрасывает её вертикально вверх, обеспечивая расчётный расход при пожаре. Модель КРОВ-ДУ рассчитана на работу в течение 120 минут, а исполнение ДУВ допускает и повседневную вентиляцию, и работу при пожаре, для чего выпускается в большем числе модификаций.

Исполнения и обозначения

Как подобрать

• расход и давление определяют расчётом дымоудаления для защищаемого помещения
• выбирают режим: ДУ — только при пожаре, ДУВ — совмещённая вентиляция и дымоудаление
• учитывают ограничение времени работы КРОВ-ДУ — 120 минут
• проверяют сопротивление шахты и наличие противопожарных клапанов в тракте
• согласуют типоразмер с монтажным стаканом и проёмом в кровле

Монтаж и обслуживание

• вентилятор устанавливают на монтажный стакан СТАМ соответствующего исполнения
• крепёж и основание рассчитывают на массу агрегата и ветровую нагрузку
• питание выполняют огнестойкой линией по проекту противодымной защиты
• после монтажа проверяют направление вращения и запуск по сигналу автоматики
• работоспособность подтверждают периодическими контрольными пусками

Чертежи и таблицы

Нажмите на изображение, чтобы открыть в полном размере. Данные приведены из каталога завода.

Документы и поставка

• Технический лист из каталога завода — скачать PDF.
• Паспорт и руководство по эксплуатации — скачать PDF.
• Сертификаты соответствия и декларации ЕАЭС (4 документа) — высылаем на объект по запросу.
• BIM-модели Revit (RFA) для проектирования — передаём по запросу.
• Изготовление под заказ, специальные требования согласовываются по бланк-заказу.
• Отгрузка по всей России, документы для проекта высылаем по запросу.
