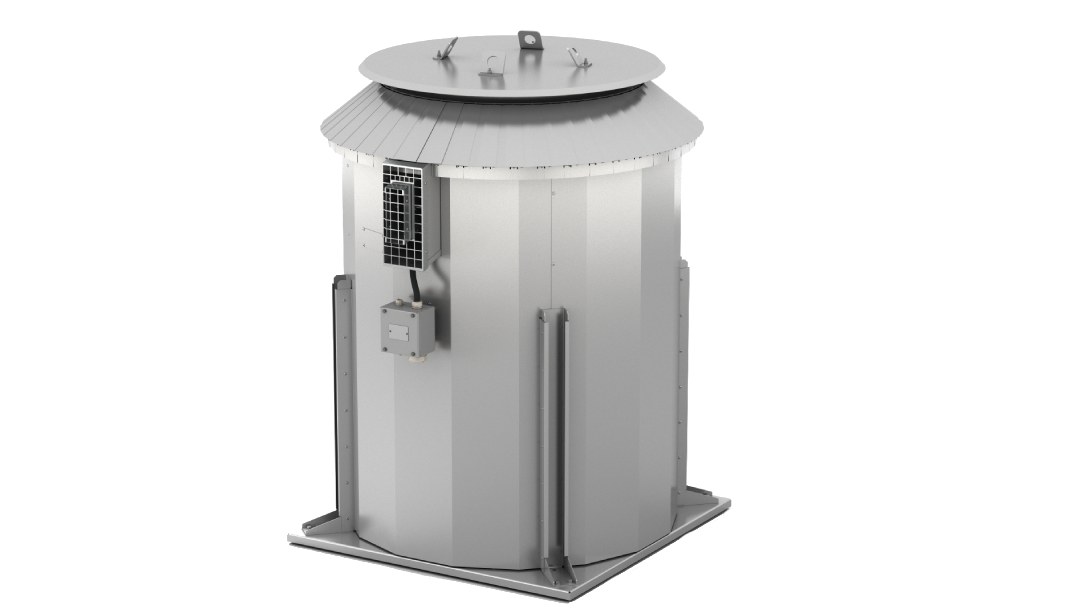

Вентиляторы крышные дымоудаления УКРОВ-ДУ/ДУВ

Крышные вентиляторы дымоудаления УКРОВ-ДУ/ДУВ рассчитаны на работу в экстремальных условиях — ниже минус 40 °С и в районах со значительными снеговыми осадками. Модификация УКРОВ-ДУВ выпускается и для объектов нефтегазовой промышленности во взрывозащищённом исполнении.

Технические характеристики

Конструкция

Корпус увеличен по высоте и имеет обтекаемую форму с выходом потока вверх; такая геометрия гарантирует минимальное накопление снега на конструкции. Крыша с многолопаточными поворотными жалюзи закрывает внутренний объём и электродвигатель от осадков, а все внешние элементы вентилятора выполнены из нержавеющей стали.

Серия разделена по режимам: УКРОВ-ДУ работает только в режиме дымоудаления в течение 120 минут, УКРОВ-ДУВ рассчитан на длительную постоянную работу в режиме вентиляции и на работу при пожаре в течение тех же 120 минут. Коррозионностойкое и взрывозащищённые исполнения доступны только для режима ДУВ.

Принцип работы

Вентилятор вытягивает дымовоздушную смесь из шахты и выбрасывает её вверх через жалюзийную крышу, поддерживая расчётный расход в течение нормируемого времени. Обтекаемый нержавеющий корпус и подвижные жалюзи сохраняют готовность агрегата к пуску после долгих периодов простоя в снегу и на морозе.

Исполнения и обозначения

Как подобрать

• расход и давление определяют расчётом дымоудаления по защищаемому помещению
• выбирают режим: ДУ — только при пожаре, ДУВ — постоянная работа и пожар
• для взрывоопасных объектов подтверждают доступность исполнений ВК1 и ВСК1
• учитывают климат площадки: серия рассчитана на температуры ниже минус 40 °С
• типоразмер согласуют с монтажным стаканом и проёмом в кровле

Монтаж и обслуживание

• агрегат ставят на монтажный стакан, рассчитанный на режим дымоудаления
• перед вводом проверяют ход многолопаточных жалюзи и отсутствие наледи
• питание выполняют огнестойкой кабельной линией по проекту
• крепёж рассчитывают на снеговую и ветровую нагрузку северного района
• работоспособность подтверждают периодическими пусками, особенно после снегопадов

Чертежи и таблицы

Нажмите на изображение, чтобы открыть в полном размере. Данные приведены из каталога завода.

Документы и поставка

• Технический лист из каталога завода — скачать PDF.
• Паспорт и руководство по эксплуатации — скачать PDF.
• Сертификаты соответствия и декларации ЕАЭС (4 документа) — высылаем на объект по запросу.
• BIM-модели Revit (RFA) для проектирования — передаём по запросу.
• Изготовление под заказ, специальные требования согласовываются по бланк-заказу.
• Отгрузка по всей России, документы для проекта высылаем по запросу.
