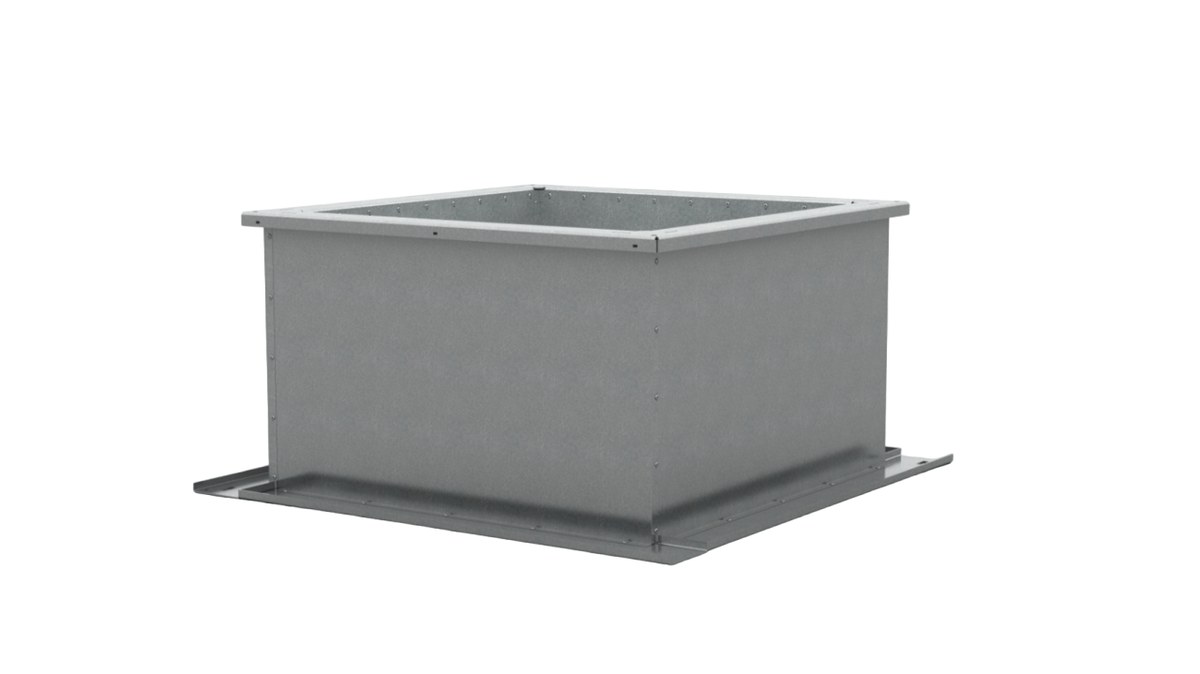

Стакан монтажный СТАМ-402
⚙️ Подбор и заказ
Характеристики
Описание
Монтажный стакан СТАМ-402 — утеплённый узел для систем дымоудаления с встроенным клапаном на вытяжку. Монтируется на горизонтальной кровле под вентиляторы КРОС-ДУ/ДУВ, УКРОС-ДУ/ДУВ, КРОВ-ДУ/ДУВ и УКРОВ-ДУ/ДУВ.
Технические характеристики
Конструкция
Основа конструкции — коробчатая стальная сварная рама с встроенным вытяжным клапаном, несущая основную опорную нагрузку. Внутри рамы закреплён воздуховод квадратного сечения из оцинкованной или нержавеющей стали, боковые стороны закрыты панелями из оцинкованной стали.
Между рамой и воздуховодом проложена теплостойкая термоизоляция, снаружи рама имеет опорную поверхность для крепления на несущей части кровли. СТАМ-402 прошёл сертификационные испытания в лаборатории ВНИИПО в составе вентилятора КРОС-ДУ.
Принцип работы
Стакан несёт крышный вентилятор дымоудаления и одновременно перекрывает вытяжной тракт клапаном, когда система не работает. Это ограничивает переток воздуха и теплопотери через шахту, а при включении противодымной вентиляции клапан открывается и тракт работает на расчётный расход.
Исполнения и обозначения
Исполнения — общепромышленное (Н) и коррозионностойкое (К1), режимы Т80 и Т200. При заказе уточняются типоразмер, модель вентилятора и схема управления приводом клапана.
Как подобрать
- Типоразмер подбирают по вентилятору дымоудаления и сечению шахты
- Выбирают температурный режим — Т80 или Т200 — по проектным данным
- Проверяют, что кровля горизонтальная: модель рассчитана на такую установку
- Исполнение Н или К1 определяют по среде и условиям эксплуатации
- Согласуют управление вытяжным клапаном с противопожарной автоматикой
Монтаж и обслуживание
- Крепление ведут по опорной поверхности рамы к несущему основанию кровли
- Фланцевое соединение с шахтой затягивают болтами и уплотняют
- Питание и управление привода клапана подключают до установки вентилятора
- Проверяют полный ход створок и плотность закрытия клапана
- При регламентных проверках системы дымоудаления контролируют привод и уплотнения
Чертежи и таблицы
Нажмите на изображение, чтобы открыть в полном размере. Данные приведены из каталога завода.
Документы и поставка
- Технический лист из каталога завода — скачать PDF.
- Паспорт и руководство по эксплуатации — скачать PDF.
- BIM-модели Revit (RFA) для проектирования — передаём по запросу.
- Изготовление под заказ, специальные требования согласовываются по бланк-заказу.
- Отгрузка по всей России, документы для проекта высылаем по запросу.
Подбор. Пришлите параметры системы — расход воздуха, сопротивление сети, условия установки. Инженер подберёт типоразмер и исполнение, посчитает рабочую точку и подготовит спецификацию.
Пришлите список позиций — оперативно посчитаем и предложим лучшие условия, включая нестандартные размеры.
