Стакан монтажный СТАМ-410
⚙️ Подбор и заказ
Характеристики
Описание

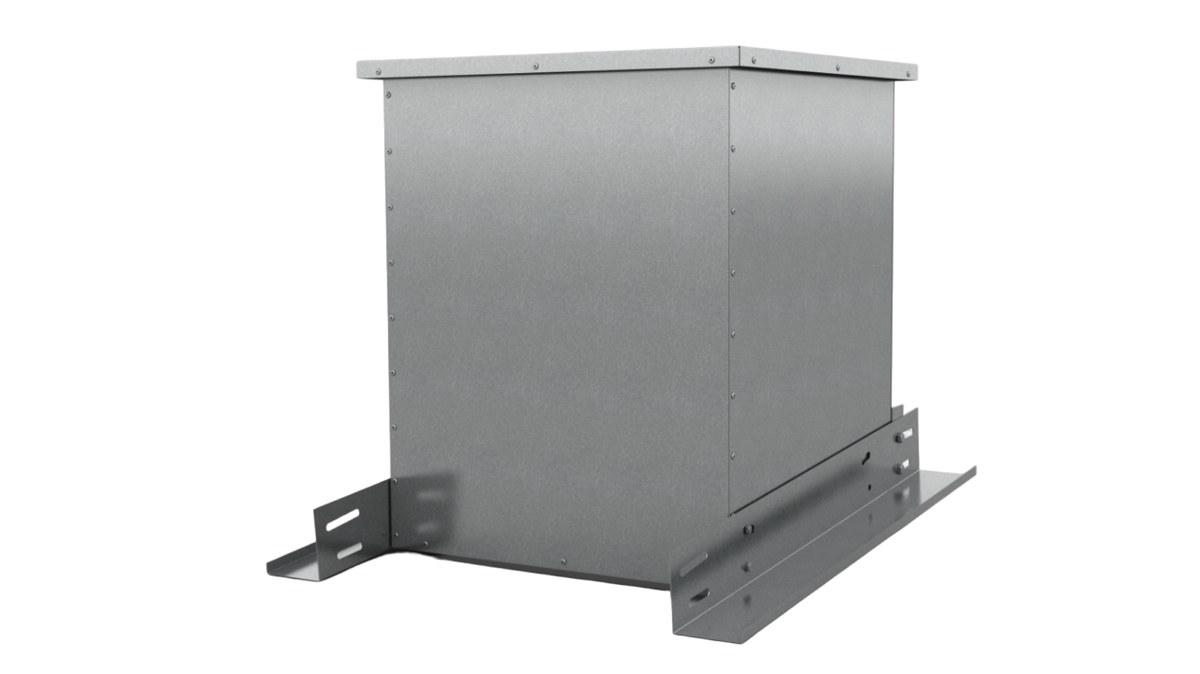

Монтажный стакан СТАМ-410 — утеплённый узел для систем дымоудаления, рассчитанный на монтаж на кровле с уклоном. Служит основанием для вентиляторов КРОС-ДУ/ДУВ, УКРОС-ДУ/ДУВ, КРОВ-ДУ/ДУВ и УКРОВ-ДУ/ДУВ.
Технические характеристики
Конструкция
Конструкция коробчатая: стальная сварная рама несёт основную опорную нагрузку, внутри неё закреплён воздуховод квадратного сечения из оцинкованной или нержавеющей стали. Боковые стороны рамы полностью закрыты панелями из оцинкованной стали.
Между рамой и воздуховодом уложена теплостойкая термоизоляция, снаружи рама имеет опорную поверхность для установки и крепления на несущей части кровли. СТАМ-410 прошёл сертификационные испытания в лаборатории ВНИИПО в составе вентилятора КРОС-ДУ.
Принцип работы
Стакан образует утеплённый переход от шахты дымоудаления к крышному вентилятору на скатной кровле, воспринимает вес агрегата и сохраняет геометрию тракта. Термоизоляция препятствует промерзанию узла примыкания и выпадению конденсата на стенках воздуховода.
Исполнения и обозначения
Исполнения — общепромышленное (Н) и коррозионностойкое (К1), режимы Т80 и Т200. При заказе уточняются типоразмер, уклон кровли и модель вентилятора дымоудаления.
Как подобрать
- Типоразмер подбирают по вентилятору дымоудаления и сечению шахты
- Уточняют уклон кровли — модель предназначена для скатной поверхности
- Температурный режим назначают по проекту: Т80 или Т200
- Исполнение Н или К1 выбирают по среде и условиям эксплуатации
- Сверяют комплектацию с требованиями противопожарного раздела проекта
Монтаж и обслуживание
- Стакан крепят к несущей части кровли по опорной поверхности рамы
- Присоединение к шахте выполняют по монтажному фланцу болтами с уплотнением
- Примыкание кровельного ковра выполняют негорючими материалами по проекту
- Перед установкой вентилятора выверяют плоскость опорной плиты
- При проверках системы дымоудаления осматривают крепления и состояние изоляции

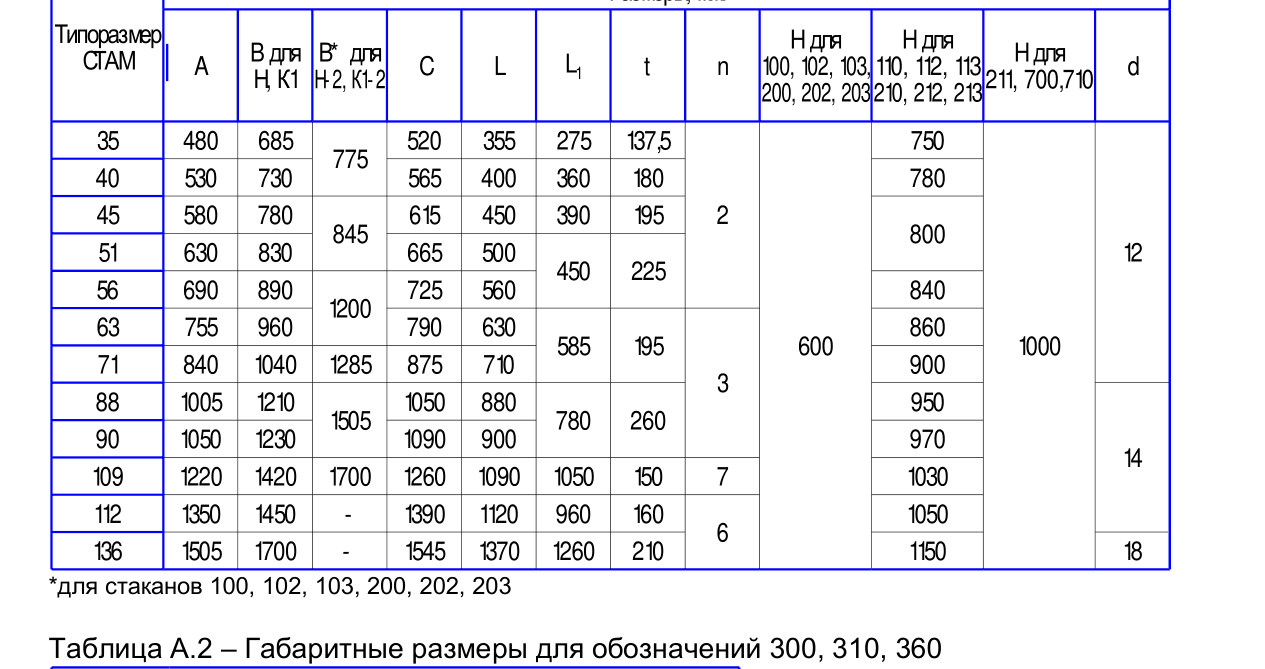

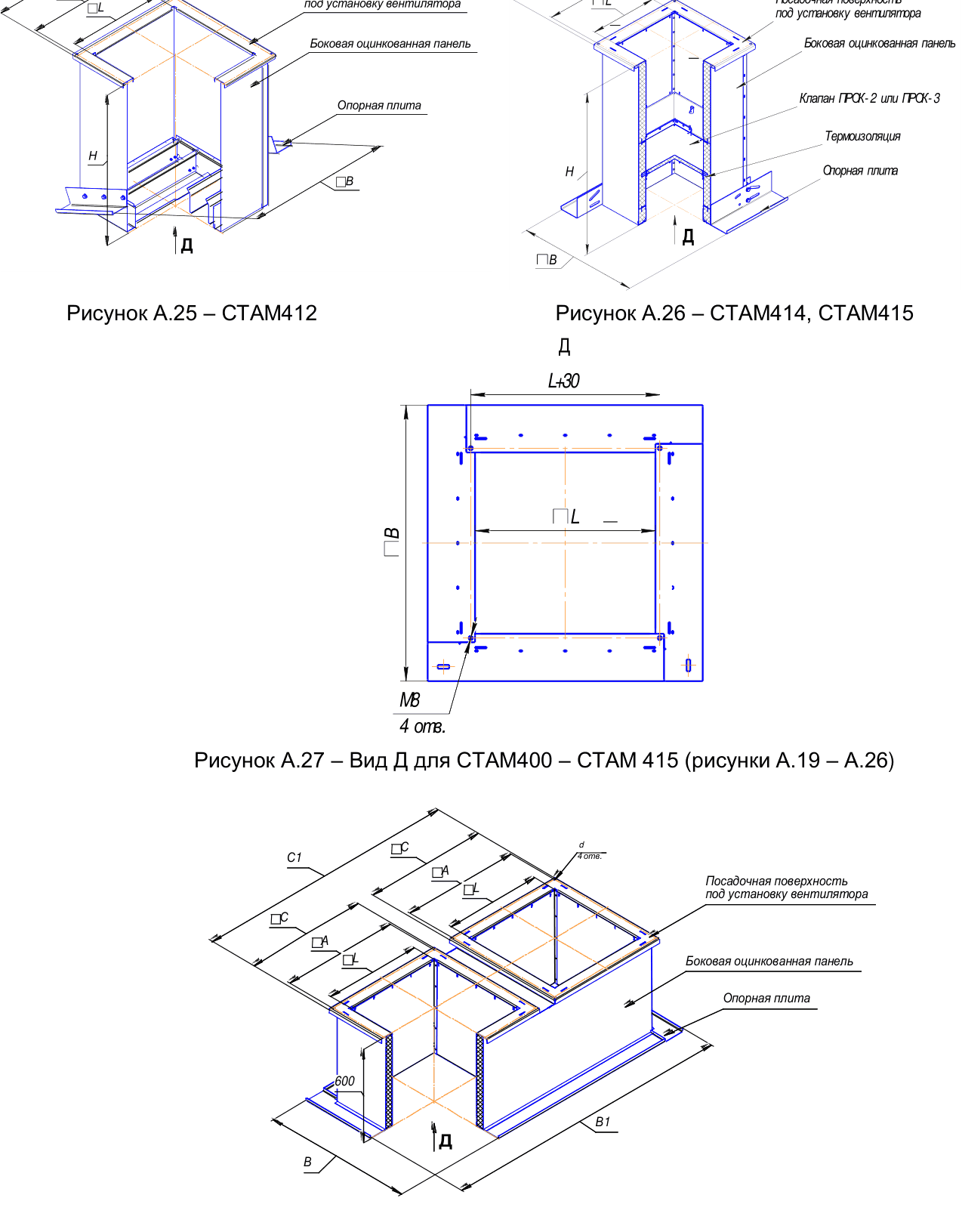

Чертежи и таблицы
Нажмите на изображение, чтобы открыть в полном размере. Данные приведены из каталога завода.
Документы и поставка
- Технический лист из каталога завода — скачать PDF.
- Паспорт и руководство по эксплуатации — скачать PDF.
- BIM-модели Revit (RFA) для проектирования — передаём по запросу.
- Изготовление под заказ, специальные требования согласовываются по бланк-заказу.
- Отгрузка по всей России, документы для проекта высылаем по запросу.
Подбор. Пришлите параметры системы — расход воздуха, сопротивление сети, условия установки. Инженер подберёт типоразмер и исполнение, посчитает рабочую точку и подготовит спецификацию.
Пришлите список позиций — оперативно посчитаем и предложим лучшие условия, включая нестандартные размеры.
