Стакан монтажный СТАМ-502
⚙️ Подбор и заказ
Характеристики
Описание

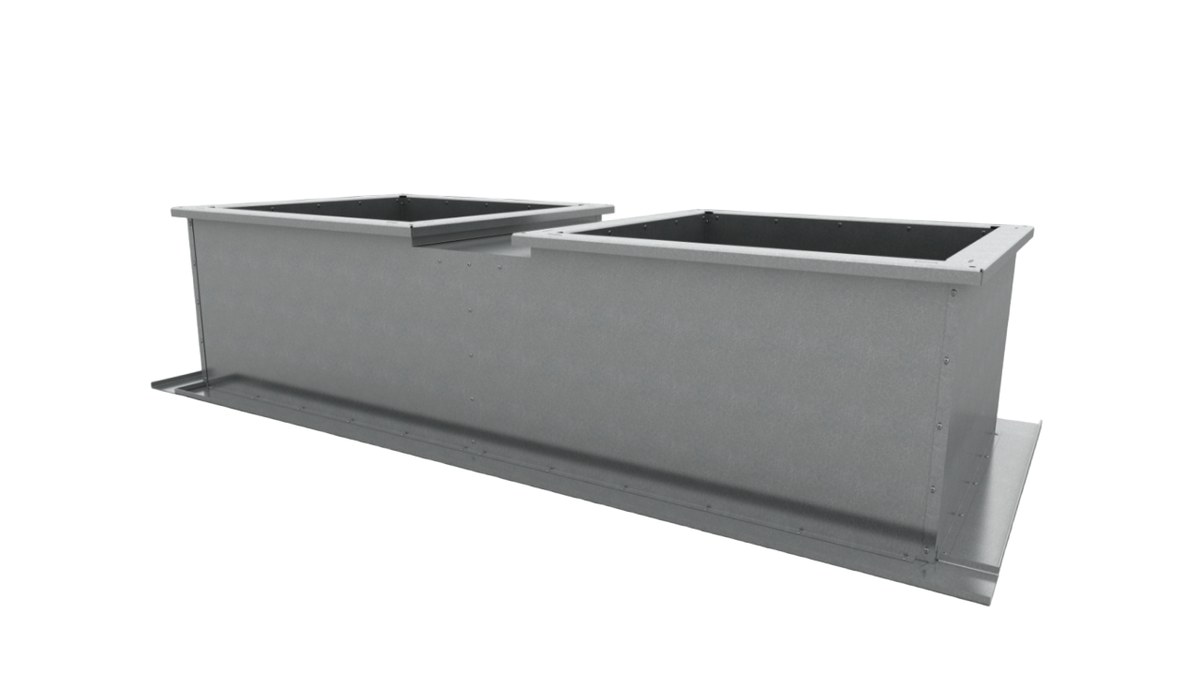

Монтажный стакан СТАМ-502 — спаренный узел с встроенным клапаном на вытяжку для параллельного монтажа двух вентиляторов дымоудаления УКРОС-ДУ/ДУВ, КРОВ-ДУ/ДУВ или УКРОВ-ДУ/ДУВ на горизонтальной кровле.
Технические характеристики
Конструкция
Основа изделия — коробчатая стальная сварная рама с встроенным вытяжным клапаном, рассчитанная на опорную нагрузку от двух агрегатов. Внутри рамы закреплены воздуховоды квадратного сечения из оцинкованной или нержавеющей стали, боковые стороны закрыты панелями из оцинкованной стали.
Между рамой и воздуховодами уложена теплостойкая термоизоляция, снаружи предусмотрена опорная поверхность для крепления на несущей части кровли. На СТАМ-502 можно монтировать и вентиляторы общего назначения КРОС, УКРОС, КРОВ, УКРОВ; для КРОС учитывают габариты внешних жалюзи, при необходимости ставят заглушки вместо боковой решётки.
Принцип работы
Работа двух вентиляторов на одном стакане делает систему гибче по режимам: расход можно менять ступенчато, включая одну или обе машины. Клапан перекрывает вытяжной тракт в дежурном режиме. Применение КРОС-ДУ на СТАМ-502 не рекомендуется — для такой схемы используют УКРОС-ДУ/ДУВ.
Исполнения и обозначения
Исполнения — общепромышленное (Н) и коррозионностойкое (К1), режимы Т80 и Т200. В серии также выпускаются СТАМ-500 без клапана и СТАМ-503 с клапаном на приток.
Как подобрать
- Проверяют допустимость спаренного монтажа выбранных вентиляторов
- Типоразмер подбирают по двум агрегатам и сечениям вытяжных шахт
- Температурный режим назначают по проекту: Т80 или Т200
- Исполнение Н или К1 выбирают по среде и условиям на кровле
- Согласуют управление вытяжным клапаном с автоматикой системы
Монтаж и обслуживание
- Стакан ставят на горизонтальное несущее основание и крепят по опорной раме
- Оба вентилятора устанавливают на выверенную плиту с учётом габаритов жалюзи
- Кабельные линии привода клапана подводят до монтажа агрегатов
- Проверяют полный ход створок клапана и плотность их закрытия
- При проверках системы контролируют крепёж вентиляторов, привод и герметичность стыков

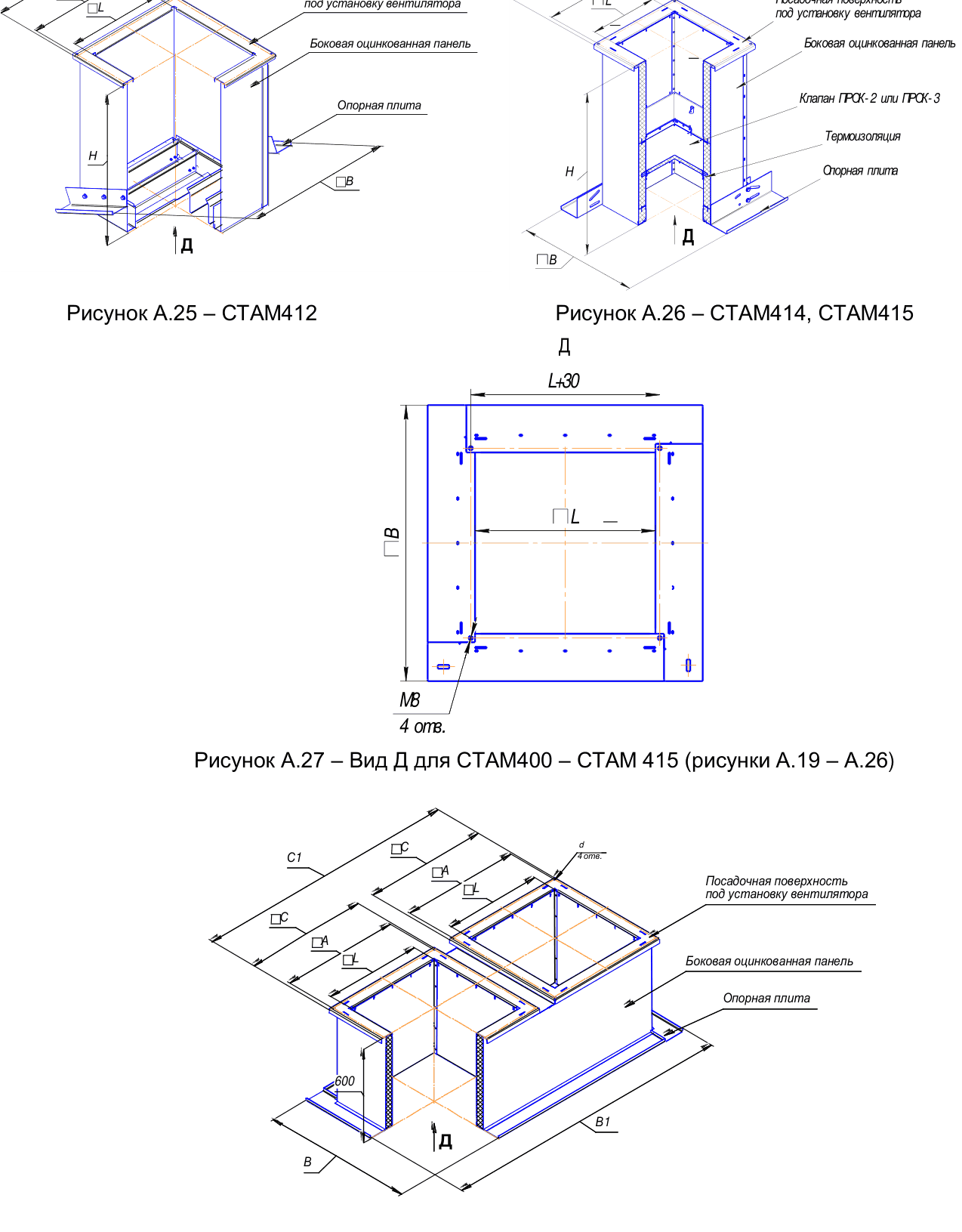

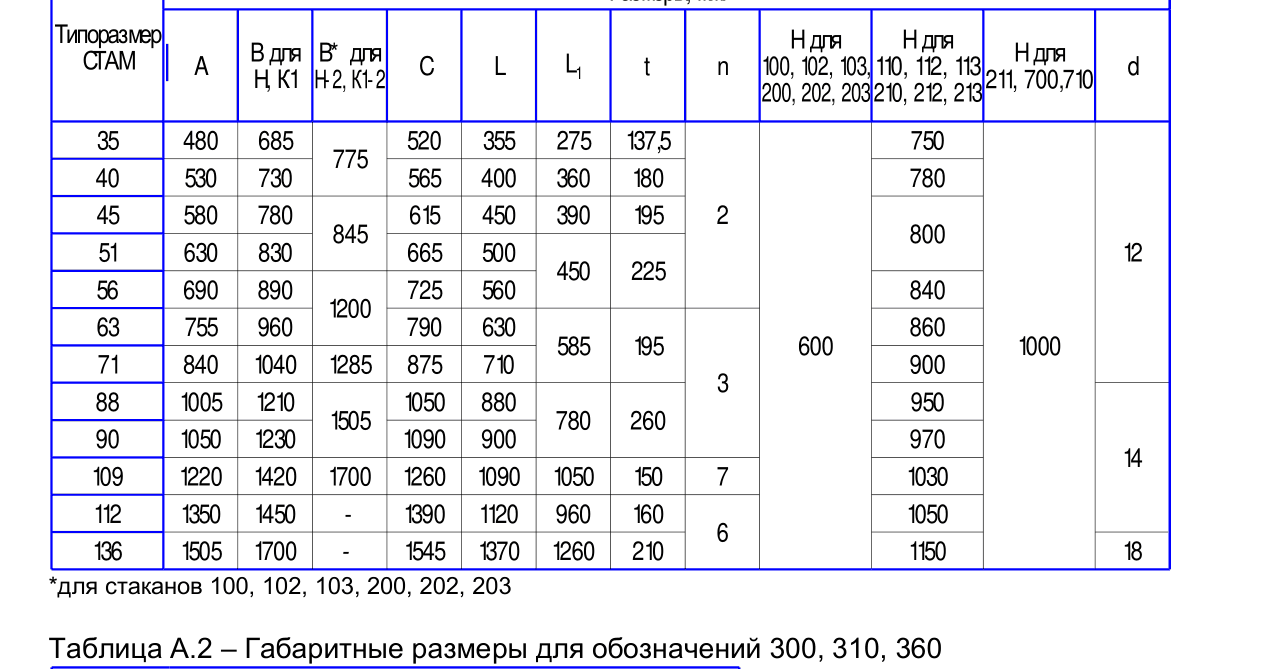

Чертежи и таблицы
Нажмите на изображение, чтобы открыть в полном размере. Данные приведены из каталога завода.
Документы и поставка
- Технический лист из каталога завода — скачать PDF.
- Паспорт и руководство по эксплуатации — скачать PDF.
- BIM-модели Revit (RFA) для проектирования — передаём по запросу.
- Изготовление под заказ, специальные требования согласовываются по бланк-заказу.
- Отгрузка по всей России, документы для проекта высылаем по запросу.
