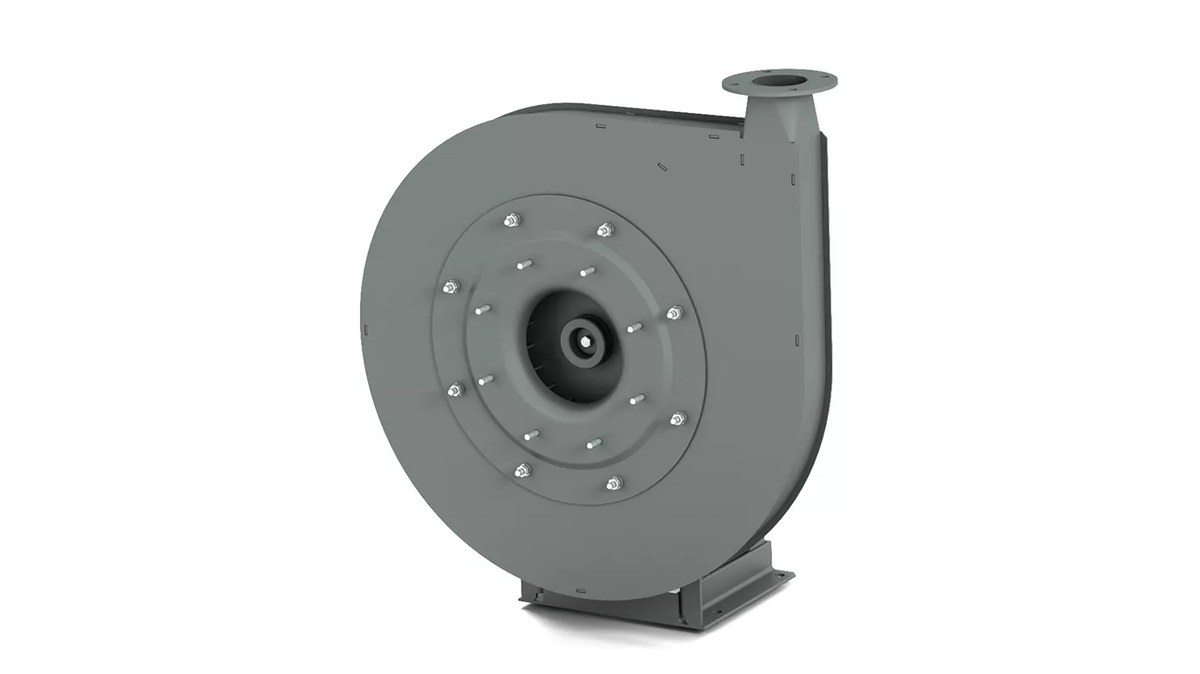

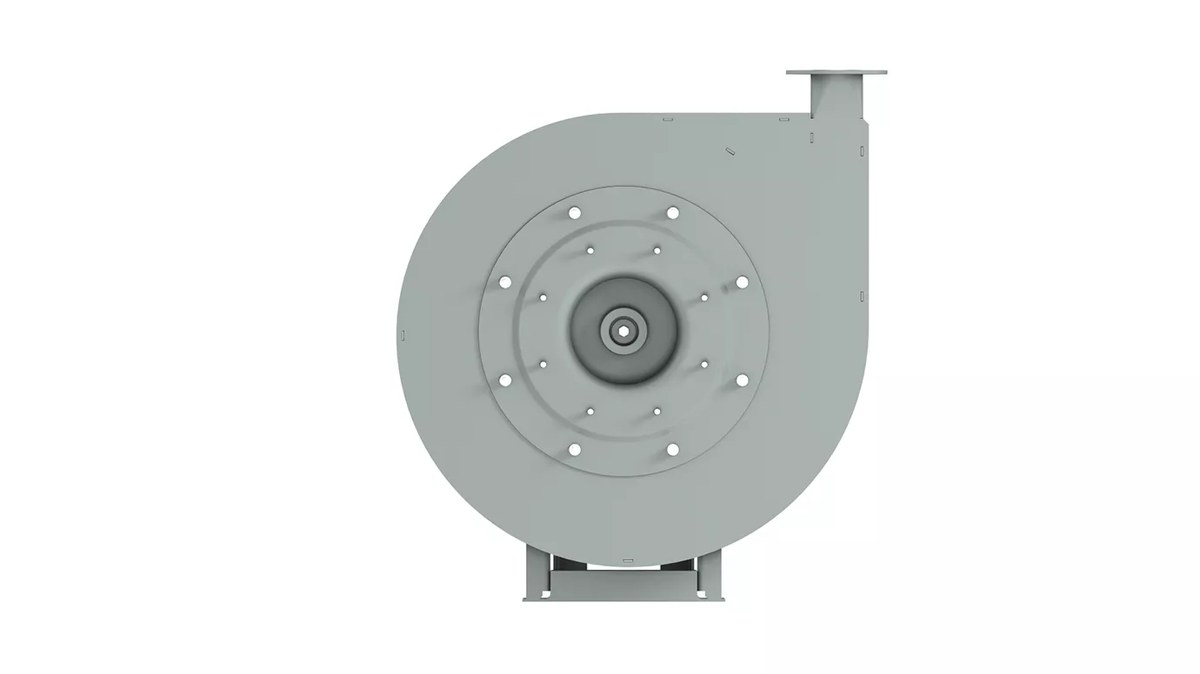

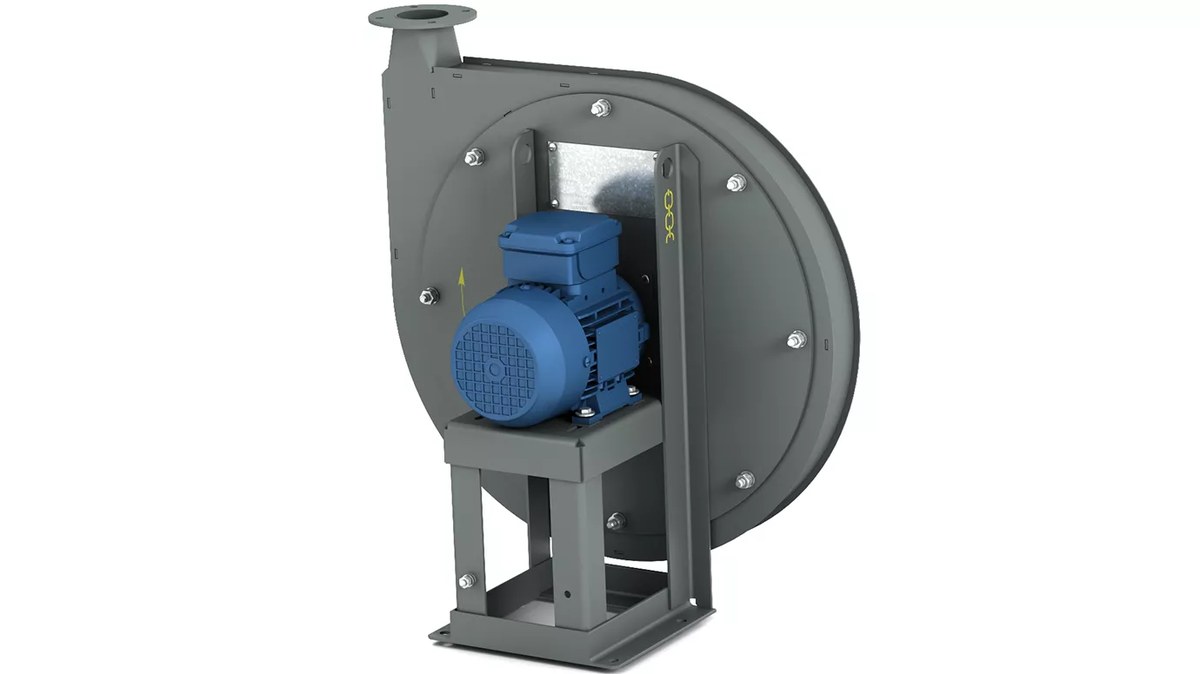

Вентилятор индустриальный радиальный ВИР150

Вентилятор индустриальный радиальный ВИР150 предназначен для перемещения воздуха и пылегазовоздушных смесей с концентрацией пыли до 20 г/м³ в сухом воздухе и до 5 г/м³ во влажном. Создаёт высокое давление при небольшом расходе воздуха.

Технические характеристики

Конструкция

Рабочее колесо выполнено с назад загнутыми лопатками специальной формы, обеспечивающими высокий КПД и низкий шум; изготавливается правого (RD) и левого (LG) направления вращения. Спиральный корпус цельносварной и поворотный, что позволяет задать положение выходного патрубка по компоновке установки.

Серия выпускается в двух модификациях по диаметру рабочего колеса — номинального размера и уменьшенного. Исполнения: общепромышленное (Н), коррозионностойкое (К1) и взрывозащищённое (В), последнее доступно только для режима Т80 и конструктивных схем 1 и 5. Режимы Т80, Т150 (только схема 1) и Т20.

Принцип работы

Аэродинамика серии рассчитана на высокое давление при малом расходе, поэтому ВИР150 применяют в местных вытяжных системах со сложной многоступенчатой фильтрацией и в технологических установках с большим сопротивлением тракта. Колесо с назад загнутыми лопатками устойчиво к запылённой среде и сохраняет КПД при работе на фильтры.

Исполнения и обозначения

Как подобрать

• Рабочую точку выбирают с учётом высокого сопротивления тракта фильтрации
• Проверяют запылённость: допустимо до 20 г/м³ в сухом и до 5 г/м³ во влажном воздухе
• Температурный режим назначают по среде — Т80, Т150 (только схема 1) или Т20
• Исполнение выбирают по среде: Н, К1 или взрывозащищённое В для Т80 и схем 1 и 5
• Задают направление вращения RD или LG и положение корпуса

Монтаж и обслуживание

• Вентилятор ставят на жёсткое выверенное основание, воспринимающее динамические нагрузки
• Присоединения к воздуховодам выполняют через гибкие вставки
• На всасывании устанавливают входной коллектор, на свободных проёмах — защитные сетки
• Перед пуском проверяют направление вращения и отсутствие задевания колеса за корпус

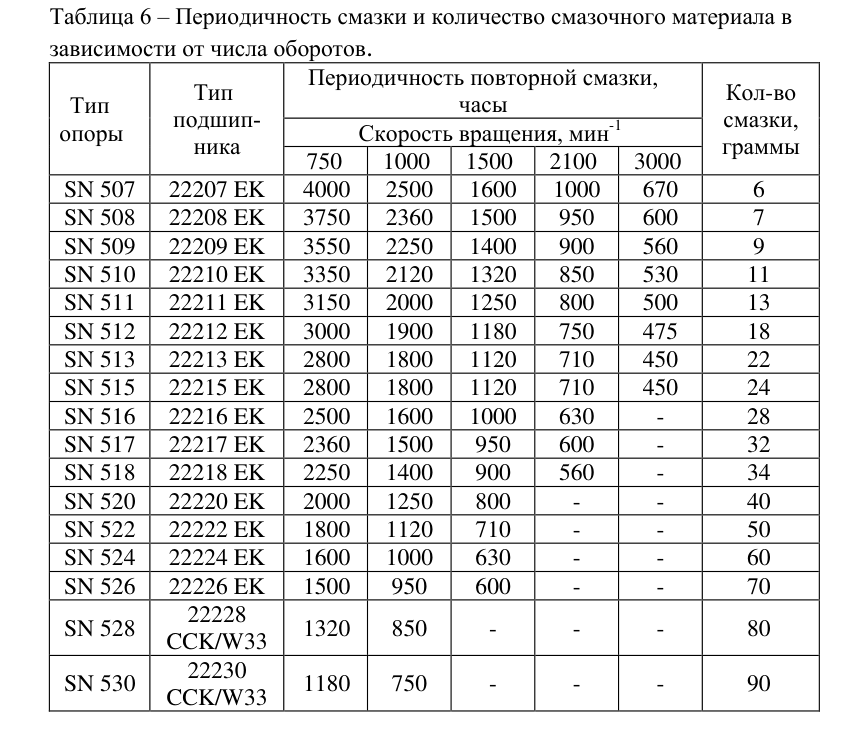

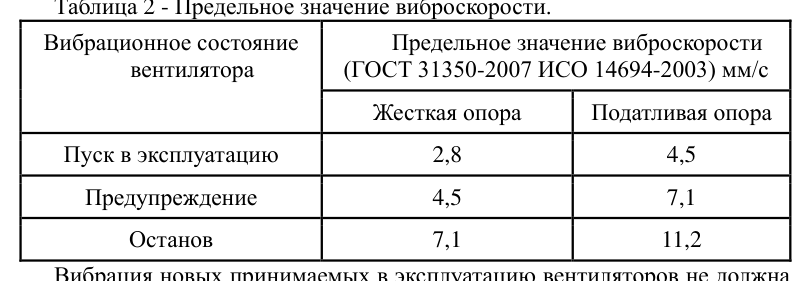

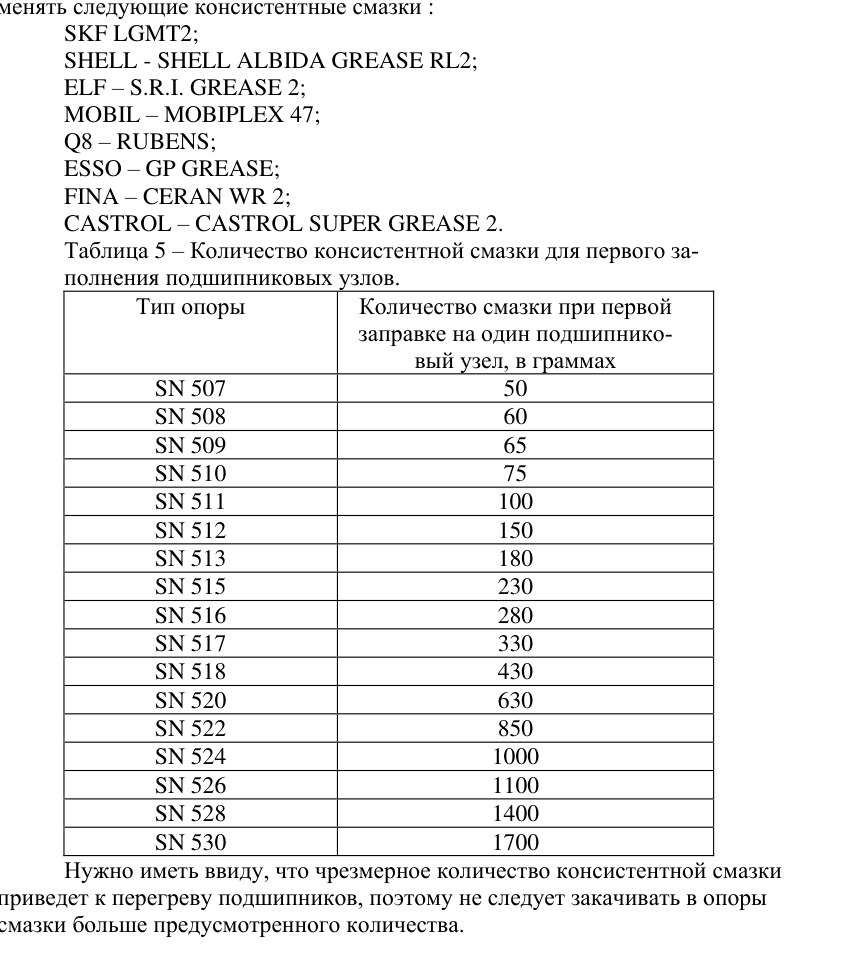

• При обслуживании очищают колесо от пылевых отложений и контролируют его балансировку

Чертежи и таблицы

Нажмите на изображение, чтобы открыть в полном размере. Данные приведены из каталога завода.

Документы и поставка

• Технический лист из каталога завода — скачать PDF.

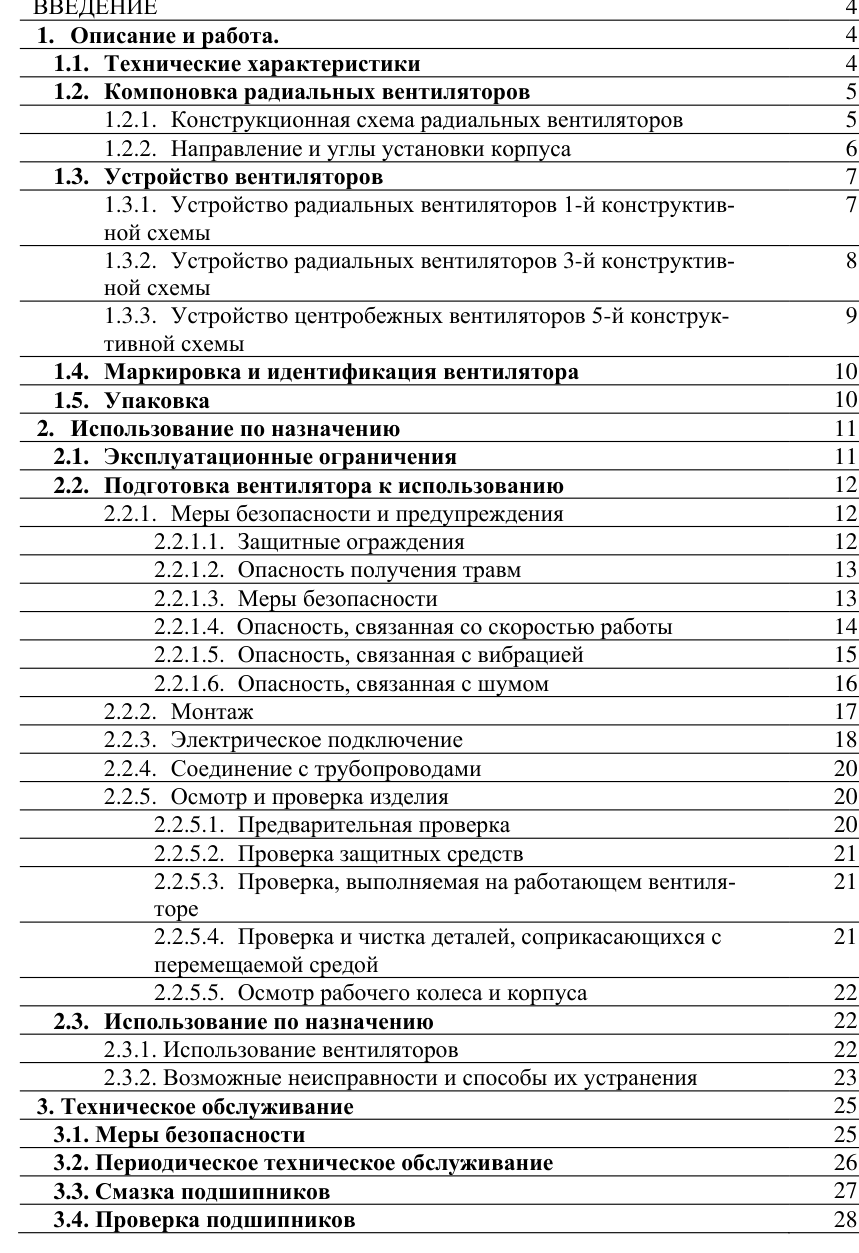

• Паспорт и руководство по эксплуатации — скачать PDF.
• Сертификаты соответствия и декларации ЕАЭС (4 документа) — высылаем на объект по запросу.
• Изготовление под заказ, специальные требования согласовываются по бланк-заказу.
• Отгрузка по всей России, документы для проекта высылаем по запросу.
