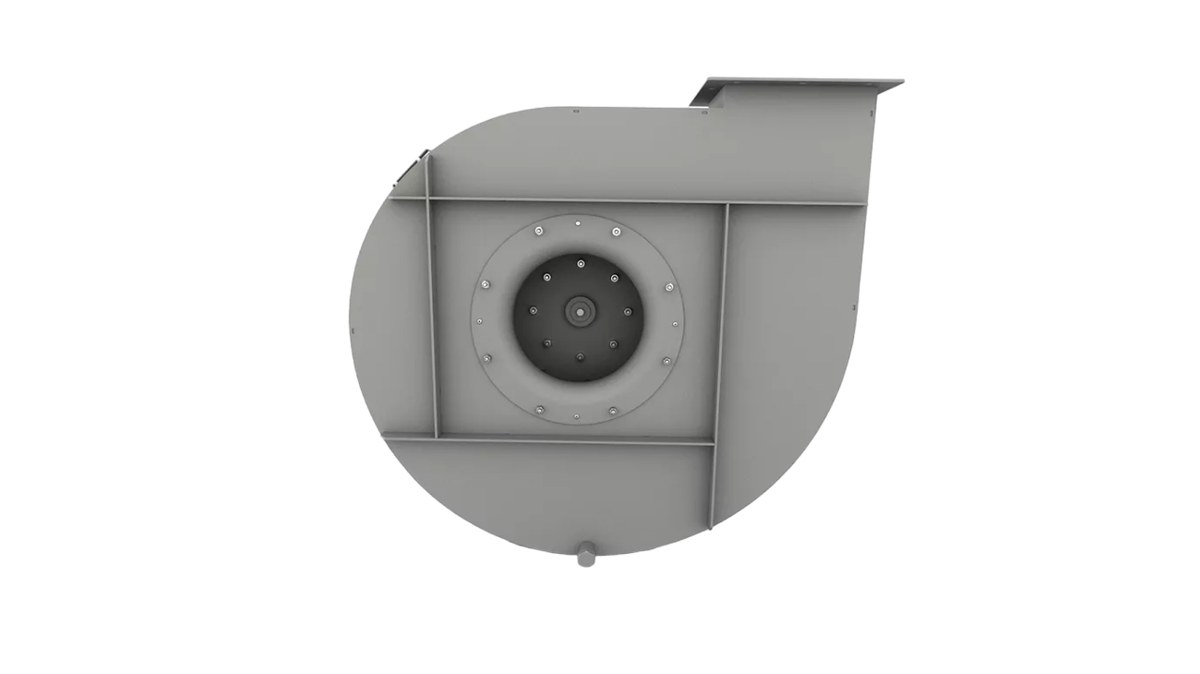

Вентилятор индустриальный радиальный ВИР330

Вентилятор индустриальный радиальный ВИР330 предназначен для перемещения воздуха и пылегазовоздушных смесей с концентрацией пыли до 2 г/м³ в сухом воздухе и до 0,5 г/м³ во влажном. Применяется в газовоздушных трактах котлогенераторов и печей и как тягодутьевая машина.

Технические характеристики

Конструкция

По аэродинамической схеме серия является компромиссом между вентиляторами для чистого воздуха и машинами для сильно запылённых сред. Рабочее колесо выполнено с назад загнутыми лопатками специальной формы, обеспечивающими высокий КПД и низкий шум; корпус спиральный, цельносварной.

Исполнения: общепромышленное (Н), коррозионностойкое (К1) и взрывозащищённое (В) — последнее только для режима Т80 и конструктивных схем 1 и 5. Температурные режимы Т80, Т150 (только для схемы 1) и Т20 позволяют подобрать машину под температуру перемещаемой среды в тракте.

Принцип работы

Вентилятор работает в системах общего назначения наравне с машинами основной группы и в качестве тягодутьевого агрегата у котлогенераторов и печей. Серия применяется на предприятиях разных отраслей для перемещения технологического воздуха с умеренным содержанием твёрдых частиц, в том числе древесной пыли и мелкой щепы.

Исполнения и обозначения

Как подобрать

• Рабочую точку подбирают по характеристике тракта котлогенератора, печи или технологической линии
• Проверяют запылённость: до 2 г/м³ в сухом и до 0,5 г/м³ во влажном воздухе
• Учитывают характер частиц — серия подходит для древесной пыли и мелкой щепы
• Температурный режим выбирают по среде: Т80, Т150 (только схема 1) или Т20
• Исполнение назначают по среде: Н, К1 или взрывозащищённое В для Т80 и схем 1 и 5

Монтаж и обслуживание

• Вентилятор устанавливают на жёсткое основание с выверкой и креплением по опорной раме
• Присоединения к тракту выполняют через компенсаторы или гибкие вставки
• На всасывании ставят входной коллектор для равномерного подвода потока к колесу
• Перед пуском проверяют направление вращения и свободный ход колеса
• При обслуживании удаляют отложения с лопаток и контролируют балансировку колеса

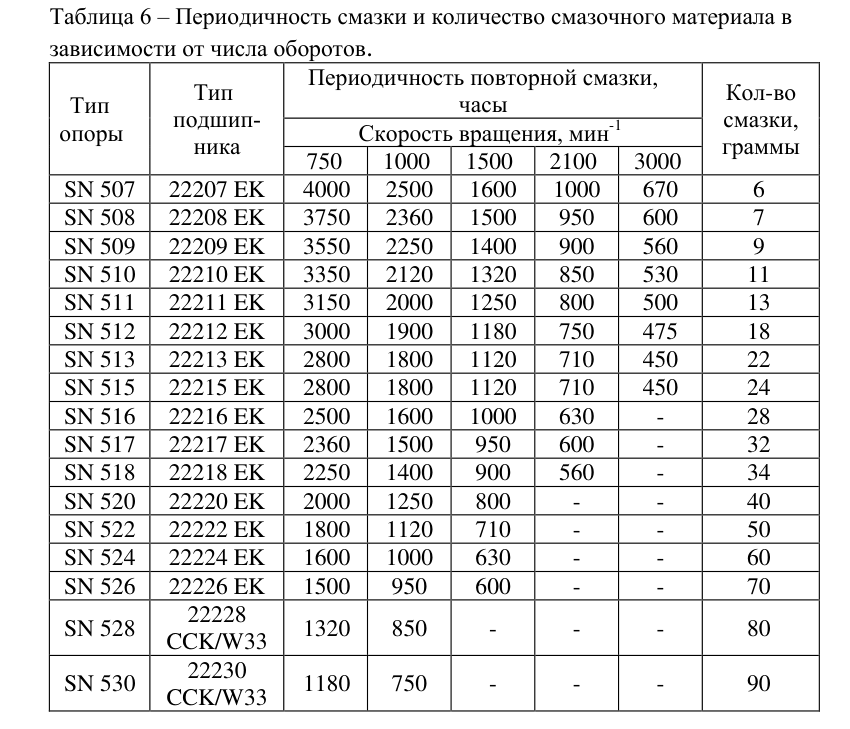

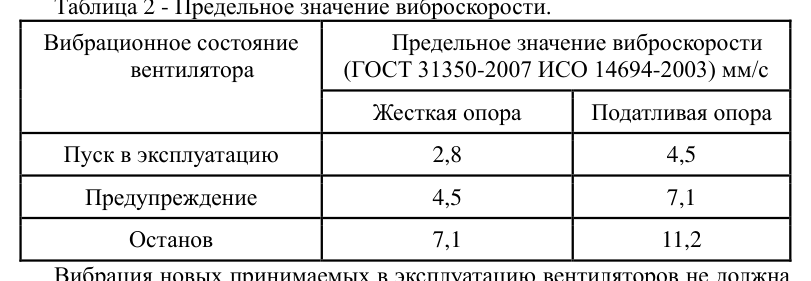

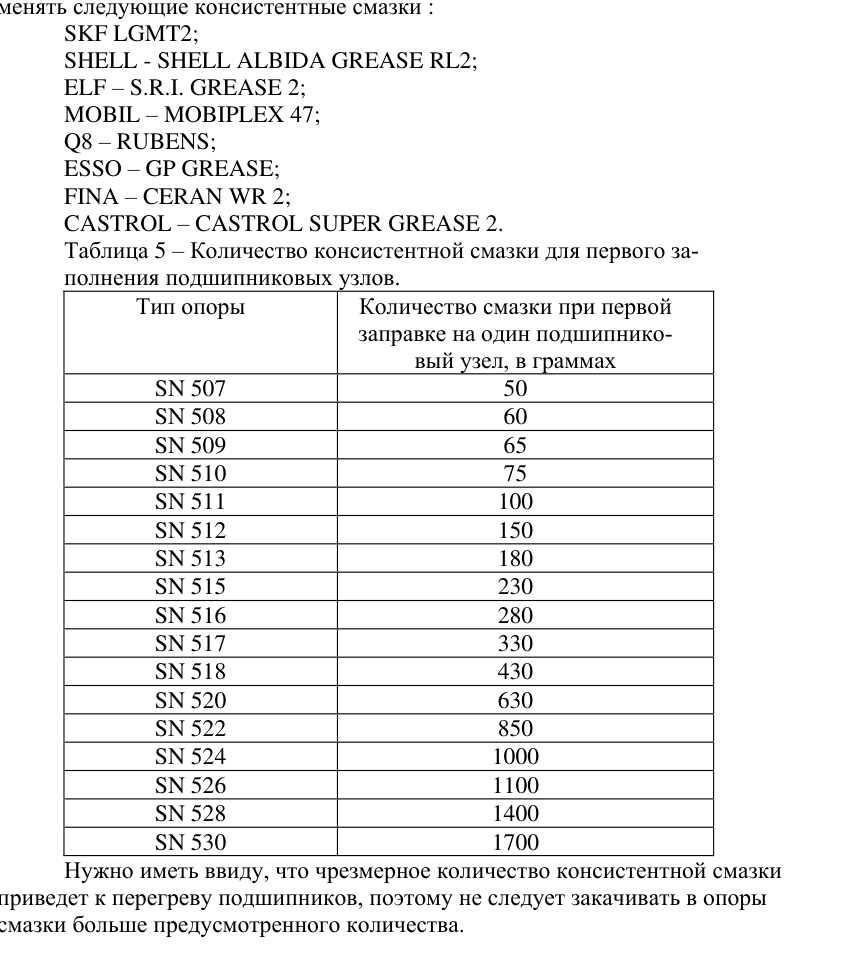

Чертежи и таблицы

Нажмите на изображение, чтобы открыть в полном размере. Данные приведены из каталога завода.

Документы и поставка

• Технический лист из каталога завода — скачать PDF.
• Паспорт и руководство по эксплуатации — скачать PDF.
• Сертификаты соответствия и декларации ЕАЭС (4 документа) — высылаем на объект по запросу.
• BIM-модели Revit (RFA) для проектирования — передаём по запросу.
• Изготовление под заказ, специальные требования согласовываются по бланк-заказу.
• Отгрузка по всей России, документы для проекта высылаем по запросу.
